Filo per tubi: tipi e caratteristiche

Molto spesso, l'installazione di tipi comprimibili di condotte viene effettuata utilizzando una connessione filettata. Per comodità, tutti i fili utilizzati nei tubi sono standardizzati. Successivamente, consideriamo le loro principali caratteristiche, tipi, metodi di applicazione e dimensionamento.

Tubo per connessione filettata

tipi

caratteristiche

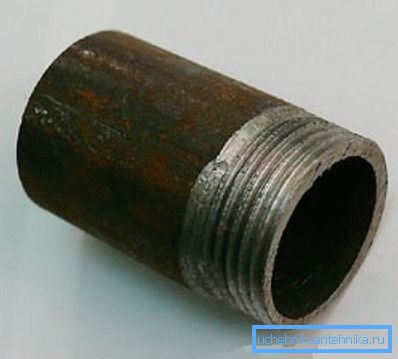

Tutti sanno com'è fatta una discussione: è una sequenza di solchi elicoidali che hanno un'intonazione e una sezione costante. Può essere applicato sulla superficie di una forma cilindrica o conica.

Per quanto riguarda i tubi, il taglio può essere utilizzato in prodotti per vari scopi, per assicurare l'installazione pieghevole della tubazione. Il più delle volte si trova nelle reti idriche domestiche e nei sistemi di riscaldamento.

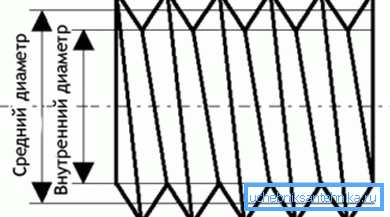

Tipi di diametri

Le sue caratteristiche principali sono i seguenti indicatori:

  • posizione;
  • Misura della taglia unitaria;
  • direzione;
  • Profilo di formazione della filettatura;
  • Numero di visite.

Va notato che la connessione filettata dei tubi è un gruppo piuttosto isolato di standard, che è regolato secondo GOST 6357-81.

Fai attenzione! La saldatura di condotte con una sezione trasversale di oltre 6 pollici dovrebbe essere eseguita mediante saldatura.

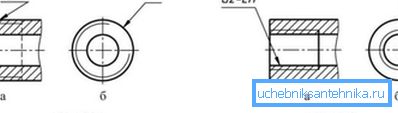

Designazione schematica delle filettature del tubo nel disegno

Whitworth

L'intaglio in pollici è applicato su tubi metallici e anche su raccordi in metallo e plastica di tipo pieghevole. Secondo GOST, le sue caratteristiche principali sono altezza e diametro.

Inoltre, questo parametro può essere inteso come:

  • Diametro esterno: la distanza tra i punti superiori opposti situati sulle parti superiori delle creste.
  • Interno: la distanza tra i punti inferiori opposti situati sulle depressioni delle scanalature.

La differenza in questi parametri è determinata dall'altezza del profilo.

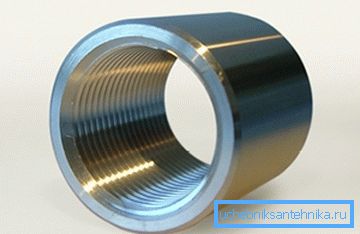

Taglio cilindrico in pollici

Passo, in quanto non è difficile indovinare: questa è la distanza tra le virate adiacenti. Questo parametro è sempre lo stesso per l'intera sezione filettata. Tutte le dimensioni in questo caso sono in pollici.

La tabella seguente mostra le dimensioni della filettatura del tubo in mm:

Diametro in pollici Diametro esterno delle filettature dei tubi in millimetri passo
2 59,616 2.309
1 3/4 53,748
1 1/2 47,805
1 3/8 44,325
1 1/4 41,912
1 1/8 37,898
1 33.250

Fai attenzione! Altre dimensioni includono le filettature dei tubi GOST 6357-81.

Nella vita di tutti i giorni, i tubi con i seguenti tipi di taglio sono più spesso utilizzati:

  • Con un passo di 14 thread per pollice:
  • diametro 3/4 ?;
  • 1/2?.
  • 11 fili per pollice:
      • diametro 1 1 - 4;
      • 1?;
      • 2?;
      • 1 1/2?

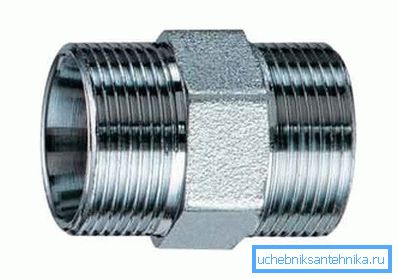

      Nella foto - un adattatore con taglio metrico sul pollice

      metrico

      Le principali caratteristiche del taglio metrico, lo stesso del pollice: il diametro e la distanza tra le spire. Ma, in questo caso, in che modo il thread metrico è diverso dal thread del tubo?

      In effetti, ci sono pochissime differenze, le principali sono nei seguenti punti:

      • Forma del profilo del pettine. Il profilo in pollici è più "nitido".
      • Le dimensioni metriche sono espresse in millimetri. Tuttavia, per praticità, è possibile convertire i filetti di tubi in mm.
      • Un passo in un pollice design è considerato non in mm, ma in thread - il numero di scanalature che si adattano su una linea di misura pollici. Ad esempio, nei tubi dell'acqua standard ci sono due versioni del "passo":
      • su 11 fili (2,31 mm);
      • su 14 fili - (1,8 mm).

      Per il resto, i fili di condotte e metriche non differiscono.

      Fai attenzione! La dimensione del tubo pollici è diversa dal solito. Uno di questi pollici è 3,33 centimetri, non 2,54.

      Metro filo

      dimensionamento

      La filettatura metrica e il tubo vengono misurati con gli stessi strumenti:

      • calibro;
      • Calibri;
      • Combs.

      Pertanto, l'istruzione per misurare questi parametri per il pollice e per il design metrico sembra la stessa. Inoltre, come calibro, puoi usare un'unione o un accoppiamento con parametri noti.

      Misurare la distanza tra le bobine è abbastanza semplice: è necessario avvitare il bullone nella parte o avvitare il dado. Se il processo di avvitamento non causa difficoltà e allo stesso tempo il bullone o il dado si posiziona saldamente, allora la distanza delle spire sul tubo corrisponde a questo parametro sul bullone.

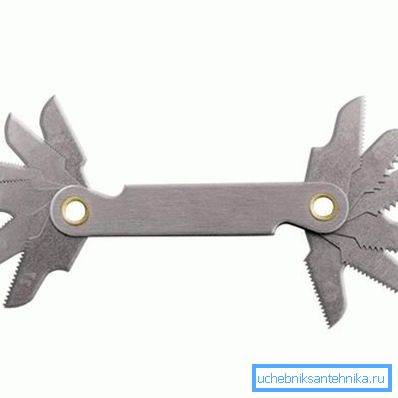

      Il misuratore di filo funziona ancora più facilmente. Questo strumento contiene piastre di misurazione che assomigliano a una serie di lime per unghie. Queste lime per unghie vengono applicate alla sezione con bobine. Se il profilo corrisponde, il valore di taglio corrisponde al valore indicato sulla piastra dell'utensile.

      Fai attenzione! Con una pinza e un micrometro, è possibile misurare solo il diametro esterno. Pertanto, lo strumento migliore per questo scopo è il calibro e il calibro.

      morire

      Metodi di applicazione

      Oggi ci sono due modi di tagliare:

      • meccanica;
      • Le mani, con l'aiuto di muore e tocca.

      La tecnologia del taglio manuale è la seguente:

      • Prima di tutto, è necessario fissare il tubo in una morsa.

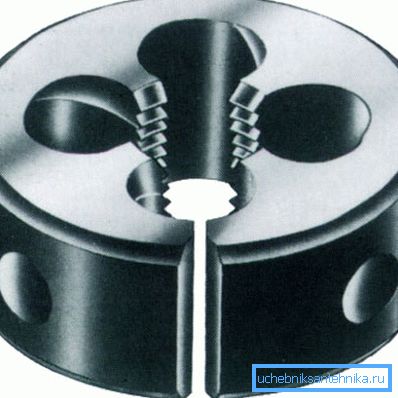

      • Successivamente, il rubinetto deve essere inserito nel battente e uno stampo per i fili del tubo nel porta stampo.
      • Quindi il piatto dovrebbe essere messo sul tubo e il rubinetto inserito in esso. Dopodiché, ruota le maniglie dello strumento.
      • Se necessario, l'operazione di taglio deve essere ripetuta più volte per tagliare il corpo del tubo fino alla profondità desiderata, garantendo un'altezza del profilo uniforme.

      Naturalmente, il metodo meccanico di taglio, ad es. su un tornio, fornisce una maggiore qualità. Pertanto, deve applicare le discussioni nel laboratorio, oltre al prezzo per servizi simili di un tornitore è, di regola, abbastanza conveniente.

      conclusione

      La connessione filettata è molto popolare nelle condutture domestiche. Tuttavia, si dovrebbe tenere presente che la sezione filettata sui tubi può avere una varietà di parametri che è necessario conoscere per selezionare raccordi compatibili e altre parti per la pipeline.

      Informazioni simili possono essere ottenute da tabelle in libri di riferimento o misurate in modo indipendente. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
