Fogna e altri elementi del sistema fognario urbano

La maggior parte delle persone lontane dagli impianti idraulici è a conoscenza delle acque reflue urbane, solo che il tubo verticale del bagno è chiamato riser e la fogna è qualcosa di incomprensibile nascosto nei pozzi. Oggi dovremo familiarizzare con il dispositivo del sistema di scarico - dal cablaggio interno all'impianto di trattamento. Quindi iniziamo.

Sistema intra-casa

Iniziamo con la parte del sistema di smaltimento dei rifiuti, che si trova all'interno delle mura della casa.

pettine

Cos'è un pettine?

Questo è il nome del cablaggio interno. Ha preso il nome dalla forma caratteristica degli appartamenti con bagno e cucina adiacenti: tre rubinetti su un tubo orizzontale (per un lavello, un lavabo e un bagno) assomigliano davvero a un pettine.

Nel secolo scorso, fino agli anni '80, il materiale tradizionale per il pettine era costituito da tubi in ghisa e accessori in ghisa. Le connessioni svasate sono state colpite con una cabol (fibra organica impregnata antisettica) e imbrattate con malta cementizia. Meno comunemente, sigillare lo zolfo fuso è stato usato per sigillare i composti.

Nota: quando si rimuovono tali composti con le proprie mani, devono essere riscaldati con un asciugacapelli, un bruciatore o una fiamma ossidrica. Il lavoro viene eseguito solo in maschera antigas o respiratore. L'istruzione è legata al fatto che i fumi sono esclusivamente corrosivi: possono causare paralisi respiratoria.

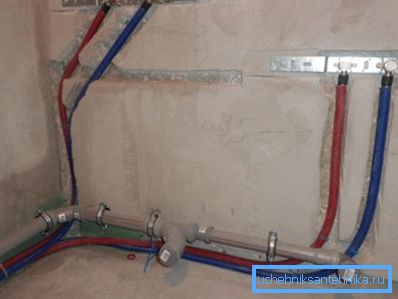

Nelle case costruite alla fine del secolo scorso, dominano i pettini in PVC massiccio. Nei nuovi edifici di oggi, il sistema fognario all'interno degli appartamenti è montato principalmente dalle stesse tubazioni in PVC; tuttavia, ora è diventato una squadra nazionale e sta correndo su connessioni socket con O-ring di gomma. Insieme al PVC, si utilizza il polipropilene e, più raramente, il polietilene.

risers

Pettini, che si trova uno sopra gli altri appartamenti, combina riser fogna. L'evoluzione dei materiali utilizzati era un po 'più breve rispetto al caso precedente: dalle bretelle in ghisa, i costruttori passavano immediatamente alla plastica prefabbricata.

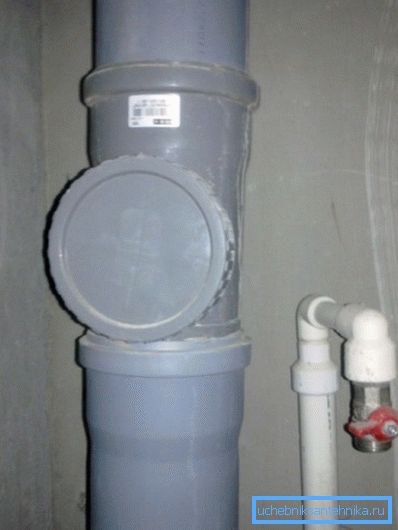

Il riser viene fornito con revisioni - boccaporti per la pulizia dei blocchi di fogna.

La disposizione delle revisioni è normalizzata; devono essere presenti:

• Al primo piano dell'edificio;
• Al piano superiore;
• Quando i piani della casa oltre cinque - ogni tre piani.

Da sopra i riser sono aperti; questo assicura la ventilazione del sistema fognario. È accettabile combinare più riser con un'uscita (ventola) comune.

tavola

La plancia del tetto della fogna è un tubo orizzontale che unisce diversi riser e passa nella presa al pozzo. La sua posa viene eseguita con una pendenza costante lungo l'intera lunghezza nella direzione del movimento dell'effluente. Contro-pendenze sono inaccettabili: diventeranno luoghi di blocchi costanti.

La pendenza dipende dal diametro del tubo:

Come per il montante, il piano del tetto di un condominio necessita periodicamente di essere pulito.

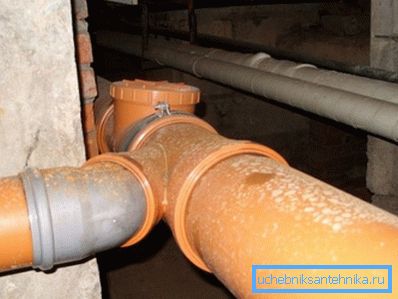

Sono installati controlli o, più convenientemente, tee obliqui con prese orientate contro il movimento degli scarichi:

• In curva (se non è possibile pulire la curva con un'altra revisione o tee);
• Con il diametro del letto della tavola 100-150 mm - ogni 15 metri;
• Con un diametro di 200 mm - ogni 20 metri.

Rilascio al pozzo

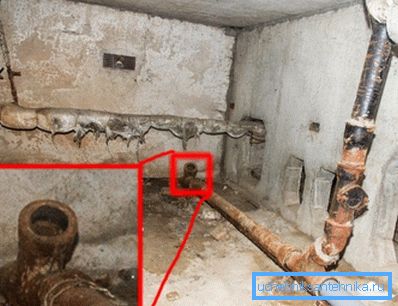

Finisce con una tavola. Il rilascio si inserisce nel terreno sotto il livello di congelamento. Il suo inizio è necessariamente fornito con un tee o una revisione per la pulizia.

La lunghezza massima di rilascio dalla revisione all'asse del pozzo è limitata dal suo diametro:

Di norma, per la posa nel terreno viene utilizzato un tubo di ghisa. Il suo prezzo è notevolmente più alto di quello di qualsiasi tipo di plastica; ma la rigidità dell'anello è anche molto più alta: il drawdown al suolo sotto il peso dell'auto non causerà danni ad esso.

Fogna Yard, collezionista

bene

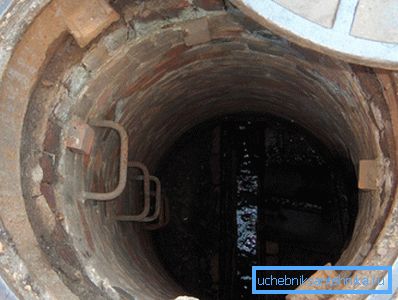

Le pareti del pozzetto delle fogne sono solitamente anelli in cemento armato con giunture e graffette incorporate nella malta, che consentono di scendere senza accessori aggiuntivi. Coperchio - portello in ghisa; fondo - vassoio di cemento.

Come è facile intuire, i pozzi lungo il condominio si trovano esattamente di fronte agli outlet. Tra di loro, sono collegati da una tubatura in ghisa di grande diametro (200-300 mm), posta al livello inferiore o leggermente più alta (nel caso di pozzi differenziali, compensando la pendenza dell'area).

Importante: nei pozzi profondi si possono accumulare metano e altri gas prodotti nel processo di decadimento organico. Da soli, non sono considerati altamente tossici; tuttavia, la quantità minima di ossigeno nell'aria può causare soffocamento e perdita di coscienza. Quando si pulisce il problema o l'assicurazione vassoio è richiesto.

Tutti i rami delle acque reflue dalla casa al collettore vengono forniti con passi d'uomo. Il passaggio tra loro e in questo caso dipende dal diametro del tubo.

collettore

In termini semplici, un collettore è un tubo spesso che trasporta gli scarichi dell'intera città o le sue singole aree verso l'impianto di trattamento delle acque reflue.

Quali materiali possono essere utilizzati per la sua costruzione?

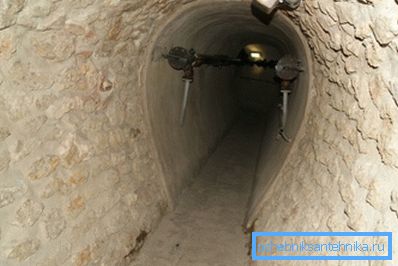

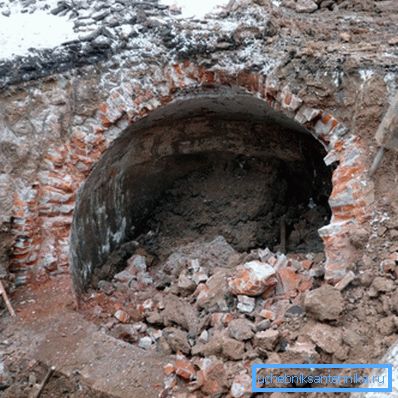

• Il più vecchio dei collezionisti attualmente funzionanti è costruito in mattoni..

• La maggior parte delle strutture attuali sono in cemento armato.. Oltre alla costruzione di strutture prefabbricate fatte di anelli, le fognature monolitiche sono spesso costruite in città giganti con i loro enormi volumi di effluenti: la cassaforma è riempita di cemento sul posto.
• Infine, grandi tubi di plastica stanno diventando popolari ultimamente.. Il problema della bassa rigidità degli anelli è risolto dal loro arricciamento. Affinché la superficie ondulata non crei blocchi, il tubo è realizzato a due strati, con una superficie interna liscia.

Come sono collegate le fognature e le fognature dei singoli microdistretti? Con l'aiuto dello stesso bene: consente di rivedere il collettore stesso e, se necessario, pulire i tubi di aspirazione.

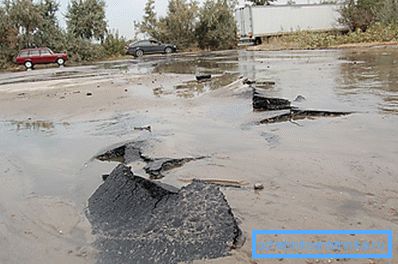

In quei rari casi in cui il terreno non consente il movimento delle acque reflue per gravità, viene costruita una fogna a pressione. Durante la costruzione vengono utilizzate pompe fecali produttive e tubi di pressione in polietilene: se la depressurizzazione del tubo a gravità non porta a conseguenze gravi, allora un incidente in fognatura con una pressione eccessiva, capisci, non decorerà affatto la città.

conclusione

Considereremo la nostra conoscenza del sistema fognario, anche se un po 'superficiale, tenuto. Come sempre, il video in questo articolo offrirà al lettore informazioni aggiuntive. Buona fortuna!
