Giunti e manicotti per tubi - caratteristiche e applicazioni

Qualsiasi pipeline deve essere riparata prima o poi. Nei sistemi completi, la sostituzione di singole parti è associata a una serie di difficoltà, pertanto in molti sistemi vengono utilizzate connessioni filettate con giunti e manicotti. In questo articolo, vedremo di cosa si tratta, in che modo queste parti si differenziano tra loro e in che modo la pipeline viene installata con il loro aiuto.

accoppiamento

Informazioni generali

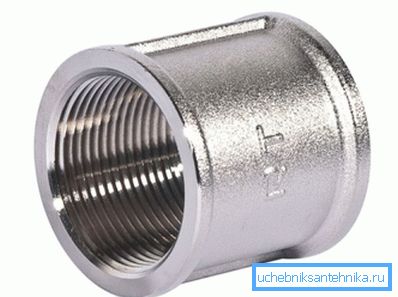

L'accoppiamento è un raccordo di collegamento, il cui diametro interno è uguale al diametro esterno del tubo. Ad entrambe le estremità della parte c'è una filettatura interna in cui i tubi sono avvitati. La lunghezza della filettatura del tubo è due volte più breve rispetto al raccordo, il che consente di avvitarlo alla stessa profondità.

Caratteristiche di accoppiamento

Per eseguire correttamente la connessione della struttura utilizzando questo raccordo, è necessario familiarizzare con la sua specificità. Se si esamina attentamente il filo sul tubo, si scopre che le ultime spire hanno una profondità minore nell'area in cui il filo passa su una superficie liscia. Queste bobine sono chiamate jogging, che incunea il raccordo di collegamento.

Quindi, la parte viene avvolta sulla corsa e bloccata, dopodiché viene avvitato il secondo tubo. Se si scopre che la sezione filettata del tubo è più lunga dello spazio libero del raccordo, la fuga sarà al di fuori di esso, in conseguenza del quale non si verificherà alcuna crisi, e l'acqua scorrerà attraverso i canali del filo verso l'esterno.

Pertanto, dopo aver installato i tubi, ci devono essere un paio di giri tra di loro. Questa regola deve essere osservata durante il self-threading.

Nonostante il fatto che il montaggio della frizione sia pieghevole, non sarà possibile sostituire alcuna sezione particolare della tubazione senza smontare l'intero sistema. Per semplificare questo compito, in alcune parti della struttura, installiamo gli sgons, il dispositivo di cui considereremo di seguito.

maniche

Informazioni generali

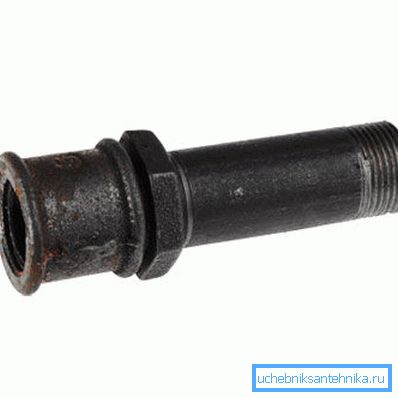

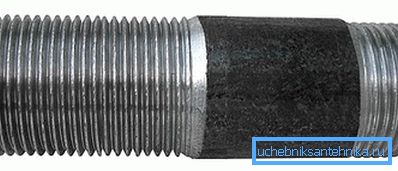

Sgon è anche un raccordo che, in effetti, è un tubo corto. Da un lato, la parte ha una filettatura corta per il collegamento al raccordo. All'altra estremità c'è una lunga filettatura sulla quale sono posizionati un controdado e un giunto completo per il collegamento dei tubi.

È desiderabile che il prodotto abbia una filettatura sufficientemente lunga, poiché nel caso in cui le parti non si adattano alla sezione filettata, sarà necessario aumentare la distanza tra le estremità unite del tubo e il riscontro, il che ridurrà la resistenza della connessione.

Devo dire che questo elemento di collegamento è più spesso utilizzato per l'approvvigionamento idrico. Per questo motivo, ha bisogno di una buona protezione anticorrosione. I più comuni sono i seguenti tipi di unità:

Secondo GOST 6357-73, le dimensioni dei rack per tubi per tubi possono essere le seguenti:

Inoltre, ci sono alcune dimensioni intermedie. Naturalmente, i raccordi sono selezionati in base al diametro della tubazione.

Funzionalità di connessione

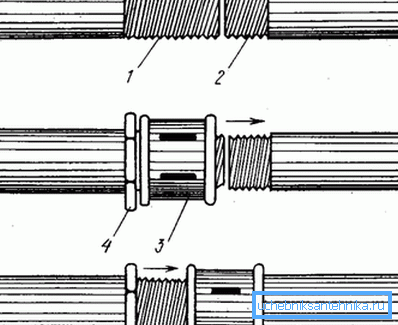

Le istruzioni per il montaggio della pipeline sono le seguenti:

• Innanzitutto, l'accoppiamento è avvolto sul tubo..
• Quindi il prodotto con il lato corto viene avvitato nel raccordo di collegamento. (in alcuni casi, il collegamento è collegato direttamente). La connessione deve essere forte, quindi è necessario torcere le parti finché non si arresta.
• Sulla parte lunga del pezzo è necessario serrare il controdado.
• Successivamente, dal lato della sezione filettata lunga è necessario avvitare il raccordo di collegamento fino all'arresto.
• Dopo questo, è necessario portare la fine dello sgon sul tubo e svitare la frizione in modo che inizi gradualmente a muoversi sul tubo.. Più precisamente gli assi delle parti coincidono, più è facile completare la connessione.
• Successivamente, il raccordo è bloccato con un controdado, per questo il dado di bloccaggio deve essere ruotato sul giunto, lasciando una distanza di alcuni centimetri.. Lo spazio risultante tra le parti deve essere riempito con fili di lino, che sono avvolti nella direzione di rotazione del dado. Dopo di ciò, il dado di bloccaggio viene ruotato fino a quando non si arresta, in conseguenza del quale il giunto è sigillato e l'acqua non può penetrare attraverso di esso.

È meglio ruotare il controdado con una chiave, poiché i suoi bordi sono piuttosto stretti.

Fai attenzione! Per la tenuta dei giunti del tubo sul filo dovrebbe essere avvolto nastro adesivo.

Caratteristiche smontaggio

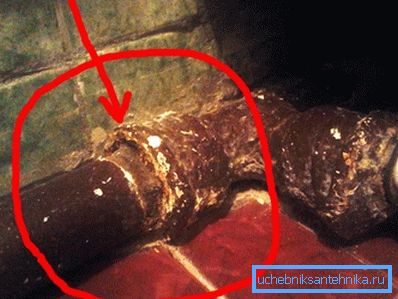

I gasdotti e le tubature dell'acqua sono solitamente verniciati per proteggere dalla corrosione. La vernice può prolungare la vita del sistema, tuttavia, è molto difficile smantellare le connessioni filettate dopo. Pertanto, è possibile verniciare le aree con filo non più di una volta e, durante lo smontaggio, è necessario ungere con grasso.

Se è necessario smontare una sezione di una struttura con elementi di connessione ripetutamente verniciati, è necessario prima bruciare la vernice con una fiamma ossidrica o pulirla meccanicamente, ad esempio con un coltello o un punteruolo.

La complessità dello smantellamento dipende in gran parte dal materiale dei raccordi. Ad esempio, le parti in ghisa duttile sono significativamente meno "fuse" con tubi in acciaio. Pertanto, nella maggior parte dei casi possono essere svitati con una chiave inglese. Ma la frizione d'acciaio svita la chiave è improbabile che abbia successo.

Fai attenzione! Non è necessario rinforzare la chiave con una leva, poiché può essere rovinata senza svitare la parte.

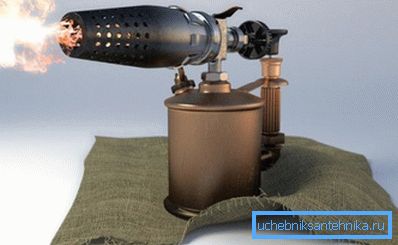

Inoltre durante lo smontaggio della pipeline aiuta il calore. Per questi scopi, è possibile utilizzare una torcia a gas o una fiamma ossidrica. A seconda del diametro della tubazione, può richiedere da 15 minuti a un'ora per riscaldarsi. Allo stesso tempo, nel processo di riscaldamento del tubo deve essere periodicamente ruotato in modo che la guarnizione brucia su tutti i lati.

conclusione

I giunti e gli sgordi forniscono una connessione pieghevole della tubazione. Inoltre, l'uso di sgon consente di smantellare una parte del sistema senza smontare l'intera tubazione, cosa che potrebbe essere necessaria quando si eseguono vari lavori di riparazione. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
