Giunti per pnd di tubi e altri modi della loro connessione

Quali sono i giunti per tubi HDPE (polietilene a bassa pressione)? I diversi tipi di raccordi hanno caratteristiche specifiche? Quale altro, oltre ad accoppiare giunti, modi possono giuntare tubi?

Scopriamolo.

connettori per tubi

Elenco di

Elenchiamo tutti i tipi di giunti utilizzati per le condotte in polietilene.

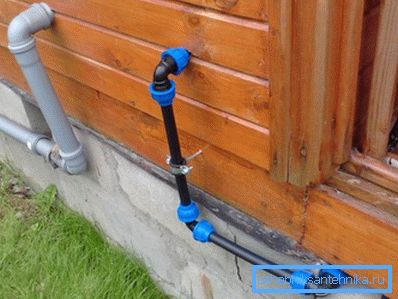

• Raccordi a compressione - pieghevole mediante guarnizioni anulari in gomma. Durante il serraggio mediante un anello di arresto, il dado di unione espande la guarnizione; che, a sua volta, aderisce saldamente al tubo e sigilla la connessione.

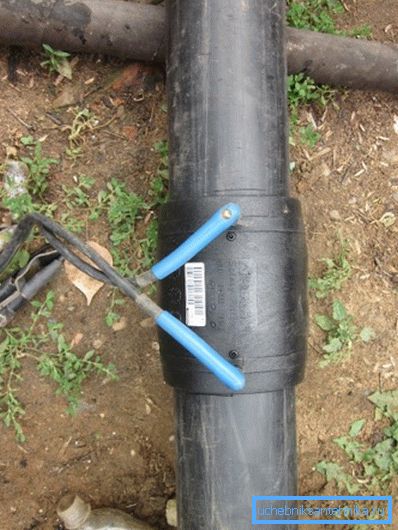

• Giunti elettrosaldati per tubi PND - una sorta di connessione permanente in cui riscaldare le superfici adiacenti viene utilizzata la serpentina di riscaldamento preinstallata dal produttore. L'uso di raccordi elettrosaldati consente di fare a meno del saldatore: basta applicare una coppia di contatti a 12 volt da un trasformatore step-down o batteria e resistere a una certa durata di riscaldamento.

Curiosamente: trasformatori di saldatura recentemente trasformati con lettore di codici a barre. Durante la lettura dei contrassegni, ricevono informazioni sulla tensione, il tempo di riscaldamento e il raffreddamento del raccordo.

Tuttavia, questa informazione è presente nella designazione e nella forma disponibile per la lettura visiva.

La forza della connessione in un metodo di elettrofusione non è inferiore a un tubo solido. L'unico serio svantaggio di questi accessori è il prezzo piuttosto elevato. Diamo prezzi al dettaglio per le misure più comuni di raccordi diritti senza cambiare il diametro.

• Connessioni svasate utilizzato esclusivamente per l'installazione di acque reflue a flusso libero. I tubi PND con testa di pressione con diametro di 50, 110 e 150 mm sono pienamente compatibili con i raccordi per fognature delle corrispondenti misure standard e vengono spesso utilizzati al posto dei più comuni tubi in PVC-U. Il motivo sono le migliori caratteristiche acustiche del polietilene: pareti spesse ed elastiche quasi completamente estinguono i suoni del movimento degli scarichi.

montaggio

Come collegare i tubi con l'aiuto di un raccordo a compressione?

1. Il tubo è rifinito con un coltello speciale. In sua assenza, è possibile utilizzare il solito seghetto con la successiva elaborazione del bordo con un file. Il taglio deve essere esattamente perpendicolare all'asse longitudinale.
2. Lo smusso viene rimosso dai lati interno ed esterno del tubo. È meglio usare un calibratore per questo lavoro, ma, in casi estremi, un coltello affilato lo farà. L'obiettivo è di impedire che il calcio sporga o spostando la guarnizione in gomma.

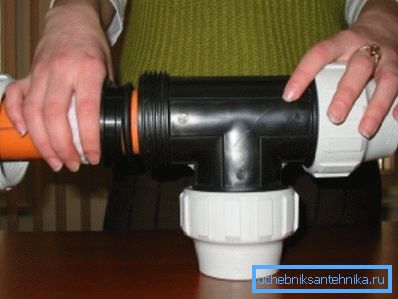

3. Il dado di unione, gli anelli di serraggio e di spinta e la guarnizione anulare in gomma vengono successivamente inseriti sul tubo, dopodiché viene inserita la sua estremità nell'alloggiamento del giunto.
4. Anelli e un dado sono spinti verso il bordo e ritorti a mano.

Com'è la saldatura dei tubi HDPE usando un metodo elektromuftovy?

1. La pipa viene toccata e pulita dai rifiuti.
2. Dopo che è stato inserito nel raccordo, i suoi contatti sono energizzati per il tempo indicato nella marcatura.
3. Al momento del raffreddamento, la sezione della tubazione mantiene la completa immobilità.

E che dire dell'installazione di acque reflue utilizzando accoppiamenti con guarnizioni in gomma?

Le sottigliezze sono solo due.

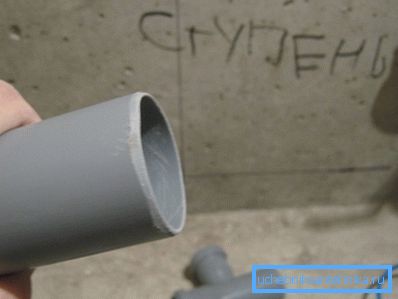

1. Lo smusso esterno viene rimosso dall'estremità del tubo. Questo lavoro può essere fatto con un coltello affilato: il polietilene si taglia facilmente.

A proposito: contrariamente al polipropilene, il bulgaro non può essere usato per tagliare e smussare un tubo di polietilene. Questa plastica ha un punto di fusione più basso e scorre semplicemente con il riscaldamento che è inevitabile durante la lavorazione dell'abrasivo.

1. Una semplice istruzione aiuterà a ridurre lo sforzo richiesto per assemblare il giunto: un po 'di sapone, liquido o ordinario, dovrebbe essere applicato al sigillante.

problematica

In alcuni casi, i giunti a compressione per il collegamento dei tubi HDPE iniziano a fluire sotto pressione. La ragione è sempre la stessa: la build sbagliata.

Invece di mettere tutti gli anelli sul tubo, esso viene inserito nel raccordo con un dado a cappello sciolto; insieme a una lavorazione di bordi di scarsa qualità, questo porta al fatto che la parte terminale del tubo non si adatta alla guarnizione anulare, ma poggia contro di essa.

Il modo di risolvere il problema è ovvio: è sufficiente rimuovere lo smusso interno e rimontare il giunto, controllando la posizione della guarnizione.

alternative

È possibile fare a meno del raccordo di accoppiamento quando si installa un tubo dell'acqua in polietilene?

Saldatura testa a testa

Quando si assemblano tubazioni con una piccola pressione interna, la saldatura manuale di testa viene praticata utilizzando un saldatore primitivo, un elemento riscaldante piatto con rivestimento in teflon.

Dopo essere stato riscaldato a 210-220 ° C, le estremità dei tubi vengono premute contro di esso e, dopo il riflusso, vengono combinate. Dopo il raffreddamento e l'eliminazione della bava (fusione estrusa all'esterno del cordone di saldatura), la resistenza di tale giunto raggiunge il 60-80% della resistenza di un tubo solido.

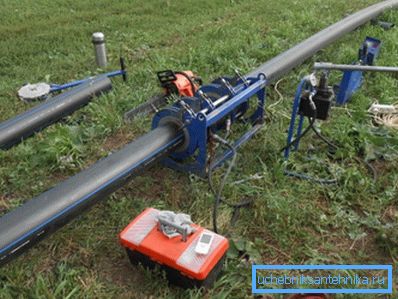

Tuttavia: per i tubi dell'acqua a pressione si consiglia vivamente di utilizzare saldatori con allineamento meccanico e forza di serraggio controllata.

Raccordi per polietilene reticolato

Insieme al solito polietilene, l'installazione di sistemi di approvvigionamento idrico utilizza spesso il cosiddetto reticolato. A causa della semplice modifica, le sue molecole formano non solo sequenze, ma anche collegamenti incrociati, che aumentano notevolmente la resistenza al calore e la resistenza meccanica del polimero.

Una delle proprietà che la cucitura dà a questa plastica è la memoria meccanica. Se deformato, il tubo ritorna rapidamente allo stato originale.

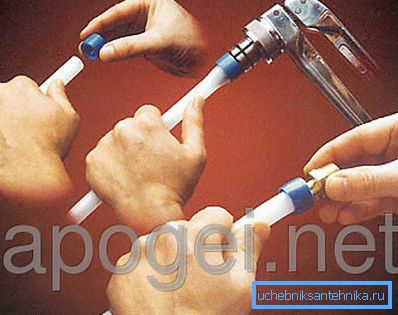

Questa proprietà viene utilizzata durante l'installazione con l'aiuto di accessori:

1. La pipa si espande con l'aiuto di uno strumento speciale: l'extender.
2. Il raccordo è inserito nella presa.
3. Il tubo che è stretto e premuto in modo affidabile sul raccordo è inoltre fissato su di esso da un collare.

conclusione

Speriamo che il materiale offerto al lettore lo aiuti a scegliere il metodo di installazione più adatto per il suo caso.

Come sempre, il video in questo articolo contiene ulteriori informazioni tematiche. Buona fortuna!
