I tubi metallici per l'impianto idraulico sono ancora un

Con l'avvento del gasdotto in PP, molti si sono affrettati a mettere fine ai tubi di metallo-plastica, la realtà si è rivelata in qualche modo diversa - la plastica-metallo rimane ancora popolare. Il materiale proposto riguarderà non solo il confronto di tubi di diversi tipi, ma verranno anche prese in considerazione questioni molto specifiche, ad esempio come installare tubi di metallo-plastica per l'approvvigionamento idrico.

Caratteristiche dei tubi in metallo-plastica rispetto agli analoghi in metallo e polipropilene

Al momento, le tubazioni di metallo (acciaio o rame) sfumano sullo sfondo e l'intera domanda si riduce a ciò che viene scelto: tubi in metallo-plastica o polipropilene per l'impianto idraulico.

Diversi fattori parlano a favore della pipeline di metallo-plastica:

• durabilità, a seconda del produttore, la durata di esercizio garantita può raggiungere i 30 anni;

Fai attenzione! Se il produttore ha indicato una durata di servizio di circa 25-30 anni, ciò non significa che la fornitura d'acqua dovrà essere cambiata dopo questo tempo. Possono funzionare per 40-50 anni, tutto dipende dalle condizioni operative e dalla conformità con la tecnologia di installazione.

• L'installazione fai-da-te di tubi idraulici in tubi metallici è estremamente semplice. Anche il polipropilene non è molto difficile da installare;

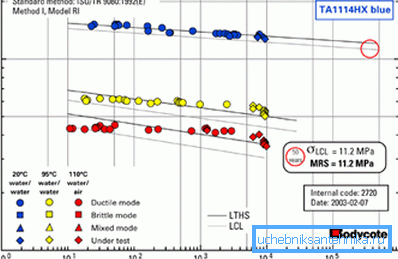

• la forza anche con un riscaldamento sostanziale è superiore a quella del PP;

• i tubi metallici possono essere piegati, Di conseguenza, l'installazione riduce la necessità di accessori e, grazie alle curve lisce e alla resistenza al flusso dell'acqua, è minima;

• la superficie interna del materiale è quasi perfettamente liscia, le perdite per attrito sono minime;
• i tubi realizzati con questo materiale possono sopravvivere anche senza congelamento dell'acqua senza danni, anche se, ovviamente, non dovrebbe essere portato a questo;
• non hanno paura della corrosione, ma dal suo interno non "sovrasta" con il tempo, come accade, ad esempio, con gli analoghi in acciaio;
• il costo dei tubi metallici per l'approvvigionamento idrico è basso. Il costo di 1 metro lineare non raggiunge nemmeno 100 rubli;
• l'elevata temperatura operativa consente di utilizzarli per fornire acqua fredda e calda. Per quanto riguarda il propilene, per la plastica-metallo, la temperatura operativa limite può essere considerata di circa +95? С e una pressione di circa 10 bar.

Tuttavia, questo materiale presenta diversi svantaggi:

• con un'eccessiva flessione, il muro potrebbe semplicemente scoppiare;
• se i tubi stessi congelano l'acqua senza problemi, è molto probabile che i raccordi metallici per i tubi utilizzati durante l'installazione debbano essere sostituiti;
• il materiale non è resistente agli oli e alle sostanze chimiche aggressive, ma riduce in qualche modo la portata del suo utilizzo;

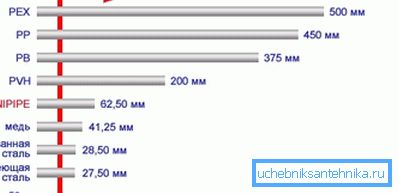

• un diverso coefficiente di dilatazione lineare dei materiali utilizzati nella produzione, in alcuni casi, può portare alla delaminazione, cioè lo strato di colla tra gli strati di plastica e alluminio viene distrutto a causa degli stress termici.

Maggiori informazioni sulla pipeline di metallo-plastica

I punti di forza e di debolezza elencati danno solo un'impressione generale di questo materiale. Affinché le lacune rimangano, ha senso considerare più in dettaglio i tubi idraulici.

La struttura del tubo di metallo, i suoi tipi

La differenza chiave tra una pipeline di metallo-plastica da un metallo o propilene è che consiste di strati separati incollati insieme. Questo è sia il suo vantaggio che lo svantaggio.

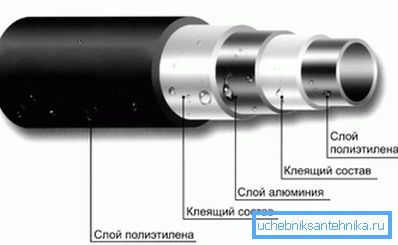

In una sezione il tubo metalplastico sarà composto da 5 strati. Al centro c'è uno strato di foglio di alluminio (è proprio il suo spessore che determina la facilità di piegatura e la resistenza del muro). Su entrambi i lati, nella produzione, il foglio è rivestito con adesivo e uno strato di polietilene pex-b reticolato è incollato ad esso (dentro e fuori).

Fai attenzione! L'ottimale può essere considerato uno spessore del foglio di circa 0,3 - 0,5 mm. In questo caso, l'installazione di tubi idraulici da tubi metallici non causerà molta difficoltà, si piegheranno facilmente, pur mantenendo una resistenza sufficiente.

La struttura descritta della parete è la stessa per tutte le tubazioni in metallo-plastica e le differenze sono principalmente nel metodo di reticolazione del polietilene, del materiale utilizzato, della pressione di esercizio, ecc.

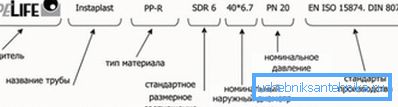

Tutti questi dati possono essere ottenuti semplicemente guardando la marcatura della pipeline:

• polipropilene (PP-R), polietilene (PE-R) e polietilene reticolato (PE-X);
• il metodo di cucitura è contrassegnato come segue: a - pirossido; b - usando silano; c - usando l'energia di un fascio di elettroni diretto; d - con azoto. Il prezzo delle condotte non è molto diverso a seconda del metodo utilizzato;
• pressione di lavoro;
• indica inoltre cosa esattamente può essere trasportato (acqua potabile, liquidi tecnici, ecc.);
• alla fine è il numero di lotto.

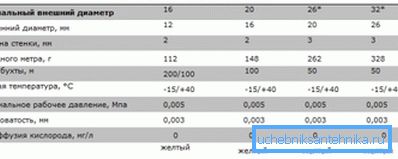

Per quanto riguarda le dimensioni, i diametri più popolari sono 16, 20, 26, 32, 40 e 50 mm. Lo spessore della parete varia da 2 mm (per diametri da 16 e 20 mm) a 5 mm (per diametro di 50 mm).

Il diametro interno dei tubi metallici per l'alimentazione idrica può essere determinato asportando dal diametro dello spessore della doppia parete esterna. Per la distribuzione dell'acqua nell'appartamento solitamente non si usano tubi con diametro maggiore di 32 mm.

Metodi di connessione

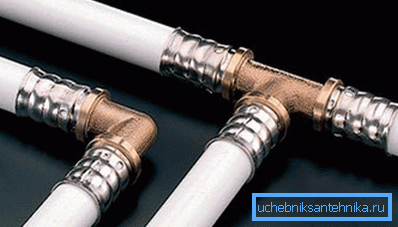

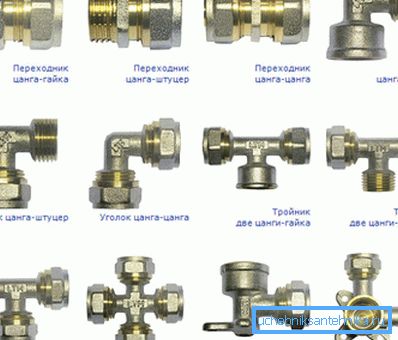

Se nel caso di tubi in polipropilene può essere utilizzata la saldatura, il tubo di metallo-plastica viene solitamente posato utilizzando raccordi a pressare o raccordi a compressione. Solo la tecnologia è leggermente diversa, i raccordi idraulici per tubi in metallo-plastica sono in metallo (ottone).

L'ordine di lavoro alla connessione del tubo è in qualche modo diverso:

• nel caso di raccordi a pressare, viene utilizzato un manicotto scorrevole e una svasatura, questo giunto appartiene alla classe monopezzo. Inoltre, la connessione può semplicemente essere pressurizzata;
• I raccordi a compressione possono essere smontati se lo si desidera, ma gli esperti consigliano di cambiare completamente il raccordo. Cioè, la categoria di plug può essere attribuita.

Un'altra caratteristica della connessione di tubi in plastica può essere definita come il fatto che i giunti devono essere lasciati aperti. Anche se la tecnologia è stata osservata, permane il rischio di perdite.

Tecnologia di esecuzione del lavoro

Per quanto riguarda il modo in cui collegare le tubature dell'acqua in plastica e metallo, è difficile dare la preferenza a qualsiasi metodo, quindi considereremo entrambi.

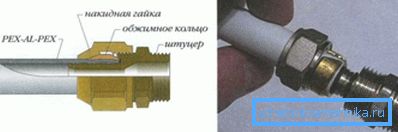

Nel caso di raccordi a compressione, il lavoro viene eseguito in questo ordine:

• dopo aver marcato il tubo viene tagliato, le bave vengono pulite. Inoltre, lo smusso viene rimosso all'estremità del tubo, viene eseguita la calibrazione per ripristinare la geometria della sezione;

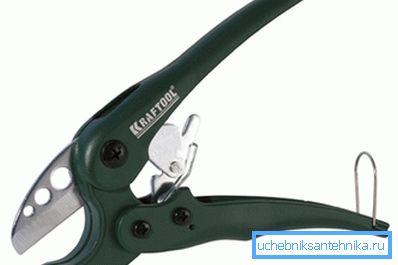

Fai attenzione! È meglio usare forbici o taglienti speciali per il taglio. Certo, si può tagliare e segare ordinariamente per metallo, ma c'è il rischio di deformazioni del tubo.

• il raccordo è lubrificato, un dado a risvolto e un anello diviso sono posti sul tubo (in questo ordine);
• il tubo preparato viene messo sopra. Per la tenuta del giunto, è molto importante che l'estremità del tubo sia a filo con la flangia sul raccordo;
• dopo di ciò, il dado del sindacato si sposta e si torce prima con le mani e poi con il tasto. È importante non serrare eccessivamente la connessione, se non si dispone di una chiave dinamometrica, si può essere guidati dal fatto che con il dado serrato fino a quando non si arresta, devono rimanere visibili circa 1-2 filetti. Un tubo dell'acqua realizzato con tubi di plastica e metallo con le proprie mani, tenendo conto delle regole di installazione elencate, è garantito per durare a lungo.

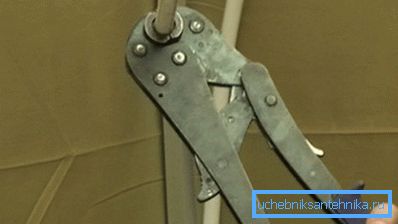

Se viene utilizzata una connessione per la stampa, sarà necessario solo premere le pinze. Il tubo viene inserito completamente nel raccordo (è possibile accedere alle finestre di controllo). Quindi la parte metallica del raccordo viene piegata mediante una pinza e la tenuta della connessione è garantita.

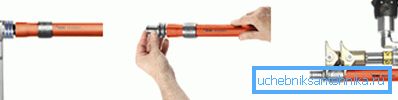

Nel caso di un raccordo scorrevole, l'istruzione ha il seguente aspetto:

• il tubo è preparato come descritto sopra;
• la parte scorrevole del raccordo è posta sul tubo, viene eseguita la svasatura della tubazione;
• poi si adatta completamente alla strozzatura;
• dopo di ciò, la parte mobile scivola sul tubo con l'aiuto di speciali tenaglie. A causa della compressione molto forte si ottiene la tenuta della connessione.

Riassumendo

I tubi in metallo-plastica mantengono saldamente la loro quota di mercato, le loro elevate caratteristiche operative, il loro basso costo e la facilità di installazione contribuiscono a questo. E dopo aver letto questo articolo, sai come collegare i tubi di metallo-plastica per il sistema di approvvigionamento idrico in modo indipendente, e il lavoro sulla disposizione del sistema di approvvigionamento idrico non causerà particolari difficoltà.

Il video in questo articolo mostra diverse opzioni per unire tubi di metallo-plastica.
