Il tubo delle acque reflue è un elemento importante della

Che cosa è una pipa a ventaglio, probabilmente, conosce qualcuno che almeno una volta sostanzialmente si è impegnato nella sistemazione dei liquami. Tuttavia, la conoscenza superficiale di questo elemento non è sufficiente e pertanto ti consigliamo di studiare attentamente le informazioni di seguito. Quindi il drenaggio sarà progettato correttamente e l'intero sistema funzionerà "come un orologio".

Perché è necessario?

Il sistema di smaltimento delle acque reflue deve funzionare secondo determinate regole. E una di queste regole è la comunicazione di tutti i gasdotti con l'atmosfera per equalizzare la pressione e la ventilazione. I tubi del ventilatore ci servono proprio per questo scopo.

Capiamo il funzionamento di questo elemento in modo più dettagliato:

• Quando si esegue il drenaggio, gli scarichi iniziano a scendere lungo il riser e si verifica una depressione d'aria nella parte superiore della tubazione.
• Parzialmente, viene compensato dal movimento dell'acqua nei sifoni, ma con uno scarico di massa una tantum (ad esempio, quando si preme il pulsante sulla tazza del water), potrebbe non esserci abbastanza liquido per compensare la pressione negativa.
• Di conseguenza, tutti i sifoni sopra il riser si asciugano e gli odori sgradevoli del sistema fognario cominciano a penetrare attraverso i tubi. Naturalmente, possono essere bloccati con una normale porzione d'acqua, ma fino al prossimo utilizzo dei rubinetti, l'aroma si diffonderà in tutti i locali quasi senza ostacoli.

Questo problema viene risolto installando una pipeline speciale, che viene chiamata imbuto. Assicura che la quantità d'aria richiesta entri nel sistema, mentre l'aumento di pressione non si verifica ei sifoni non vengono svuotati.

L'istruzione raccomanda l'installazione di questo elemento:

• Negli edifici a un piano, dotati di un montante con un diametro non superiore a 50 mm.
• Negli edifici a due piani, se al secondo piano ci sono apparecchi sanitari, che sono la fonte di acqua fognaria.
• In condomini.
• Nelle case con piscine, saune e altre strutture, che sono caratterizzate da "salvo", drenano una grande quantità d'acqua.

Allo stesso tempo, una ventola in una casa privata con un riser abbastanza potente (110 mm) non è affatto obbligatoria. Se la somma dei diametri di tutti gli scarichi è inferiore al diametro del riser, è possibile rinunciare alla sua installazione: il flusso d'acqua non sarà ancora in grado di bloccare l'intero lume della condotta.

Fai attenzione! È improbabile che la ventilazione di una fossa settica senza un tubo di imbuto funzioni nel modo in cui ne abbiamo bisogno: anche nel caso di un parziale trattamento biologico degli effluenti, si diffonderanno gli odori.

Tecnica di montaggio

Installazione del tubo

L'installazione o la sostituzione del tubo dell'imbuto nell'appartamento è solitamente effettuata direttamente nel processo di riparazione. Ciò è dovuto all'elevata intensità di lavoro del processo, nonché alla grande quantità di distruzione che lo accompagna: le dimensioni dell'imbuto sono tali che i fori nei soffitti dovranno essere piuttosto grandi.

Di per sé, il dettaglio è una continuazione del montante e può essere montato a partire dai materiali più semplici.

Un'altra cosa è che la selezione degli elementi e la loro installazione devono rispettare una serie di regole:

1. Idealmente, il diametro del tubo di imbuto dovrebbe coincidere con il diametro del riser (è preferibile prendere 110 mm in entrambi i casi). Quindi non solo alleggeriremo le nostre vite durante l'installazione rifiutando gli adattatori, ma garantiamo anche l'equalizzazione della pressione.
2. La parte esterna della tubazione deve essere posizionata in modo tale che l'aria in uscita si disperda il più rapidamente possibile e l'odore sgradevole non si diffonda.. Per questo motivo, il tubo del ventilatore in un edificio a più piani viene solitamente visualizzato su un tetto aperto, e in una casa privata si trova più lontano dalle trame vicine.
3. È anche molto importante osservare il corretto rapporto di temperatura: la parte inferiore del tubo deve essere necessariamente in una stanza riscaldata, e la parte superiore - nel freddo. Solo in questo caso la direzione e la velocità del movimento dell'aria nel sistema saranno ottimali.

Suggerimento: L'uscita in soffitta è severamente vietata!

Il processo di installazione stesso per un wizard più o meno esperto non è difficile:

• Come materiale, prendiamo o ghisa o tubo di plastica. La ghisa è caratterizzata da un prezzo elevato e una massa molto consistente, ma una tale costruzione è praticamente "eterna". D'altra parte, la plastica è più facile da elaborare, perché i principianti dovrebbero scegliere questa opzione.
• Iniziare l'installazione dal punto di montaggio inferiore situato nel montante o sulla fondazione.
• Il tubo del ventilatore è posato rigorosamente verticalmente, fissando alle strutture di supporto con fascette sui ganci.

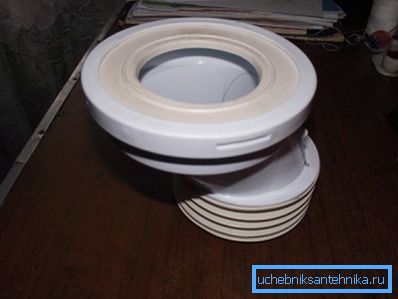

• Dopo il completamento del lavoro, installiamo un adattatore con un rubinetto per una lavatrice (se necessario) e un water.

• In alcuni casi (quando il montante passa nelle immediate vicinanze dei locali residenziali) potrebbe essere necessario l'isolamento acustico. È più facile da implementare usando la schiuma di poliuretano a spruzzo o disponendo l'involucro in polistirene espanso.

Controllare le valvole

Descrivendo il processo di installazione del sistema, è impossibile ignorare un elemento del genere come una valvola di ritegno.

Questa parte esegue una serie di funzioni:

• Innanzitutto, la valvola impedisce il movimento di ritorno degli scarichi, bloccando l'ingresso dell'acqua nello scarico, le feci nella toilette, ecc.
• In secondo luogo, il dispositivo impedisce il ritorno al sistema di particelle meccaniche che possono portare alla rottura delle valvole.
• In terzo luogo, grazie alle valvole sul sistema fognario i roditori non possono muoversi, e nelle regioni meridionali - e i rettili.
• Infine, l'installazione di tale parte contribuisce all'equalizzazione della pressione in caso di errori nella posa dei tubi: una compensazione parziale per pendenza insufficiente è del tutto possibile.

Di progettazione, le valvole sono divise in interno ed esterno:

• La valvola interna viene montata utilizzando un inserto speciale, che viene inserito nel lume del tubo. Per installare l'articolo sgrassato e pulito, quindi collocato nella posizione selezionata. Ora, con il passaggio delle acque reflue, l'apertura della valvola si apre e in loro assenza rimane chiusa.

Suggerimento: La valvola interna è montata senza l'uso di lubrificanti e sigillanti siliconici - solo "a secco"!

• Il modello per esterni funziona secondo un principio simile. Per la sua installazione nella pipeline, viene installato un adattatore speciale.

Rimozione del condotto di ventilazione

L'installazione fai-da-te di un sistema di ventilazione prevede anche l'installazione di un tubo di sfiato di uscita.

Qui vale la pena aderire a tali raccomandazioni:

• Per un tetto piatto non sfruttato, la dimensione della parte di ventilazione deve essere di almeno 50 cm. Più è alto il crinale del tetto, più lungo deve essere il tubo su di esso.

Suggerimento: Se nella tua area soffiano forti venti o una grande quantità di neve cade, in anticipo fai attenzione al rafforzamento di una conclusione di ventilazione con estensioni.

• Se il tetto viene utilizzato o utilizzato attivamente, ad esempio, per la coltivazione di piante, il tubo di sfiato deve essere sollevato di almeno 3 m.
• Il prelievo della condotta dell'imbuto non può essere combinato in un involucro con il condotto di ventilazione o il camino.
• Se si trovano finestre o balconi aperti nelle vicinanze, la distanza minima da loro per il taglio del tubo è di 4 m.

Il design in sé non prevede accessori aggiuntivi che facilitano la cappa. È inoltre indesiderabile installare deflettori o dispositivi simili, poiché portano alla formazione di condensa e ad una diminuzione della permeabilità.

In casi eccezionali, è consentita la rimozione del tubo dell'imbuto attraverso il muro, ma qui entra in vigore il requisito SNIP, in base al quale sarà comunque necessario sollevare l'ugello sopra il livello del tetto. Quindi, il segmento esterno dovrebbe essere fatto piuttosto lungo, fissandolo in modo affidabile sulle strutture di supporto.

conclusione

Un tubo di fogna è un elemento quasi obbligatorio. Puoi farne a meno solo nelle case a un piano, ma anche lì dovresti pensare a risolvere il problema dell'odore sgradevole. L'installazione di tale dispositivo è associata a costi di manodopera significativi, quindi è meglio eseguirla insieme all'installazione del sistema di drenaggio stesso. La tecnologia utilizzata è descritta in modo più dettagliato nel video di questo articolo.
