Come può essere installato un impianto di riscaldamento con circolazione forzata con le proprie mani? Quali domande e problemi possono sorgere nelle diverse fasi del lavoro? Come scegliere una pompa con la capacità richiesta e tubi di diametro ottimale? Nell'articolo cercheremo di rispondere a queste domande.

Locale caldaia di una casa privata.

Scelta di tubi e radiatori

Inizieremo scegliendo materiali, batterie e dimensioni della tubazione.

materiale

Il riscaldamento dell'acqua con circolazione forzata implica un circuito autonomo, in nessun modo collegato alla rete centralizzata.

Dovrebbe essere chiarito: di solito il circuito è collegato al sistema dell'acqua fredda con un ponticello per riempirlo di acqua. Tuttavia, una volta riempito il liquido di raffreddamento, il ponticello viene chiuso saldamente.

Se è così - i parametri di riscaldamento sono prevedibili, stabili e sicuri anche per i materiali moderni più vulnerabili:

  • La pressione nel circuito è mantenuta entro 1,5-2,5 kgf / cm2.
  • Le temperature tipiche delle condutture di alimentazione e di ritorno sono 70/50 C.

La scelta migliore per l'impianto di riscaldamento è il polipropilene, rinforzato con un foglio di alluminio. Il rinforzo è necessario non tanto da considerazioni di forza, ma perché compensa l'alto coefficiente di dilatazione lineare del polipropilene durante il riscaldamento. (Vedi anche l'articolo Tubi in polipropilene: Caratteristiche.)

Il dispositivo di riscaldamento, ottimale per i nostri scopi, - un radiatore in alluminio.

Le ragioni?

  • È un aspetto decente, in linea con il design di ogni stanza.
Radiatori in alluminio
  • Prezzo ragionevole (da 300 rubli per sezione).
  • Elevata dissipazione del calore (circa 200 watt per sezione con interasse del capezzolo di 500 mm).

dimensioni

Il minimo ragionevole del diametro interno dei tubi di qualsiasi tipo è:

Trama contorno Diametro interno
Uscita del radiatore 15 mm
Riempimento fino a 50 m 20 mm
Riempimento oltre 50 m 25 mm

Nota: il polipropilene è contrassegnato con un diametro esterno, che è circa 5-7 mm più grande del diametro interno. I diametri interni specificati corrispondono alle dimensioni di 20, 25 e 32 mm.

pompa

selezione

Quale dovrebbe essere una pompa per un sistema di riscaldamento con circolazione forzata? La scelta ovvia è un dispositivo con rotore bagnato, bassa velocità e regolazione delle prestazioni consentita (gradino o liscio). (Vedi anche l'articolo Sistema di riscaldamento monotubo: caratteristiche.)

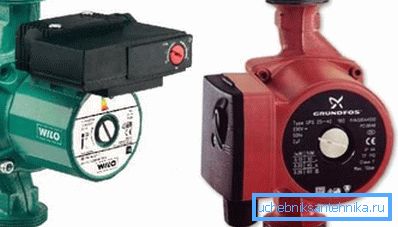

Nella foto: un paio di pompe con rotore bagnato.

I due parametri principali di ogni pompa sono la pressione creata da esso e le sue prestazioni con la resistenza idraulica del circuito corrispondente a questa pressione.

Quali valori dovrebbero essere fermati?

  1. Resistenza idraulica massima di un circuito di lunghezza ragionevole - 1-2 metri. Di conseguenza, per una casa privata (se, naturalmente, non si costruisce un palazzo in cui si ospiteranno conferenze internazionali), è sufficiente una pressione di 4 metri, tipica dei dispositivi più giovani di tutti i produttori famosi.
  2. La capacità è selezionata in modo che l'intero refrigerante nel circuito passi attraverso la pompa in circa 20 minuti. (ovvero, la capacità della pompa in metri cubi all'ora è pari a tre volte il volume del liquido di raffreddamento).

Per calcolare le prestazioni, c'è anche uno schema alternativo legato alla potenza termica della caldaia o della sezione circuitale.

Si riduce a una formula della forma G = Q / (1.163 * Dt), in cui:

  • G: la prestazione desiderata in metri cubi all'ora.
  • Q è la potenza termica della caldaia o del circuito in kilowatt.
  • 1.163 - la capacità termica media dell'acqua.
  • Dt è la temperatura delta tra il flusso e il tubo di ritorno. A valori standard di 70/50, è facile da calcolare, è uguale a 20.

Quindi, con una potenza della caldaia di 36 kW, la prestazione minima ragionevole sarà 36 / (1.163 * 20) = 1.55 m3 / ora.

montaggio

Come installare una pompa con le mani in un riscaldamento forzato della casa?

In generale, non ci sono troppe regole qui.

  • Una pompa a rotore bagnato è montata con una posizione dell'albero strettamente orizzontale.

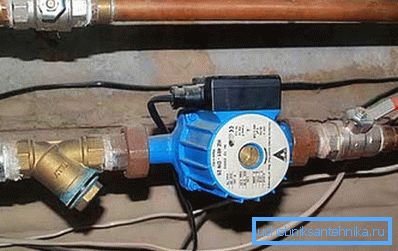

L'albero deve essere rigorosamente orizzontale.
  • Poiché la funzione di raffreddamento del motore e di lubrificazione dei cuscinetti è posizionata sul liquido di raffreddamento, la pompa è estremamente sensibile alla sua qualità. Da qui - ancora una raccomandazione urgente: un circuito di riscaldamento con circolazione forzata dovrebbe includere un pozzetto (nella versione più semplice - un filtro grossolano), che viene montato direttamente davanti alla pompa.
  • La pompa e il filtro sono tagliati dal resto del circuito con una coppia di valvole che consentiranno di pulire la coppa o di rimuovere la pompa con una minima perdita di fluido termovettore.
  • Quando la pompa è installata in un circuito che funziona periodicamente con circolazione naturale, viene lasciato un bypass con un diametro uguale al diametro di riempimento tra i fermi alla pompa. Il bypass è dotato di una valvola di ritegno a sfera o di una valvola.

Attrezzatura aggiuntiva

Oltre alla pompa del fango, il sistema di riscaldamento forzato deve includere:

  1. Serbatoio di espansione Si trova in qualsiasi punto del contorno dove non c'è turbolenza. Il volume del serbatoio dovrebbe essere approssimativamente pari al 10% del volume del circuito.
Il serbatoio di espansione della membrana del dispositivo.
  1. Valvola di sovrappressione per evitare la rottura del tubo quando il serbatoio di espansione fuoriesce.
  2. Manometro per il controllo della pressione.
  3. Presa d'aria automatica.
  4. Presa d'aria (gru Mayevsky o valvole convenzionali) nei punti superiori del circuito (anche negli ingorghi di radiatori con una connessione inferiore).

schemi

È chiaro che lo schema specifico dell'impianto di riscaldamento a circolazione forzata è determinato principalmente dalla configurazione della casa. Daremo, tuttavia, come esempi un paio di soluzioni popolari.

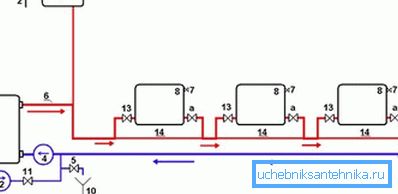

Aprire Leningrado con circolazione forzata.

In questo diagramma:

numero dispositivo
1 calderone
2 Scarico in fogna in caso di fuoriuscita del serbatoio
3 Aprire il vaso di espansione
4 pompa
5 Reset per lo scarico del circuito
6 Riempimento (alimentazione)
7 Gru Mayevsky
8 radiatori
9 Riempimento (ritorno)
10 rete fognaria
11 La valvola sul ponticello con acqua fredda
12 Sistema di acqua fredda
13 (a) Valvole di intercettazione del radiatore
14 Bypassa tra gli inserti del radiatore

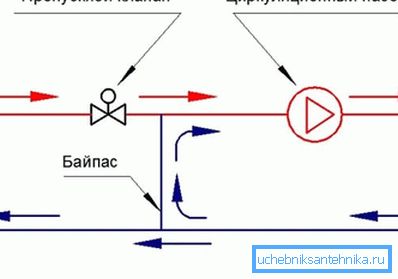

Mescolare il nodo per il pavimento caldo.

Questo schema è interessante perché consente di creare un circuito aggiuntivo a bassa temperatura. Per ridurre la temperatura, viene utilizzata una fornitura dosata di acqua da una linea retta attraverso un termostato e il ricircolo del flusso di ritorno.

conclusione

Speriamo che il materiale proposto al lettore lo aiuti a progettare il proprio sistema di riscaldamento. Nel video allegato, come al solito, puoi trovare ulteriori informazioni. Buona fortuna!
