Impianto idraulico: lavori di installazione

In linea di massima, il layout di base della distribuzione dell'acqua nel paese, in una casa di campagna o in un appartamento non è assolutamente diverso, poiché in ogni caso c'è una fonte di acqua calda e fredda, così come i bagni, dove vengono portati i tubi. Attualmente, tali cablaggi nella maggior parte dei casi sono realizzati in polipropilene.

Questo è un materiale molto affidabile che resiste alle alte temperature (fino a 110 ° C), ed è anche facilmente e rapidamente saldato con uno speciale saldatore. Imparerai come farlo in pratica, quali tubi sono necessari per questo, e in aggiunta ti verrà presentata una dimostrazione tematica del video in questo articolo.

Lavori di montaggio

materiale

• PN-10. Il miglior interno appartamento polipropilene (PPR o PPR) pipe è PN-10 - guida consente l'utilizzo esclusivamente per acqua fredda con una temperatura non superiore a 20 C, e come variante estrema - 45 C, se la pressione di esercizio è inferiore a 1 MPa ?. Di regola Gli idraulici non preferiscono un tubo del genere, preferendo un materiale più spesso.
• PN-16. Tale tubo viene usato molto più spesso, sebbene non abbia rinforzo, poiché la temperatura dell'acqua di esercizio ammissibile può essere di 60 ° C ad una pressione nominale di 1,6 MPa. Tale materiale in alcuni casi può anche essere utilizzato per la fornitura di acqua calda, ma a condizione che il cablaggio sia sotto intonaco, il che non consentirà loro di deformarsi.

• PN-20. I tubi idraulici di questo tipo sono spesso chiamati universali, poiché possono essere utilizzati sia per i sistemi di alimentazione dell'acqua calda e fredda che per il riscaldamento - la sua temperatura di esercizio è di 95 ° C a una pressione costante fino a 2 MPa. Ciò è possibile grazie allo strato di rinforzo, che può essere in fibra di vetro, ma più spesso è un foglio di alluminio.
• PN-25. Ma il tubo con una tale marcatura può essere utilizzato per l'installazione di riscaldamento in una casa privata o nel paese con le proprie mani, dove la temperatura dell'acqua ha una temperatura operativa di 95 ° C e tiri fino a 110 ° C sono possibili a pressione costante fino a 2,5 MPa. Ciò è possibile grazie all'ispessimento delle pareti e alla posizione più ravvicinata dello strato di rinforzo sulla superficie, anche se durante l'installazione ciò crea alcuni inconvenienti (rimozione della pellicola con un rasoio).

Tabella dei parametri tecnici PN-10 e PN-20

Per l'attracco, la rotazione o lo spostamento su un altro piano del tubo in polipropilene quando lo si installa in casa, in campagna o in appartamento con le proprie mani, vengono utilizzate speciali filettature PPR, saldature e raccordi combinati. Questi dispositivi consentono anche di effettuare il disaccoppiamento con tubi di diverso diametro, ad esempio quando si passa da un riser più spesso a un cablaggio orizzontale.

Nota. Per la saldatura di tubi in polipropilene vengono utilizzati tre tipi di saldatori elettrici: xifoide, disco e tubo. In termini tecnici, quando si installa un sistema di approvvigionamento idrico, non vi è alcuna differenza tra di loro, ma nei primi due tipi vengono utilizzati gli ugelli di coppia e, per questi ultimi, quelli non accoppiati. Tutti gli ugelli sono fatti della loro lega di alluminio, ma quelli di qualità superiore hanno un rivestimento in teflon che protegge il polipropilene fuso dall'adesione.

Lavori di saldatura

Cominciamo con il fatto che la disposizione dei tubi di acqua in appartamento, nel bagno o nel paese inizia con un markup che è, sarà necessario determinare esattamente in quale luogo e in quale altezza sarà uno o l'altro bagno, e contrassegnarli con il gesso o una matita carpentiere . Sarà calcolare con precisione il yardage necessario PPR, nonché il tipo e la quantità approssimativa di filettato, saldatura e raccordi (riduzione) combinati necessari per l'attracco e partenza.

Diciamo, il numero approssimativo, così come esattamente può essere calcolato solo raccordi filettati per l'output su diverse unità sanitarie, ma il numero di raccordi (T, angoli, giunti, e linee stub) può sempre fluttuare. Pertanto, vengono acquistati con un piccolo margine.

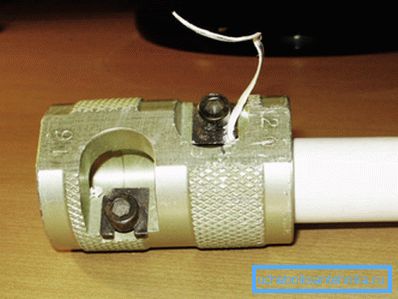

A seconda della linea che si sta guidando (caldo o freddo), può anche cambiare la marcatura del tubo in polipropilene. Ad esempio, è possibile posare la fornitura di acqua calda da una caldaia elettrica o da una colonna di gas con un tubo PN-25, ma in questo caso, prima di eseguire i lavori di saldatura, la sua estremità deve essere lavorata con un rasoio.

Questo dispositivo ricorda in qualche modo un temperamatite scolastico, solo che in questo caso non si sta fotografando un albero, ma uno strato SPR e un foglio di alluminio, che espongono lo strato SPR interno per la saldatura.

Per saldare il polipropilene in un appartamento o in una casa privata con le mani a temperatura ambiente, è necessario riscaldare il saldatore a 280-290 ° C, e se è freddo, impostare il termostato a piena capacità - in genere è 300? C.

Un raccordo viene posizionato sull'ugello caldo dal lato sottile (viene messo sopra) e un tubo viene inserito nella parte più spessa - un tempo di ritenzione di 5-6 secondi in modo che il tubo di flusso si scaldi bene e offra sufficiente adesione. Successivamente, entrambi gli elementi devono essere rimossi simultaneamente e collegati con lo stesso tempo di attesa.

Tabella dei parametri di saldatura dei tubi SPR

Durante i lavori di saldatura è molto importante aderire alla profondità di saldatura - questa è la distanza che il tubo andrà nel raccordo. Presta attenzione al tavolo, che si trova un po 'più in alto e, in base al diametro, puoi mettere un segno sulla fine del marchio con una matita o un pennarello - con il tempo non avrai bisogno di segni - l'esperienza ti permette di restare automaticamente alla distanza desiderata.

Il fatto è che se il tubo sarà penetrare più in profondità la distanza specificata raccordo, è parzialmente o addirittura bloccare completamente il passaggio, il che significa che questo nodo taglierà e al suo posto per mezzo del tubo di accoppiamento a nuovi collegamenti di saldatura.

È possibile saldare in una casa o in un appartamento con polipropilene tutti i componenti separatamente, cioè, ogni giunto a saldare direttamente sul sito del suo utilizzo, ma è molto scomodo, come si interferire con il molto parete, e diverse rotazioni, proiezioni, l'incapacità di piegare i tubi e così via.

Pertanto, è meglio saldare i nodi in blocchi interi separatamente, come mostrato nella foto in alto, quindi collegarli al luogo di utilizzo (pavimento, parete, soffitto). Non dimenticare che ogni sezione del tubo deve essere attentamente misurata e che ogni raccordo deve essere saldato all'angolo con il quale verrà azionato.

Nota. Il polipropilene può essere installato sulla parte superiore del muro per essere fissato con staffe in plastica o metallo. Ma è meglio fare l'installazione nascosta, sotto intonaco o rivestimento del telaio, perché il PPR non è suscettibile alla corrosione e servirà per molti anni.

conclusione

Se hai gli strumenti necessari - un metro a nastro, un paio di forbici e un saldatore, puoi sempre fare il cablaggio dell'impianto idraulico o del riscaldamento nella tua casa o appartamento con le tue mani. Ma allo stesso tempo è molto desiderabile avere un partner che possa tenere il blocco saldato nella giusta posizione al momento giusto.
