Infermiera sul tubo in polietilene: le principali varietà,

In questo articolo parleremo di come una sella su un tubo di acciaio differisce da un dispositivo simile progettato per l'installazione su polietilene. Inoltre, consideriamo le regole per l'uso corretto di questi dispositivi per lo scopo previsto.

Caratteristiche principali

La retrazione della sella (sella) è una parte per mezzo della quale un ramo secondario può essere eseguito sulla condotta principale. Questi dispositivi sono comunemente usati per la ramificazione efficiente ed affidabile di approvvigionamento idrico, fognature, irrigazione, gas e altri sistemi.

Strutturalmente, il dispositivo è un tipo di raccordo a compressione ed è rappresentato da due tipi principali: morsetti e rivestimenti. La rimozione della sella è universale, poiché viene prodotta con diversi diametri per diversi tipi di tubi. Se necessario, nella maggior parte dei negozi specializzati è possibile acquistare selle per tubi in ghisa, acciaio e plastica.

Importante: molti tipi di dispositivi sono progettati per attingere alla tubazione sotto pressione, il che semplifica e riduce notevolmente i costi di installazione dei nodi dell'acqua e delle fogne.

Caratteristiche dell'applicazione

Le istruzioni di installazione per la sella non implicano l'integrità del tubo. La maggior parte dei dispositivi, per facilità d'uso, è dotata di una speciale taglierina integrata che consente di praticare rapidamente un foro nel tubo su cui si sta installando.

Tra i vantaggi dell'utilizzo di tali dispositivi, occorre osservare quanto segue:

• la possibilità di lavori di installazione in condizioni anguste (in bagni e bagni, fognature, pozzi, miniere, ecc.);
• possibilità di installazione sulla condotta operata senza la necessità di spegnere l'alimentazione idrica;
• possibilità di installazione su qualsiasi parte del sistema;
• possibilità di utilizzo su sistemi con ubicazione interna ed esterna;
• prezzo ragionevole, rispetto al costo di installazione di rami di altri tipi;
• facilità di installazione senza la necessità di attrezzature speciali.

Principali varietà

In conformità con le caratteristiche di progettazione dell'infermiera su un tubo di metallo è suddivisa nelle seguenti categorie:

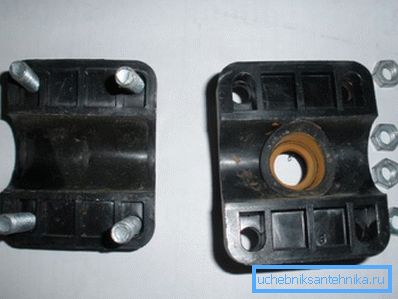

1. Modifiche sotto forma di boccole - montate sul tubo, serrate da due lati con due metà curve. Su una delle due metà c'è un gomito filettato in cui è posizionata la parte transizionale per l'inserimento nella tubatura.

Tra le principali caratteristiche del dispositivo, segnaliamo quanto segue:

• installazione rapida con semplice bullonatura;
• tenuta ottimale della crimpatura dovuta alla presenza di un anello di tenuta in gomma;
• possibilità di installazione su tubi in polietilene, polipropilene, polivinilcloruro e cemento-amianto;
• possibilità di utilizzo in sistemi fognari, approvvigionamento idrico e irrigazione;
• possibilità di applicazione in sistemi con una temperatura massima del vettore +40? С;
• possibilità di funzionamento in impianti con una pressione massima non superiore a 10 atmosfere;
• disponibilità di dispositivi progettati per funzionare con tubi con un diametro di 2-31,5 cm.

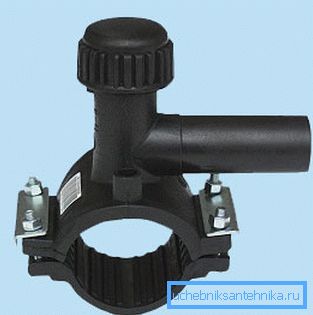

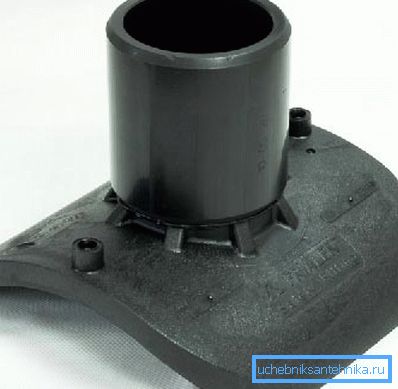

1. Un sottosella è un dispositivo speciale progettato per l'installazione su tubi in polietilene a bassa pressione (HDPE). Tale dispositivo è montato usando la saldatura per elettrodiffusione.

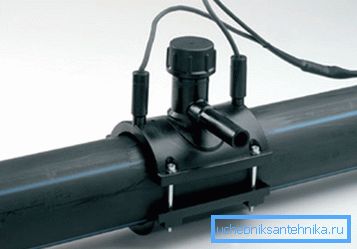

Una sella su un tubo PND 110 o su varietà simili, nel processo di saldatura, è dotata di un elemento riscaldante sul fondo - una spirale, a cui è collegata una speciale saldatrice e i tubi polimerici sono riscaldati alla temperatura richiesta per la saldatura.

Importante: le moderne apparecchiature per la saldatura per elettrodiffusione possono essere programmate per una o più condizioni di temperatura secondo un codice a barre stampato su tubi e raccordi in polietilene. Questo approccio offre una protezione ottimale dei tubi dal surriscaldamento e dai guasti.

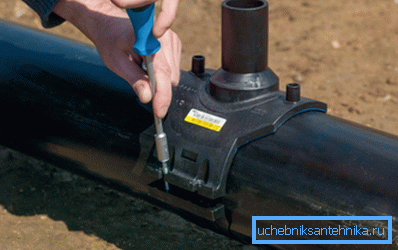

Nella parte inferiore dell'uscita della sella c'è una cintura con l'aiuto del quale il dispositivo è montato sul posto richiesto appena prima della saldatura.

Dopo che la cintura è stata fissata nel punto richiesto e la plastica è stata riscaldata alla temperatura richiesta, le parti saldate della sella e i tubi sono saldati tra loro. Quindi, dopo un po 'di tempo, si verifica il raffreddamento del giunto, al termine del quale si forma un composto praticamente monolitico.

Questo tipo di tie-in nella pipeline è caratterizzato dalle seguenti qualità:

• la durata della connessione (fino alla fine della vita utile del tubo);
• tenuta ottimale della connessione e, di conseguenza, possibilità di utilizzo su tubazioni attraverso le quali non solo acqua ma anche gas;
• resistenza del giunto (giunti saldati resistenti a pressioni dell'acqua fino a 16 atmosfere e pressione del gas fino a 10 atmosfere);
• la capacità di eseguire l'inserimento sotto pressione per la presenza di una valvola speciale;
• semplicità e tempi brevi per l'installazione con i risultati di qualità richiesti;
• accuratezza del risultato finale e, di conseguenza, la possibilità di utilizzare su condotte domestiche con disposizione interna.

Altre varietà

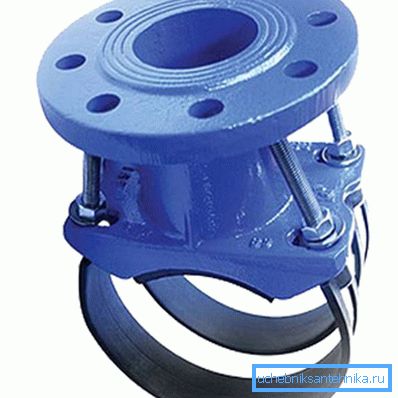

Oltre a queste modifiche, è necessario notare questo tipo di rami a sella, come le selle flangiate in ghisa, progettati per l'installazione su tubi in polietilene a bassa pressione (HDPE) con un diametro della sezione trasversale di 110-630 mm.

In realtà, questo dispositivo è una sorta di morsetto, ma in qualche modo diverso dal design di dispositivi progettati per funzionare con tubi metallici.

La differenza principale è che il dispositivo di fissaggio non rappresenta due parti unidimensionali. In questo caso, la parte principale è flessibile e avvolge il tubo. L'altra è una parte più piccola del dispositivo in metallo e dotata di un elemento di collegamento a flangia.

conclusione

Abbiamo considerato le caratteristiche strutturali e operative dei principali tipi di rami a sella, che possono essere utilizzati su condotte sia domestiche sia di grandi dimensioni per vari scopi. Le istruzioni per l'uso di questi dispositivi con le proprie mani sono semplici, e quindi gestirai tu stesso questo compito.

Se hai domande che richiedono risposte esaurienti, guarda il video in questo articolo.
