Installazione di acque reflue - caratteristiche

Il comfort in casa è impossibile senza organizzare la fornitura di acqua calda e fredda, il drenaggio e la temperatura stabile in qualsiasi momento dell'anno. L'installazione di fognature e approvvigionamento idrico è un compito molto importante, tuttavia, qualsiasi proprietario attento può gestirlo.

Elenco di documenti normativi

È possibile nominare più di 10 standard in cui, in un modo o nell'altro, vengono citati sistemi di fognatura o organizzazione di approvvigionamento idrico.

Ma se hai intenzione di fare tutto il lavoro senza l'aiuto di specialisti, allora devi prestare attenzione ai seguenti documenti:

• SNiP 2.04.01-85 * - contiene informazioni sulla rete fognaria, la fornitura di acqua calda e fredda. Può essere considerato un "libro di riferimento" nel design, lo standard non contiene le regole per l'installazione delle fognature, ma i requisiti generali per il sistema;
• SNiP 3.05.01-85 - contiene anche informazioni utili per la progettazione e l'installazione di acqua e riscaldamento nell'appartamento. Vengono forniti i requisiti della posizione dei convettori in casa, le pendenze richieste delle condutture per l'approccio agli apparecchi di riscaldamento, ecc.
• SNiP 41-01-2003 - utile solo durante la progettazione di riscaldamento, ventilazione nell'appartamento. Le informazioni saranno più utili nella fase di progettazione del circuito di riscaldamento;

Per quanto riguarda i requisiti generali per i sistemi fognari, l'approvvigionamento idrico e il riscaldamento, possono essere formulati come segue:

• tenuta delle articolazioni;
• numero minimo di giri della condotta;

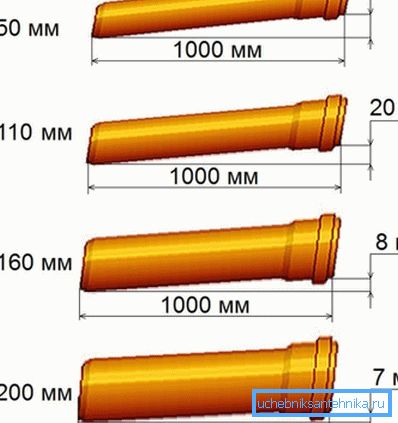

• la pendenza delle condotte (acque reflue) dovrebbe essere selezionata in base al diametro;

• la scelta dei tubi deve tenere conto della natura del flusso di fluido, poiché l'acqua viene fornita sotto pressione;
• nel caso di riscaldamento e fornitura di acqua calda, è necessario tenere conto dell'esposizione prolungata alle alte temperature.

Quale materiale scegliere

La durata e la frequenza di manutenzione del sistema di drenaggio o della fornitura d'acqua dipendono, tra l'altro, da quanto correttamente è stato selezionato il materiale della condotta.

Tubi di fognatura

L'installazione di sistemi fognari è notevolmente facilitata quando si usano tubi di plastica (PVC o polipropilene). I tubi in polipropilene sono meno utilizzati per l'organizzazione del drenaggio, principalmente per il fatto che sono più di plastica.

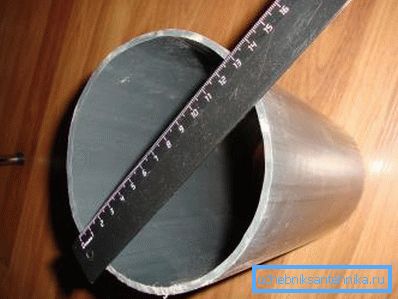

La rete fognaria funziona in modalità flusso libero, quindi è sufficiente determinare il diametro in diversi siti. I tubi di plastica per fognatura differiscono in aggiunta al diametro dello spessore della parete. Se il carico è ridotto (il carico sulla condotta di scarico domestico è quasi pari a zero), è possibile fermarsi a uno spessore di parete di 3,2 mm.

Ma per l'impianto idraulico esterno dipende tutto dalla profondità del gasdotto. Se è posto in una scatola protettiva, lo spessore può anche essere considerato minimo. Altrimenti, è preferibile scegliere i tubi con un muro più spesso, anche se il loro costo è leggermente superiore. Di seguito sono riportate le regole di base per l'installazione dei sistemi di fognatura in plastica.

Tubi per l'approvvigionamento idrico e il riscaldamento

I requisiti più severi vengono inoltrati al sistema di riscaldamento e acqua calda. Dopo tutto, il materiale del tubo deve garantire la tenuta con esposizione prolungata a temperature elevate (la temperatura del liquido di raffreddamento raggiunge i 95 ° C) e la pressione.

Fai attenzione! La pipeline in polipropilene è caratterizzata da un'elevata plasticità rispetto ai tubi in PVC. Pertanto, la fissazione rigida è vietata, altrimenti la tubazione potrebbe deformarsi quando viene fornita acqua calda.

E qui la pipeline in polipropilene ha un vantaggio. Sono i tubi realizzati con questo materiale che vengono utilizzati per fornire acqua (fredda e calda) e per fornire refrigerante al radiatore.

È possibile determinare se la condotta è adatta all'installazione di un sistema di approvvigionamento idrico a mano.

A seconda della marcatura dei tubi può essere applicato:

• per acqua fredda - Numero PN indica la pressione massima di esercizio (in questo caso - 1 MPa o 10,2 kg / cm²). La temperatura dell'acqua non deve superare i 20? С;
• per fornire acqua fredda e calda - PN La temperatura massima dell'acqua non deve superare i 60? С. Usato raramente, il prezzo è leggermente superiore al PN10;
• per l'approvvigionamento di acqua calda e fredda - PN20 (pressione fino a 20,1 kg / cm²), il limite superiore della temperatura del liquido è 80? Naturalmente, nessuno si preoccupa di usare tali tubi per la fornitura di acqua fredda;

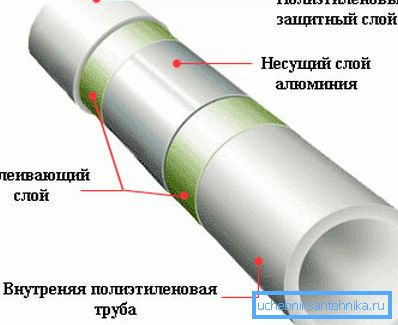

• per fornire refrigerante ai radiatori, tali tubi sono rinforzati con un foglio di alluminio. Pressione ammissibile - 25,49 kg / cm², e la temperatura dell'acqua può raggiungere 95? С.

Tecnologia di montaggio

La progettazione di sistemi di approvvigionamento idrico, fognature e riscaldamento sono problemi correlati, quindi è consigliabile terminare il progetto prima di iniziare il lavoro. Ciò consentirà di posare la pipeline lungo il "percorso" ottimale ed evitare intersezioni indesiderate. L'installazione di sistemi di approvvigionamento idrico per il riscaldamento delle acque reflue inizia solo dopo che è stato elaborato un piano.

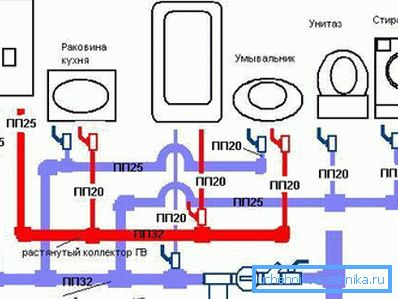

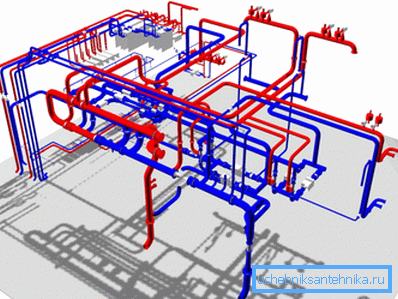

Il meglio può essere chiamato design in programmi specializzati. La tubazione per la fornitura di acqua calda e fredda è verniciata in blu e rosso, rispettivamente, è conveniente ottimizzare il percorso.

Pianificare manualmente più convenientemente su carta millimetrata.

Le istruzioni di pianificazione sono le seguenti:

• in primo luogo, la scala mostra la disposizione del pavimento (casa);
• segna la posizione degli impianti idraulici e dei radiatori;

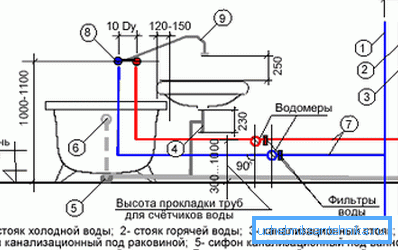

• dopo di che, sul piano, i dispositivi idraulici devono essere collegati da una conduttura a un montante (per scaricare l'effluente);
• inoltre hanno bisogno di portare acqua calda e fredda.

Tale piano ti consentirà di calcolare con precisione il numero richiesto di tubi e raccordi.

Procedura di installazione delle acque reflue

Il sistema fognario è diviso in 2 sottosistemi - interni ed esterni (si applica solo alle case private).

In generale, l'installazione di liquami di plastica viene eseguita nella seguente sequenza:

• nel caso di una fognatura autonoma viene prima installata una fossa settica;

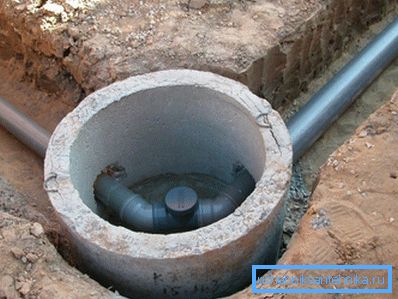

• poi, dalla fossa settica, i tubi sono posti in una fossa alla fondazione della casa, è auspicabile installare pozzi di ispezione nel sito della svolta della condotta;

• successivamente, ha inizio l'installazione della pipeline interna;
• in pareti e soffitti in calcestruzzo, i fori vengono preparati in anticipo e l'installazione del sistema fognario all'interno inizia con l'installazione del montante e il suo collegamento alla presa;
• successivamente, rimane solo per eseguire il cablaggio del pavimento e collegare i dispositivi sanitari al sistema di drenaggio.

Installazione di sistemi idraulici

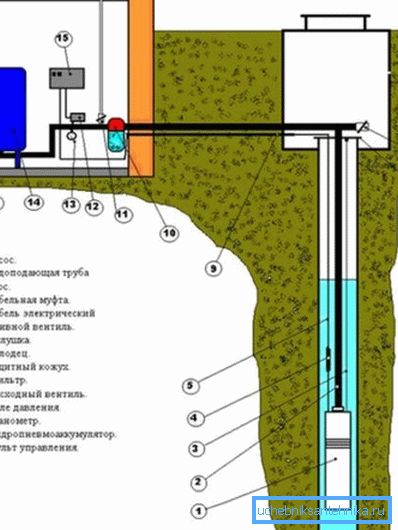

Per quanto riguarda la fonte d'acqua, può essere un sistema di approvvigionamento idrico centralizzato o qualsiasi fonte naturale, ad esempio un serbatoio o un pozzo. Naturalmente, nel secondo caso, la situazione sarà complicata dal fatto che l'acqua dovrà essere sollevata all'altezza desiderata e fornire una riserva in caso di interruzione di corrente.

Quando si organizza un sistema di approvvigionamento idrico in un appartamento di città, tutto è molto più semplice, basta collegare gli impianti idraulici necessari con un montante. L'installazione di sistemi di approvvigionamento idrico e fognario non è molto diversa, le principali sottigliezze della tecnologia risiedono maggiormente nella corretta connessione dei tubi in polipropilene.

Se i tubi metallici e in PVC sono più spesso collegati da un metodo a campana e sigillati con un sigillante impermeabile, quindi nel caso di tubi in polipropilene questo non è sufficiente. Per ottenere la necessaria tenuta, viene utilizzata la tecnologia di saldatura, mentre le estremità dei tubi sotto l'azione di alta temperatura si ammorbidiscono e diventano un pezzo dopo la connessione.

Fai attenzione! Quando si posa la parte esterna della rete idrica, è particolarmente importante tenere conto della profondità della penetrazione del gelo. È meglio passare il tempo e riscaldare ulteriormente il tubo piuttosto che eliminare la raffica in inverno.

Installazione del sistema di riscaldamento

Installazione di acqua di scarico per il riscaldamento delle acque reflue - la chiave per una vita confortevole in casa. Ma è il riscaldamento a giocare un ruolo cruciale nella formazione di un microclima.

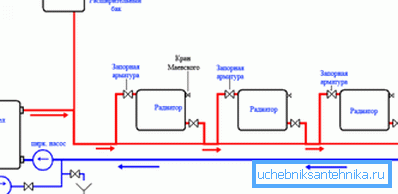

Questo elemento del miglioramento domestico può essere considerato il più difficile e dispendioso in termini di tempo e le difficoltà possono sorgere in fase di pianificazione. È necessario determinare la potenza richiesta del circuito, tenendo conto del tipo di liquido di raffreddamento, della sua temperatura, del numero di piani e della dimensione della stanza. Già sulla base di questo calcolo, viene selezionata la pompa appropriata, il serbatoio di espansione.

La condotta deve resistere ad una pressione e ad una temperatura abbastanza elevate dell'ordine di 90-95 ° C. Se, ad esempio, nel sistema di drenaggio, è sufficiente collegare i tubi insieme, quindi nel circuito di riscaldamento è necessario monitorare costantemente la pressione (il che significa che è necessario un manometro), ed essere in grado di scaricare l'acqua in eccesso (vaso di espansione).

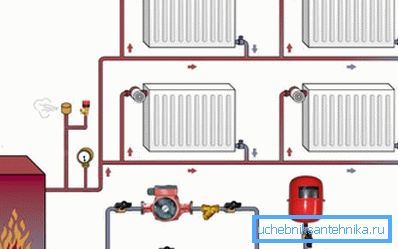

Un'altra differenza può essere definita il movimento del liquido di raffreddamento. Se il sistema fognario si scarica semplicemente nella fossa settica e il sistema idraulico fornisce acqua al consumatore, nel sistema di riscaldamento circola il liquido di raffreddamento. Cioè, un liquido caldo viene fornito al radiatore e un liquido freddo viene scaricato.

Riassumendo

L'installazione di fognature, l'approvvigionamento idrico e il riscaldamento sono fondamentali in ogni casa. Questi sistemi sono progettati e installati contemporaneamente, offrendo comfort in qualsiasi condizione atmosferica. È importante che anche un costruttore inesperto sia in grado di affrontare questo compito.

Il video in questo articolo si concentra su tutti i sistemi menzionati nell'articolo.
