Installazione di camini all'interno e all'esterno degli

28-06-2018
Tubi

Camino: uno degli elementi più pericolosi del sistema di scarico della fornace o del camino. Durante l'installazione, assicurarsi di seguire le regole e i requisiti di sicurezza antincendio e sanitaria. Nell'articolo considereremo la corretta installazione di camini e tutto ciò che riguarda questo processo.

Purtroppo, gli incendi sono tutt'altro che rari quando si utilizzano stufe e caminetti e non è sempre possibile prevenirli sul nascere. Spesso un senso di pericolo ci porta, e quindi, un'ulteriore bracciata di legna da ardere può causare una catastrofe, poiché la combustione si verifica non solo nella fornace, ma per tutta la lunghezza del camino.

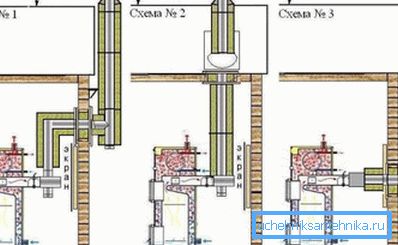

Nella foto - installazione di un camino a sandwich

Consiglio: in base alle norme di sicurezza antincendio, la distanza tra il camino e le strutture costituite da materiali combustibili deve essere di almeno 500 mm. Un esame tempestivo dei camini installati in casa eviterà conseguenze catastrofiche.

Tipi di camini

Sono realizzati con materiali diversi, tra cui:

  • mattone;
  • ceramiche;
  • nero e acciaio inossidabile.

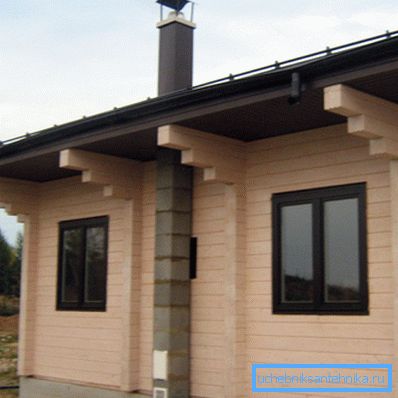

Progettazione di camini in ceramica all'esterno

Inoltre, sono interni ed esterni:

interno
  1. Collocato all'interno dei locali, esce solo un camino in acciaio o metallo leggero.
  2. L'installazione fornisce il supporto per il camino e la copertura protettiva.
  3. Riscaldare solo la parte situata sopra il piano attico.
  4. Il design differisce in complessità nell'installazione, riparazione e manutenzione, se confrontato con l'opzione esterna.
  5. Presenta un rischio potenziale dovuto alla possibilità di incendio o intossicazione di CO.
  6. L'installazione richiede il rispetto rigoroso di istruzioni, regole e requisiti.
esterno
  1. Posizionato all'esterno degli edifici.
  2. Il design è composto da:
    • condotto di collegamento;
    • supporto a muro portante;
    • revisione contabile;
    • sezioni principali.
    1. Il tubo di acciaio è sicuro e facile da installare, riparare e utilizzare.
    2. La posizione del camino non dipende dalle strutture dell'interno.
    3. I camini sono necessariamente isolati.

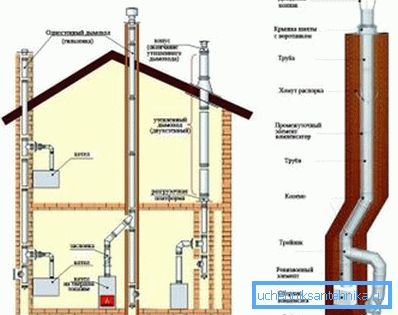

    Riparazione di camini all'interno di edifici

    taglio

    Cosiddetto spazio non combustibile, compreso il traferro situato tra la struttura dell'edificio e il fumo nella fornace. In una fornace di mattoni, il taglio è fatto dallo stesso mattone che è andato a fare il forno e la pipa.

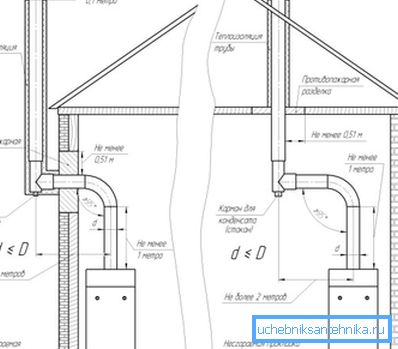

    Come passare correttamente il camino attraverso il muro

    Per una migliore comprensione, usiamo un esempio:

    • Quando la stufa è incorporata nella parete interna in legno della casa in modo che possa riscaldare due stanze contemporaneamente, un'apertura dal pavimento al soffitto è fatta nella parete che è più larga della sua larghezza.
    • Gli spazi vuoti tra esso e l'apertura sono pieni di mattoni, che è chiamato taglio. Se non fossero stati compilati, sarebbero stati definiti una digressione.

    Suggerimento: la ricostruzione del camino aumenterà la sua capacità.

    Secondo esempio:

    • La sezione trasversale del passaggio nel soffitto per l'installazione del tubo attraverso di esso dovrebbe essere maggiore della sezione trasversale di quest'ultimo, mentre si ispessiscono le pareti del tubo di mattoni.
    • In questo caso, l'ispessimento è anche chiamato taglio. Gli esperti dicono che questa non è la parte calda del forno, adiacente alle strutture che la racchiudono.

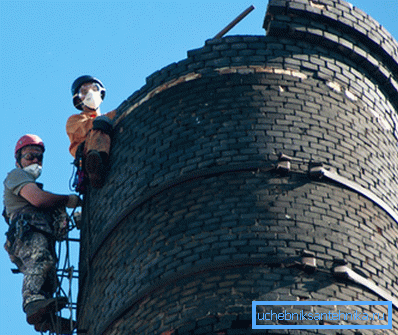

    Smantellamento industriale di camini

    Il taglio può essere fatto da qualsiasi materiale non combustibile, in particolare:

    • mattone;
    • fogli di cemento amianto;
    • schiuma di cemento o calcestruzzo;
    • metallo.

    Suggerimento: è possibile ridurre la larghezza del taglio a 380 mm proteggendo le strutture adiacenti combustibili con una lamiera sopra la lastra di amianto.

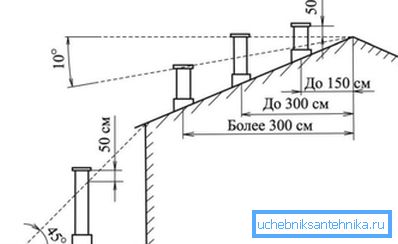

    L'altezza del camino sopra il tetto ha un certo valore.

    screening

    Gli esperti raccomandano l'installazione di uno schermo metallico con uno strato isolante, che è fatto di lana minerale di basalto larga 10-20 mm. In questo caso, il livello di isolamento termico corrisponderà a uno strato di mattoni di 125 mm. Questa soluzione consente di ridurre la distanza dal camino alle strutture combustibili nel tetto fino a 130 mm. Ma, non farlo senza estrema necessità.

    Il più delle volte, i tagli sono coperti con lastre di metallo o di cemento amianto, la seconda opzione è peggiore. Se il loro spessore è insufficiente, utilizzare strutture in acciaio, escluso cedimenti o guarnizioni di fogli di cemento amianto, che hanno uno spessore di 8-20 mm.

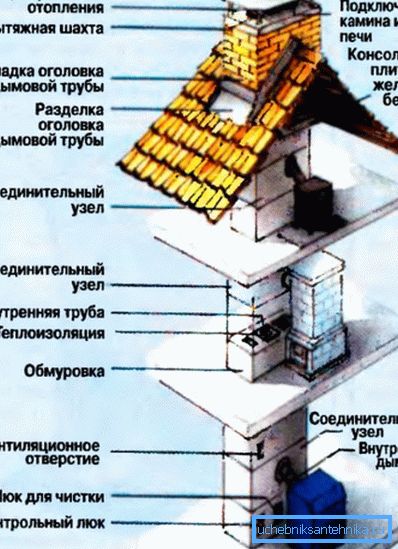

    A causa della complessità del progetto, la sostituzione del camino deve essere eseguita da specialisti

    Si tenga presente che il tubo dovrebbe essere in grado di allungarsi ed espandersi a causa del riscaldamento, spostandosi liberamente negli spazi dei fogli o piegandoli senza problemi. Si noti che l'espansione termica può aumentare la lunghezza di un camino di due metri fino a 5 mm. Pertanto, quando si installa lo schermo, è necessario tener presente.

    Suggerimento: non è necessario fissare saldamente una delle estremità al tubo, perché una volta riscaldato, il guscio schermante inizierà ad allungarsi leggermente.

    Sigillare il giunto del camino con il tetto

    Per fare ciò, utilizzare sigillanti non infiammabili resistenti al calore, ad esempio, il tipo di cartuccia. Il modo più semplice per ottenere la sigillatura tra questi elementi è avvolgere il tubo con un cordone di amianto, imbevuto precedentemente in una soluzione di sabbia argillosa, e quindi spalmare il luogo con una miscela di sabbia e cemento.

    Consiglio: utilizzare per proteggere dalle perdite che possono verificarsi a causa della periodica dilatazione termica del camino, le lamiere metalliche, installandole attorno al perimetro.

    Va ricordato che a causa della perdita, la giunzione di materiale per coperture a freddo e tubo caldo diventa un elemento inaffidabile. Inoltre, l'evaporazione dell'umidità quando il forno è acceso in questi luoghi può assomigliare a punti caldi. Pertanto, gli esperti raccomandano l'installazione di tubi schermati isolati, nonostante il loro prezzo possa essere elevato.

    Installazione del camino

    In questa sezione, consideriamo due opzioni per l'installazione di un camino:

    • design industriale;
    • fatta in casa.

    Nel primo caso, utilizzeremo la costruzione di un camino schermato, il cui produttore è costituito da società finlandesi specializzate in stufe a legna. È un tubo in acciaio con isolamento - lana di basalto resistente al calore, l'involucro esterno (schermo) in acciaio zincato.

    L'installazione sullo schermo viene eseguita utilizzando tappi terminali sagomati. La costruzione è montata direttamente su un camino non isolato termicamente in modo che la parte nel corpo inizia a una distanza di 400-1000 mm dal soffitto. Ciò consente di sopportare le necessarie norme antincendio per i camini.

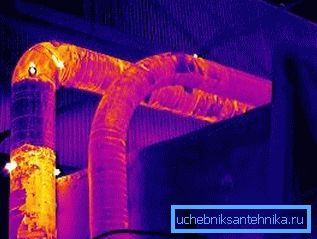

    Ispezione termica dei tubi di scarico per il burnout

    Tuttavia, in questo caso non dovremmo dimenticare che lo schermo può riscaldarsi anche ad una temperatura superiore a 80 ° C, che diventa anche pericolosa. Per prevenire l'incendio, è necessario prevedere un ritaglio di una larghezza di 380 mm dal camino, nonostante gli elementi protettivi aggiuntivi.

    Fai attenzione! Questi requisiti corrispondono agli standard nazionali di installazione, che non possono essere interpretati in modo diverso. Le regole di funzionamento dei tubi di scarico e di ventilazione devono essere rigorosamente osservate.

    È necessario tenere conto del fatto che le raccomandazioni finlandesi, che consentono l'installazione di una canna fumaria con un calcio, sono considerate illegali qui. La dignità della costruzione finlandese - il camino si appoggia sulla stufa, non sul tetto, garantendo maggiore sicurezza. Puoi farlo da solo, avendo certe abilità di questo lavoro.

    L'istruzione è abbastanza semplice:

    1. Saldare il telaio degli angoli per il tubo di schermatura.
    2. Sheathe it con lamiere di acciaio zincato.
    3. È possibile appendere il rivestimento su un foglio da taglio e installare schermi protettivi aggiuntivi.

    La costruzione di un camino fatto in casa solitamente passa attraverso il tetto, combinato con il soffitto. Ciò consente di risparmiare sui materiali da costruzione e aumenta la sicurezza antincendio. Un design simile viene spesso installato durante il passaggio attraverso l'attico.

    conclusione

    Il fumo è solitamente chiamato tubo verticale ermetico, il cui compito principale è la rimozione dei prodotti di combustione. E dal momento che è difficile monitorare costantemente il funzionamento del camino, durante l'installazione non si dovrebbe discostarsi dalle regole di sicurezza antincendio.

    Il ruolo principale in questo caso è assegnato al taglio: il divario tra il camino e le strutture combustibili. Il video in questo articolo ti aiuterà a trovare ulteriori informazioni su questo argomento.
