Installazione di camino in ceramica

13-06-2018
Tubi

Requisiti elevati per la stabilità della temperatura e la durata sono imposti sui canali di scarico dei gas di combustione. Le strutture in ceramica sono diventate una valida alternativa ai camini in mattoni. I tubi ceramici ignifughi sono utilizzati per caldaie con qualsiasi tipo di combustibile. L'elevato costo di costruzione è combinato con una lunga durata e resistenza all'ambiente aggressivo. L'installazione di un camino in ceramica richiede il rispetto delle norme di sicurezza e degli standard tecnologici, queste condizioni consentiranno di evitare gli incendi e garantire uno scarico di alta qualità dei prodotti di combustione.

dispositivo

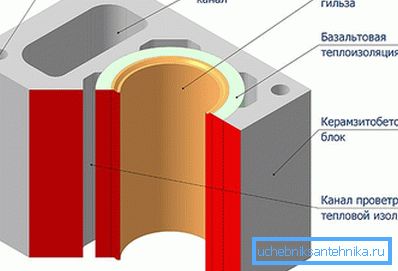

Schema dell'intero sistema
Camino in ceramica

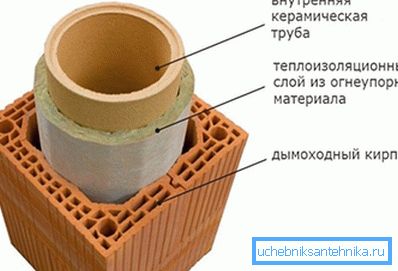

Il sistema universale del camino è una costruzione a sandwich costituita da un tubo interno in ceramica e una parte esterna realizzata in mattoni di ceramica leggeri o blocchi di cemento.

Tra gli strati di isolamento ignifugo, come la lana di basalto. L'argilla Chamotte, che è una materia prima per la produzione di ceramiche resistenti al calore, offre la possibilità di installare un camino per caldaie ad alta temperatura di gas di scarico. Questo materiale respinge l'umidità ed è immune agli effetti dei prodotti di combustione.

Il design del canale del fumo fornisce un grado sufficiente di isolamento, eliminando la comparsa di condensa sulle pareti. I gas di fuga trattengono il calore nel foro del tubo, solo che qui vengono raffreddati fino alla formazione di umidità. Una piccola area esposta alla condensa non ha un effetto significativo sul camino in ceramica. Il design è progettato per l'installazione sia all'interno che all'esterno della casa.

dignità

Tubi di ceramica

L'uso di materiale refrattario naturale all'interno della struttura, isolamento e blocchi di cemento all'esterno offre una serie di vantaggi rispetto ai camini in mattoni e in metallo:

  1. Miglioramento del tiraggio grazie alle pareti lisce di un tubo di ceramica che non ha rugosità del mattone.
  2. Il camino realizzato in argilla chamotte è superiore al metallo nella resistenza alla corrosione. A causa della struttura a sandwich, il canale si raffredda lentamente e la condensa non appare. I prodotti di combustione non si depositano sulle pareti lisce di argilla del tubo, quindi non si formano soluzioni aggressive che distruggono il materiale.
  3. L'assenza di fuliggine garantisce la sicurezza d'uso - il canale del fumo non diminuisce di diametro e non provoca l'accensione dei depositi.
  4. Universalità: il camino in ceramica è adatto per caldaie a gas, unità di combustibile solido e liquido, caminetti. I design sono realizzati per l'utilizzo con un alto grado di riscaldamento e tubi speciali per caldaie a bassa temperatura.
  5. Un buon isolamento termico garantisce un riscaldamento rapido e una bassa perdita di calore, fattori che aumentano l'efficienza del sistema di riscaldamento.
  6. Il tubo sandwich soddisfa i requisiti di sicurezza antincendio, il suo telaio esterno in blocchi di cemento non si riscalda e porta minacce ai pavimenti in legno quando passa attraverso i pavimenti e le coperture residenziali.
  7. Lunga durata, fino a 30 anni di garanzia.
  8. Una semplice installazione di un sistema di camino modulare è disponibile per farlo da soli.

Quando si sceglie un tubo in ceramica si tiene conto dei suoi inconvenienti: l'installazione deve essere eseguita in verticale senza giri, il costo di un camino è superiore a quello di un mattone o di un metallo, il peso totale della struttura crea un carico aggiuntivo sulla fondazione.

Regole di selezione

Kit di montaggio

La canna fumaria in ceramica è composta da blocchi separati che si incastrano strettamente, quindi non c'è perdita di fumo. La sua altezza è calcolata in anticipo, secondo le normative vigenti. La lunghezza eccessiva del camino non migliora il tiraggio, ma creerà solo complesse turbolenze aerodinamiche che non contribuiscono al funzionamento efficiente del sistema di scarico del gas. Tubo reclutato, guidato dalle regole:

  • altezza sopra il tetto piano 50 cm;
  • il tubo, situato a 1,5 m dalla cresta, dovrebbe salire di 50 cm sopra di esso;
  • a una distanza di 3 m, il bordo del camino non può essere al di sotto della linea della cresta;
  • a più di 3 m dalla cresta, il tubo deve raggiungere un asse a 10 gradi dalla linea dell'orizzonte;
  • il diametro del canale ceramico interno non può essere inferiore a quello del tubo di scarico fumi;
  • l'altezza del tubo dalla linea della griglia al bordo esterno non è inferiore a 5 m.

Un camino in ceramica può essere utilizzato per deviare i gas da diversi apparecchi, ma in qualsiasi configurazione il modulo inferiore serve a raccogliere la condensa. Elementi del camino sono selezionati, concentrandosi sul tipo di dispositivo di riscaldamento: un camino, caldaia o stufa. La dimensione del diametro del tubo è influenzata dal tipo di combustibile e dalla potenza della caldaia. Per calcolare la lunghezza richiesta del camino in ceramica è necessario l'altezza del soffitto e del tetto.

Installazione del camino

Lavori di montaggio

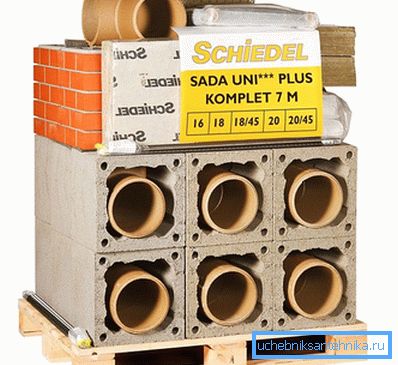

I produttori producono un design completamente pronto per il montaggio, che include:

  • blocchi di ceramica, compresi i tee per la pulizia e il collegamento al riscaldatore;
  • serbatoio di condensa;
  • telaio realizzato con blocchi con fori per rinforzo;
  • isolamento minerale.

La parte superiore del camino è protetta dalle precipitazioni da un cono speciale. Nella parte inferiore della struttura è installata una griglia per il flusso d'aria. Selezionando la sequenza di installazione dei moduli e le dimensioni del tubo, tenere conto del fatto che i giunti delle singole sezioni non devono cadere sui corridoi di sovrapposizione.

Il peso significativo del camino richiede la posa di un fondamento separato. Le sue dimensioni superano il diametro del camino di 10 cm in ogni direzione. La base in cemento deve essere piana, la sua posizione orizzontale viene controllata per livello. Per garantire un piano piano, è possibile posare piastrelle in granito ceramico. La base del tubo, in particolare quelli che superano i 7-8 m, dovrebbe essere impostata rigorosamente sul livello. Successivamente, l'impermeabilizzazione viene eseguita dal materiale del rotolo, piegato in due strati. Il primo blocco di calcestruzzo viene posato sulla fondazione, sotto la quale viene utilizzata la malta cementizia.

Uso del sigillante quando si uniscono camini

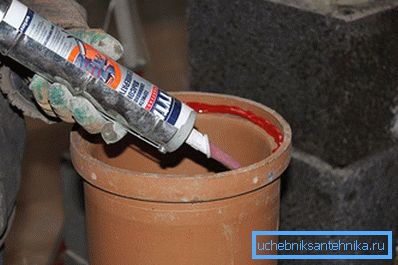

Uno speciale sigillante è utilizzato per collegare sezioni del tubo di ceramica. È fatto indipendentemente dalla miscela secca, inclusa nel kit, e dall'acqua, il rapporto di 7: 1 è mantenuto. La miscelazione avviene in una stanza calda a +20 gradi, è necessario usare la composizione entro 1-1,5 ore finché non si indurisce.

Suggerimento: La soluzione congelata non può essere diluita nuovamente con acqua.

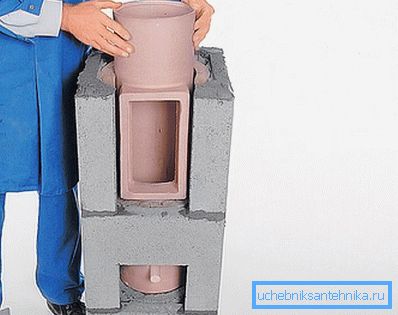

Nel primo blocco è installato un serbatoio per il drenaggio della condensa, al quale è collegato un tubo con un foro di pulizia con un sigillante. Questo modulo è avvolto con lana di basalto. Ogni modulo successivo viene inserito nel precedente e sigillato con una soluzione fabbricata. La composizione in eccesso che sporge sulla superficie del tubo viene pulita con una spugna umida. Al di fuori di un tubo di ceramica, è collegata una struttura di blocchi di cemento, collegata con una malta di cemento e sabbia. Se necessario, sono fori tagliati per taglie singole. La parte diritta è fatta di blocchi senza fori.

Il terzo modulo è un tee per il collegamento del riscaldatore. È coperto da uno speciale inserto anteriore. Dopo la sezione dritta, viene installata una patta.

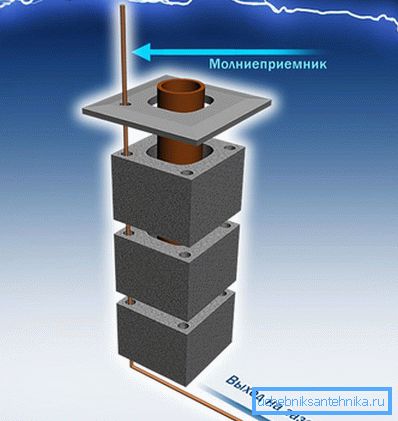

Il camino può essere utilizzato come parafulmine.

Suggerimento: Attraverso le sezioni in cemento del camino in ceramica può essere portato un parafulmine.

Quando si installano i blocchi, è importante osservare i livelli orizzontale e verticale. Per dare alla struttura stabilità e rigidità è rinforzato con barre di ferro. Fori negli angoli dei blocchi sono stati preparati sotto il rinforzo metallico, sezioni di 1,5 m sono state inserite e riempite con malta cementizia.

Dopo l'installazione del camino, il raccordo per l'auditing viene chiuso da una porta e una griglia di ventilazione viene installata nell'unità inferiore. L'aria che entra attraverso di essa si muoverà all'interno del canale e ridurrà la temperatura. La canna fumaria di ceramica è installata senza una struttura concreta, ma in questo caso, il tubo è fissato con morsetti ogni metro. In una soffitta non riscaldata, è isolato con uno strato di lana di basalto.

I passaggi attraverso il pavimento e la soffitta sono protetti da una scatola e isolati con lana di basalto. Particolare attenzione è rivolta alla sicurezza di installare un camino in ceramica in una casa di legno. La sua posizione è prevista a 25 cm dalla parete di legno.

Completamento dell'installazione di un camino in ceramica

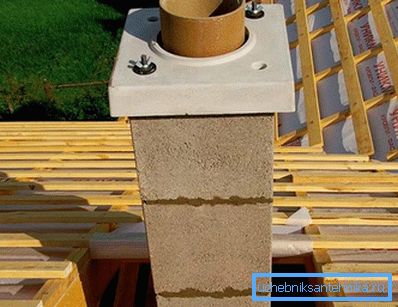

La parte finale del camino, situata sul tetto, termina con l'installazione di una piastra di copertura in cemento e un cono protettivo in metallo. La finitura esterna del camino è fatta di piastrelle o altro materiale per il gusto dei proprietari di casa.
