Installazione di condotte fognarie: come assemblare

Una delle fasi principali nella creazione di un sistema di smaltimento delle acque reflue da un appartamento o da una casa privata è l'installazione di condotte fognarie. Nonostante l'apparente semplicità del processo, ha molte sfumature, la cui mancata osservanza può portare a problemi significativi, e persino completa inoperabilità della rete di drenaggio.

Considera questa domanda in modo più dettagliato.

Assemblaggio composto

Allo stato attuale, i tubi in plastica sono ampiamente utilizzati per creare sistemi fognari. Sono facili da trasportare e installare. Gli elementi sono collegati tra loro senza l'uso di attrezzature aggiuntive, colla o altre sostanze simili. Inoltre, consente, se necessario, di smontare facilmente i tubi delle fognature.

Tuttavia, ci sono alcune regole, la cui osservanza rende possibile ottenere la massima tenuta e affidabilità della connessione, l'assenza di perdite e la deformazione lineare delle parti.

Fase preparatoria

Prima di fabbricare il sistema fognario, è necessario acquistare la quantità necessaria di materiali, consegnarli al cantiere ed assicurare condizioni di stoccaggio adeguate. Ciò impedirà la deformazione dei tubi e il deterioramento delle loro caratteristiche tecniche a seguito di esposizione a fattori ambientali avversi.

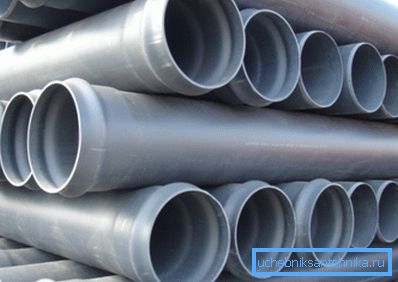

È possibile impilare singole parti in plastica in una pila, la cui altezza non deve superare i 2 metri. Ricorda che il polietilene e il polipropilene hanno paura dell'esposizione alla luce solare. Non importa quale sarà la temperatura dell'aria nella stanza.

Prenditi cura anche dello strumento da taglio, perché nel processo di installazione dovrai spesso tagliare il tubo, cercando la giusta dimensione. È preferibile utilizzare strumenti speciali che, dopo il taglio, formino una sfaccettatura alla fine del prodotto (il prezzo di tale taglierina è ridotto e puoi acquistarlo liberamente presso il negozio di ferramenta).

Altrimenti, puoi accorciare il tubo con un seghetto. Sarà solo necessario elaborare ulteriormente il bordo con un file, dandogli un angolo di circa 150 gradi, evitando così danni alla guarnizione in gomma nella presa.

Fai attenzione! In nessun caso non è possibile tagliare i raccordi fognari utilizzati nel processo di installazione. Ciò viola le loro caratteristiche tecniche e porta alla formazione di perdite, nonché al deterioramento della permeabilità della rete fognaria installata.

Stadio principale

L'installazione di condotte fognarie avviene nella seguente sequenza:

1. Il sapone liquido o in silicone viene applicato all'estremità liscia del tubo o del raccordo..

Questa sostanza consente:

• facilitare l'attracco delle parti durante il montaggio;
• ridurre l'attrito tra le parti durante l'espansione della temperatura delle parti in plastica della rete fognaria;
• ridurre la possibilità di adesione delle parti, che può portare a deformazioni del sistema di scarico;
• mantenere il sigillante in gomma da asciugare durante l'intero periodo di funzionamento della rete fognaria.

1. La sezione liscia del tubo deve essere spinta nella presa di un altro tubo, giunto, raccordo o adattatore finché non si arresta, quindi contrassegnare il punto in cui verrà posizionato il taglio.

1. Spingere leggermente indietro il tubo in modo che la distanza tra la linea tracciata e il bordo della campana sia di circa 1 cm.. Ciò eviterà la rottura del sistema fognario durante il funzionamento e ridurrà lo stress interno dei tubi.

Fai attenzione! Quando il tubo viene inserito nel raccordo, non è necessario spingerlo indietro. Deve essere inserito fino in fondo, assicurando la massima affidabilità della connessione.

Ancoraggio di parti in plastica e ghisa

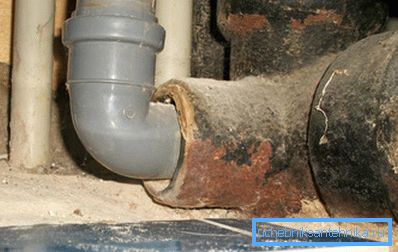

Quando si aggiornano i sistemi di drenaggio in vecchi appartamenti, è spesso necessario collegare i tubi in PVC con un sistema di scarico in ghisa esistente.

In questo caso, il lavoro è fatto come segue:

• per la tenuta del nodo, è necessario utilizzare un adattatore speciale del diametro richiesto;
• se l'estremità del tubo in ghisa non ha una campana, viene applicata una doppia guarnizione di tenuta alla sua estremità, dopo di che un tubo di plastica con una campana è montato sulla parte superiore (in questo caso non è necessario lubrificare le parti in gomma con silicone);
• quando il tubo di ghisa termina con una presa, tutte le azioni si verificano al contrario.

Fissaggio del tubo di fogna

Serraggio con morsetti

Tutte le parti fognarie devono essere saldamente attaccate alla parete o al pavimento.

Prima di procedere a questa fase di lavoro, è necessario studiare attentamente lo schema della rete montata.

Le istruzioni per il fissaggio dei morsetti includono i seguenti requisiti:

• gli elementi di fissaggio devono essere posizionati sotto i giunti che collegano i vari elementi del tubo di scarico;
• la distanza tra unità di montaggio adiacenti non deve essere superiore a 10 diametri del tubo utilizzato;
• nei montanti verticali i morsetti sono installati ogni 1-2 metri;
• la distanza tra il tubo e la superficie della parete deve essere di 4 mm.

La documentazione normativa sulla costruzione (DIN 1986) richiede che non vi siano tensioni interne nella rete fognaria finita.

Questo risultato è ottenuto combinando supporti rigidi e galleggianti:

1. duro. In questo caso, la condotta è chiaramente mantenuta in una posizione. Il morsetto non consente alle parti di muoversi in una direzione o nell'altra. Ma qui è necessario utilizzare elementi di fissaggio fonoassorbenti (morsetti, dotati di una guarnizione in gomma).
2. nuoto. Questo nodo fornisce libero movimento del tubo lungo il suo asse. Le parti possono essere riparate usando gli stessi elementi di fissaggio (senza guarnizione in gomma). Tuttavia, non stringere troppo i bulloni sul tubo.

Pipeline che risiede nel calcestruzzo

In alcuni casi, potrebbe essere necessario versare tubi di scarico con calcestruzzo. Per fare ciò, l'installazione viene eseguita secondo lo schema sopra descritto (con una distanza di 10 mm rimanente nei punti di congiunzione degli elementi) e il fissaggio viene effettuato in modo che le parti non possano cambiare la loro posizione durante il funzionamento.

Gli spazi tra la presa e la superficie della tubazione dovrebbero essere ulteriormente protetti con un nastro adesivo e tutti i fori dovrebbero essere chiusi con tappi appropriati.

Se i tubi sono tenuti nel muro, è necessario disporre lo strobo, la cui dimensione dovrebbe garantire l'assenza di tensioni interne.

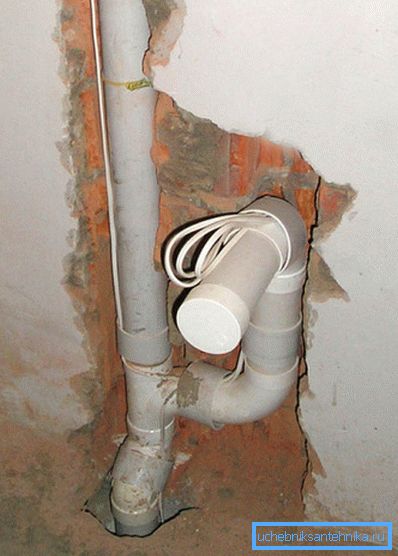

Nel caso in cui la superficie sia intonacata immediatamente dopo questo, gli elementi fognari dovrebbero essere avvolti in un materiale morbido:

• cartone spesso ondulato;
• lana minerale;
• in fibra di vetro.

Considerare anche l'isolamento termico. Senza questo, l'acqua calda che scorre attraverso la tubazione può danneggiare la finitura decorativa.

Controllo di qualità dei composti

Dopo che tutti i tubi sono collegati a una rete e sono collegati dispositivi sanitari, è necessario verificare il funzionamento del sistema di scarico delle acque reflue.

A tal fine, si raccomanda di aprire a piena capacità tutti i consumatori in casa. Il sistema dovrebbe scaricare tutta l'acqua senza indugio.

Controllare anche la tenuta dei nodi di collegamento. Se viene rilevata una perdita, dovrà essere ripetuta la procedura di installazione per l'una o l'altra parte del sistema fognario.

conclusione

Come potete vedere, l'installazione di tubi di scarico con le proprie mani è semplice e consente di progettare un sistema di smaltimento delle acque reflue affidabile con il minimo sforzo.

Puoi saperne di più su questa domanda dal video in questo articolo.
