Installazione di tubi pnd

La disposizione di vari sistemi di approvvigionamento idrico, fognario o drenaggio è diventata molto più facile e più accessibile con l'avvento di tubi in polietilene a bassa pressione.

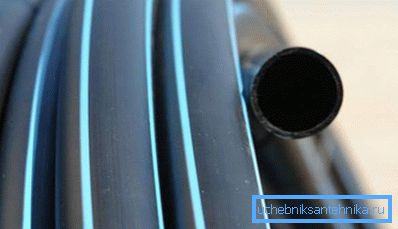

Relativamente recentemente apparso materiale da costruzione - polietilene a bassa pressione o HDPE - ha innegabili vantaggi rispetto ai materiali usuali per l'organizzazione delle condotte:

• L'HDPE è un materiale resistente e leggero, praticamente privo di influenze meccaniche o chimiche, che consente di organizzare una pipeline esterna da questo materiale.
• Il polietilene a bassa pressione è molto elastico. Quando si tenta di rompere o di emergenza si estende, pur mantenendo la sua integrità.
• L'installazione di tubi HDPE è facile da eseguire.

Tuttavia, l'uso di tubi in polietilene a bassa pressione presenta alcuni limiti:

Suggerimento: Il lavoro della pipeline dal PND è possibile a temperature da 0 a 40 gradi Celsius. Ciò significa che la posa del gasdotto nel terreno richiede un isolamento di alta qualità, e per la fornitura di acqua calda o l'organizzazione del sistema di riscaldamento, i tubi PND non sono adatti.

Metodi di montaggio

A seconda dello scopo della pipeline, la loro installazione può essere eseguita utilizzando:

• raccordi;
• parti con riscaldatori;
• culo in cucina.

Con raccordi

Questo tipo di connessione può essere caratterizzato come staccabile. È necessario nelle aree del gasdotto in cui può essere necessaria la riparazione locale o parziale, quindi con l'aiuto degli accessori è possibile smontare una parte del sistema e sostituire le parti con nuove.

I tubi in HDPE con un diametro massimo di 11 cm sono adatti per i collegamenti rimovibili e sono adatti per organizzare una condotta in HDPE per la fornitura di acqua fredda o il drenaggio dei liquami in una casa o appartamento privato.

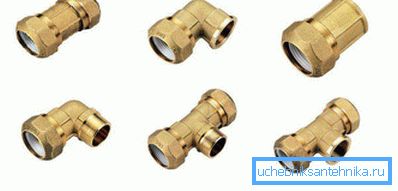

Per l'installazione del sistema sono necessari sia tubi in polietilene a bassa pressione che elementi di collegamento speciali: flange o raccordi. Gli esperti raccomandano l'uso di elementi di collegamento in ottone: sono più durevoli e facili non solo per l'installazione, ma anche per lo smantellamento.

Organizzazione del lavoro quando si usano raccordi per collegare tubi da HDPE:

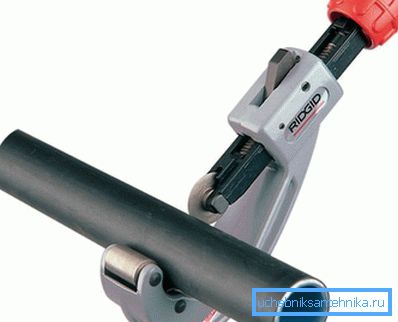

• Utilizzando un tagliatubi, è necessario tagliare i tubi da polietilene a bassa pressione alla lunghezza richiesta rigorosamente con un angolo di 90 gradi.
• Le estremità dei tubi devono essere pulite e contrassegnate - in base alla profondità del raccordo, per quanto tempo sarà necessario inserire una lunghezza di tubo nell'elemento di collegamento.

• Installare i tubi in HDPE con le proprie mani sarà più facile se le loro estremità e i fori del raccordo sono leggermente sporchi di sapone.
• Immediatamente prima di iniziare il lavoro, è necessario allentare i raccordi, se possibile. Quindi sarà più facile inserire le estremità dei tubi nell'elemento di collegamento fino all'arresto o alla marcatura applicata.
• Dopo aver posizionato correttamente i tubi nel raccordo, è necessario serrare i raccordi alla loro condizione originale.

Con l'aiuto di elementi riscaldanti

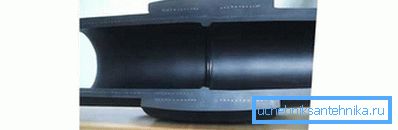

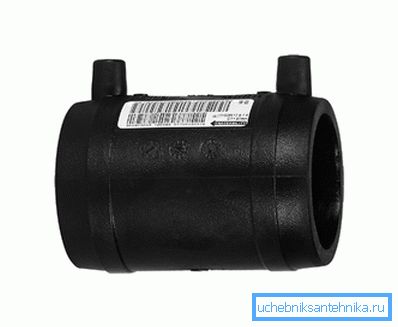

Per creare una sezione forte della pipeline, è possibile utilizzare la cosiddetta elettrofusione - infatti, gli stessi elementi di collegamento, solo con elementi riscaldanti. I raccordi di riscaldamento sono incorporati in tali raccordi, ai quali è necessario applicare la corrente per un breve periodo di tempo per riscaldarli. Come risultato del riscaldamento, tubi e raccordi in HDPE si fondono in uno stato tale da essere uniti, ma non deformati. L'installazione di tubi in polietilene in questo modo consente di ottenere una sezione di tubazione solida in condizioni ristrette in breve tempo. Un collegamento di questo tipo può essere creato su tubi con un diametro non superiore a 16 cm.

La procedura per l'installazione con l'aiuto di elettrofusione:

• Innanzitutto, utilizzando un tagliatubi, vengono preparate sezioni di tubo PND della lunghezza richiesta. I loro bordi, così come la parte di collegamento, vengono puliti e con l'aiuto di una matita o un pennarello viene applicata una marcatura alle estremità per inserire le sezioni del tubo nella parte di connessione fino a quando non si arresta.

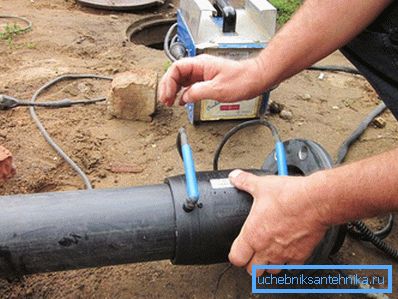

• Dopo aver posizionato i tubi nel raccordo, è necessario preparare la saldatrice per il funzionamento. I tubi con un elemento di collegamento sono posizionati nel posizionatore. I pin sul raccordo sono collegati al dispositivo. La durata della saldatura e altri parametri sono indicati sul raccordo.
• Solo dopo il completo raffreddamento la pipeline può essere rimossa dal posizionatore.

culo

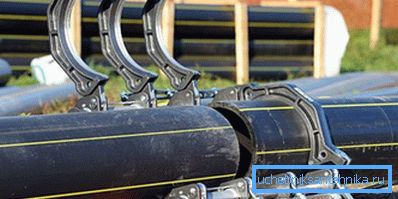

Questo tipo di collegamento è adatto per tubi PND di grande diametro. La saldatura testa a testa richiede un riscaldatore elettrico speciale.

I lavori in questo caso sono eseguiti come segue:

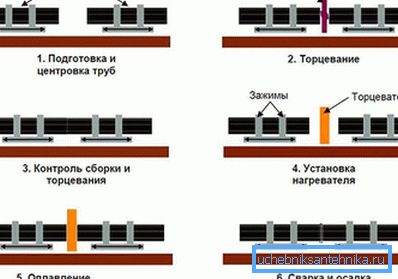

• Le estremità dei tubi sono preparate - tagliate con un angolo di 90 gradi, tagliate fino a che le estremità sono completamente lisce - fissate in modo da stare il più vicino possibile l'una all'altra. Un elemento riscaldante si trova attorno al luogo della futura connessione.
• I bordi dei tubi vengono riscaldati fino alla temperatura di fusione, dopo di che l'elemento riscaldante deve essere rimosso e attendere che il giunto si raffreddi completamente.
