Installazione di tubi sandwich per camino

Il camino tipo "sandwich" è attualmente il più utilizzato, perché è noto per le sue proprietà pratiche e l'immensa funzionalità. Parliamo di come l'installazione del tubo sandwich del camino.

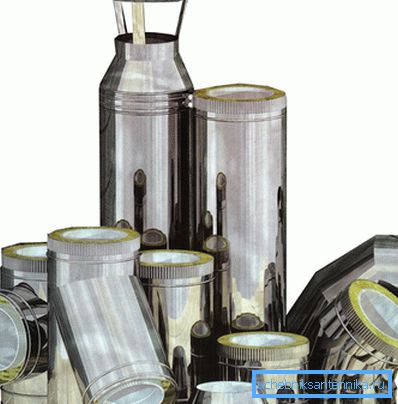

I vantaggi di questo design includono le seguenti proprietà:

• quasi completa assenza di condensa
• non c'è fuliggine sui muri,
• possibilità di incendio trascurabile,
• i camini sono facili da mantenere e, se necessario, riparati.

I tubi sandwich sono eccellenti come materiale per i camini negli edifici in legno, ad esempio nei bagni e in altri edifici in legno.

Come assemblare un camino

La canna fumaria fabbricata consiste di parti con una lunghezza di 1 m, in cui ciascuna è inserita nell'altra. Per capire meglio come viene eseguito il processo di installazione, è necessario chiarire esattamente come viene presentato lo schema del camino nella casa. Tutto è molto semplice: un prodotto è costituito da tubi esterni ed interni, il loro diametro è diverso e crea uno spazio in cui è posizionato lo strato isolante. Il tubo interno è solitamente in acciaio inossidabile e quello esterno che non ha bisogno di stabilità termica può essere realizzato sia in rame che in ottone.

Suggerimento: La galvanizzazione, se usata come materiale per i tubi, non sarà in grado di comportarsi normalmente durante il funzionamento del tubo, poiché durante il riscaldamento, così come durante il raffreddamento, cambierà costantemente il suo diametro.

I difetti elencati non sono in acciaio inossidabile. Inoltre, quando si utilizzano combustibili solidi, è possibile utilizzare l'acciaio inossidabile con proprietà termoresistenti.

Camino di riscaldamento

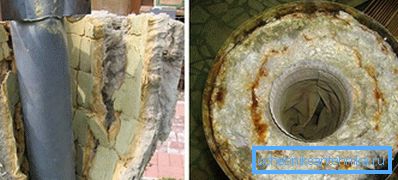

Durante l'installazione del sandwich del camino, viene usato come materiale per l'isolamento una speciale lana minerale di basalto. Con uno spessore di 24-60 mm, è utilizzato come isolante interno per tubi in argilla espansa e poliuretano. Tuttavia, spesso è necessario eseguire manualmente i lavori di installazione, il che richiede una cura particolare.

Metodi di connessione del tubo

Esistono diversi modi per connettersi:

• flangia;
• baionetta;
• e il cosiddetto "ponte freddo", "condensa", "fumo".

Ogni metodo ha le sue proprietà distintive. Ad esempio, l'opzione "fumo" è progettata in modo che i prodotti emessi dal monossido di carbonio non entrino nella stanza (di solito bagni). Il metodo, che tiene conto della formazione di condensa, è finalizzato a impedire il formarsi di formazioni di condensa lungo il tubo.

Il metodo di installazione della flangia implica che il fumo che passa attraverso la canna fumaria non incontri nulla di fronte ad esso che impedirebbe di lasciare il camino. Vi sono, naturalmente, i suoi inconvenienti associati alla disattenzione durante il montaggio. Se il montaggio non viene eseguito con una qualità sufficiente, la condensa potrebbe penetrare nelle fessure formate, con conseguente danneggiamento dell'isolamento.

Diversamente da quello a flangia, il metodo a baionetta elimina completamente qualsiasi ingresso di umidità, poiché qui la camera d'aria nel camino entra direttamente nella presa del sandwich inferiore, ma c'è la possibilità che il fumo fuoriesca.

Suggerimento: In modo che il fumo non danneggi la salute e la condensa non rovini l'isolamento, basta sigillare bene tutti i giunti e questa operazione è necessaria indipendentemente dal metodo scelto.

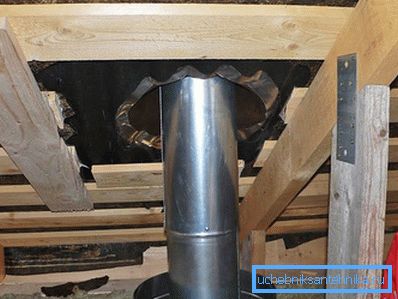

In questo caso, i tubi interni sono assemblati "per condensa" e l'isolamento dovrebbe essere presente in quei punti in cui il camino è in contatto con gli elementi in legno del tetto. Inoltre, il sandwich non è adatto per il collegamento diretto con il tubo.

Processo di assemblaggio

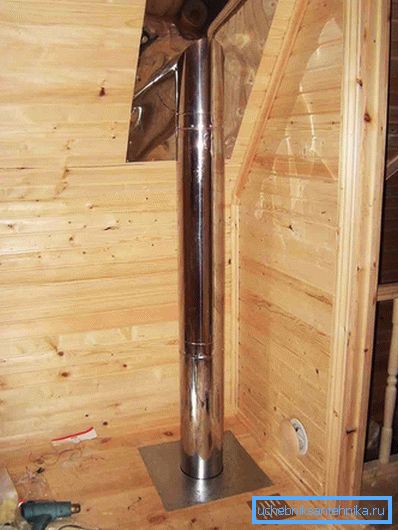

Va notato che l'installazione stessa non è difficile, perché per collegare il tubo sandwich non richiede particolari abilità costruttive. Come inizia il lavoro? La cosa principale da ricordare è che l'installazione dovrebbe iniziare sempre dal basso e terminare in alto, mentre il tubo esterno dovrebbe essere posizionato su quello interno.

Innanzitutto, è necessario collegare tutti gli elementi che compongono il camino. Iniziando a installarlo, è necessario considerare che un'estremità del tubo è alquanto ristretta; è inserito nel tubo inferiore. Poiché la canna fumaria non accumula fuliggine, è abbastanza facile rimuovere la condensa da essa. Questo può essere fatto installando tees speciali.

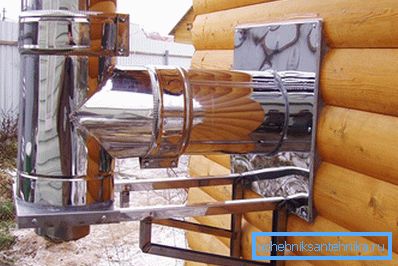

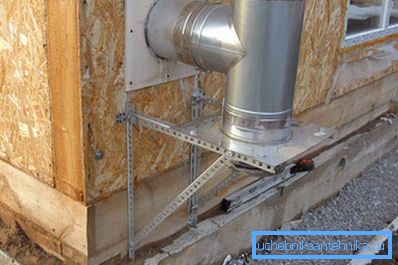

In secondo luogo, è necessario tenere il camino al piano di sopra, nel primo caso, considerare l'opzione attraverso il muro. Per fare questo, fa un buco sotto il tubo, il tubo è tenuto, e le cuciture sono chiuse con schiuma. I supporti sotto la staffa sono montati all'esterno, dopo di che è installato. Le tee sopra menzionate sono montate sugli angoli attaccati alla staffa, su cui possono muoversi. All'esterno, il muro può essere cucito con un foglio di compensato (circa 1 cm di spessore) o metallo. La staffa stessa deve essere verniciata o verniciata per proteggerla dalla corrosione.

Un foro della lunghezza richiesta viene praticato nell'adattatore, dopodiché viene inserito il sandwich stesso. A volte viene utilizzato un compito, cioè uno spazio appositamente lasciato tra il muro dell'edificio e il canale del fumo.

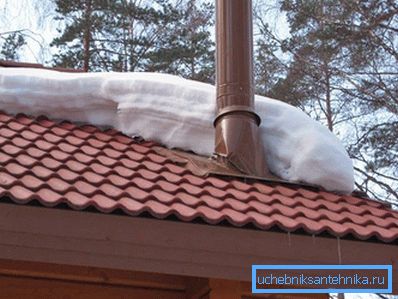

Se si tiene un camino nel tetto, è necessario prima rimuovere il tubo e solo dopo averlo montato sulla cassa.

Suggerimento: Con un'altezza del camino superiore a 1,2 m, è necessario serrare la struttura con cavi, bretelle con morsetti di aggraffatura, altrimenti il ​​camino collasserà sotto l'influenza di forti raffiche di vento.

Se il tetto è realizzato con materiali infiammabili, proteggerlo da possibili incendi. Per fare questo, sul tubo del camino, torreggiante sopra la piastrella metallica o ardesia, è necessario installare un deflettore con una griglia per l'estinzione di scintille (piccole cellule devono essere fatte).

Canna fumaria: cosa devi sapere

Successivamente è necessario il più possibile per fissare il camino. Tutti i tee e le ginocchia, così come gli altri componenti sono tenuti insieme con fascette stringitubo, e il tee stesso è rinforzato con una staffa. Se all'improvviso la parte più alta della canna fumaria è scarsamente o per nulla fissata, è meglio rinforzarla per ogni evenienza e assicurarti di conseguenza. Solitamente in questo caso vengono utilizzate le parentesi graffe, impostate con un angolo di 120 °.

Se non è chiaro in che modo sono fissati i giunti di aggancio, puoi saperne di più su questo di seguito. I tubi sandwich, come accennato in precedenza, sono inseriti l'uno nell'altro. Dopo la fine dell'attracco, quando sei convinto che non ci sono spazi vuoti e tutto è in ordine, questa connessione è sigillata con una clip di compressione. Se il tubo viene tenuto insieme ad un altro elemento, i morsetti devono essere utilizzati su entrambi i lati.

A proposito, la staffa di supporto può essere fatta a mano. Per la sua costruzione avrà bisogno di un paio di angoli (30, 50 mm). Questi angoli vengono tagliati nei segmenti necessari da una mola, viene praticato un foro per i bulloni M10 e M8 con un trapano, quindi tutto viene assemblato. L'intero processo può essere trovato e visto completamente su video su Internet.

Quindi, abbiamo smontato come assemblare il tubo nel modo giusto, cosa e come collegare, come installare il tubo nella stufa, come passare attraverso il muro e il tetto e come ripararlo. Ora, in effetti, puoi parlare della fine dell'installazione.

Completamento dell'installazione del tubo sandwich del camino

C'è una sfumatura piccola e poco appariscente che le persone non sanno o non si dimenticano - è necessario rimuovere il film dai tubi. È stato appositamente incollato per proteggere i tubi da graffi e sporco, ma ora che il camino è montato e installato, non ce n'è bisogno. Inoltre, se si dimentica di toglierlo, in seguito inizierà a slazit sotto l'influenza delle condizioni meteorologiche, e darà un aspetto disordinato al camino.

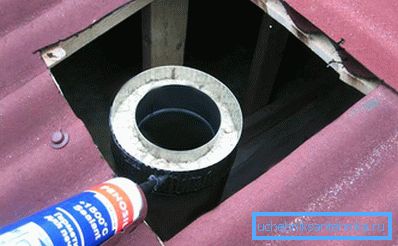

La lunghezza normale del camino finito dovrebbe essere di circa 5 m, un massimo di 6 m. Questa distanza è considerata dalla griglia del forno verso l'alto. L'intera struttura deve essere controllata, ogni giunzione o passaggio inosservato deve essere sigillato. Il sigillante normale non funziona, hai solo bisogno di resistente al calore, può resistere a temperature fino a 1000 ° C. Tale sigillante viene applicato sulla superficie esterna di entrambi i tubi interni e esterni. Se c'è una transizione da un tubo a parete singola a un tubo a doppia parete, il cerchio esterno viene coperto con un sigillante. Quando questa parte del lavoro è terminata, è necessario verificare i punti potenzialmente pericolosi in cui il tubo può riscaldarsi di più. Consigli su quale sia la temperatura lì.

Volete pulire in seguito il camino è stato facile e semplice? Assicurati di rivederlo in anticipo. Cos'è? Così chiamato una piccola parte rimovibile, appositamente disposti nella parete del camino. Potrebbe sembrare un buco con una porta.

video

Il camino è assemblato utilizzando la condensa come segue:
