Installazione fai-da-te di tubi di rame: metodi di

03-08-2018
Tubi

In questo articolo descriveremo come l'installazione di tubi di rame con le proprie mani e quali strumenti possano essere necessari per questi scopi. Nonostante il fatto che i componenti di metalli non ferrosi siano poco richiesti nella costruzione di impianti idraulici e di riscaldamento, l'argomento non cessa di essere rilevante, in quanto i tubi di rame di medio e piccolo diametro sono utilizzati in vari campi.

Immediatamente, notiamo che l'installazione del rame è significativamente diversa dal lavorare con altri tipi di tubi metallici. Ma prima di installare i tubi di rame, ti spiegheremo i principali vantaggi e svantaggi di questo materiale.

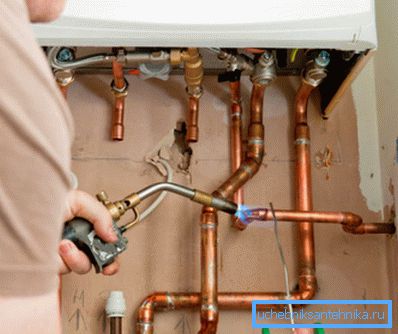

Collegamento del sistema di riscaldamento alla caldaia

Caratteristiche principali

Sulla foto - tubi di rame

Molti hanno visto una divertente esperienza basata sulla scienza utilizzando un tubo di rame e un magnete al neodimio. Si scopre che i fuochi, dove il magnete nel tubo di rame si muove lentamente, non è l'unico vantaggio dei prodotti realizzati con questo metallo colorato.

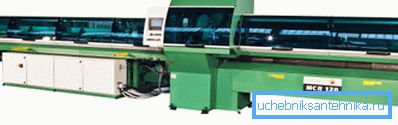

Laminatoio - attrezzature moderne per la produzione di tubi di rame

Tra i vantaggi di questo noleggio, segnaliamo quanto segue:

  • resistenza al metallo non ferroso ai processi ossidativi;
  • facilità di lavorazione grazie alla morbidezza del metallo;
  • facilità di installazione a causa dei diversi metodi di assemblaggio della pipeline;
  • sicurezza ambientale e impatto zero del rame sulle caratteristiche del mezzo trasportato;
  • aspetto attraente, e quindi la possibilità di utilizzo nella maggior parte degli interni moderni e classici.

Tuttavia, vi è uno svantaggio principale a causa del quale le condotte in rame non sono diffuse: si tratta di un prezzo elevato.

I principali metodi di installazione delle condotte in rame

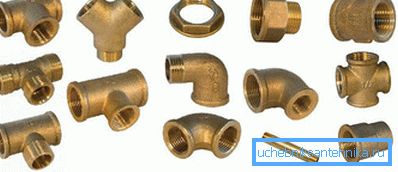

Raccordi filettati

I metodi di installazione dei sistemi di riscaldamento o idraulici sono determinati dalle caratteristiche dei tubi utilizzati.

Il rame è un metallo morbido, quindi i metodi tradizionali di unione con la filettatura sono rilevanti solo per i prodotti a pareti spesse.

Ma dal momento che la maggior parte degli acquirenti, per motivi di risparmio economico, acquisisce prodotti laminati a pareti sottili da metalli non ferrosi, ci concentreremo su tali metodi di installazione come:

  • saldatura per saldatura;
  • collegamento mediante raccordi a pressare;
  • spora con raccordi a pinza.

Considerare ogni metodo in modo più dettagliato.

Saldatura torcia acetilene

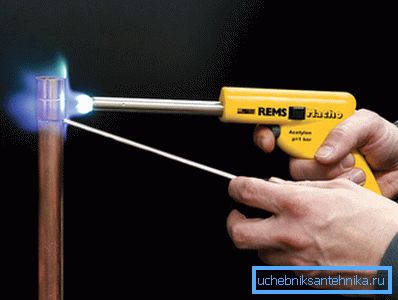

Un esempio di come viene applicata la saldatura ai tubi di rame.

La saldatura può essere effettuata mediante l'uso di raccordi speciali senza filettatura. Inoltre, è possibile saldare usando una presa fatta da sé. In questo caso, per il tubo di rame viene utilizzato uno speciale expander per tubi.

L'espansore per tubi è un utensile manuale, la cui parte lavorativa è inserita nel foro del tubo. Scorrendo la maniglia attorno al suo asse, le pareti sono svasate e la sezione trasversale acquisisce un diametro maggiore senza compromettere l'integrità della parete.

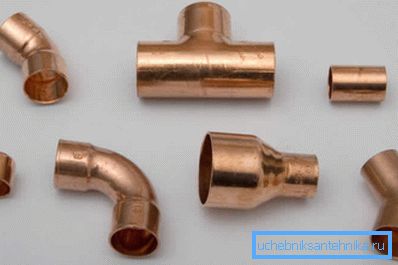

Raccordi di saldatura

Le istruzioni di saldatura sono le seguenti:

  • utilizzando un cutter speciale, tagliare il tubo alla dimensione desiderata;
  • quindi utilizzare la tramoggia per tubi di rame e rimuovere lo smusso esterno e interno dall'estremità;
  • successivamente, puliamo il bordo del prodotto preparato usando carta smerigliata a grana fine o nastro adesivo brillante;
  • inoltre, allo stesso modo puliamo la superficie interna del raccordo;
  • l'estremità nuda del tubo e la superficie interna del raccordo sono coperti con uno strato di fondente o pasta speciale;
  • collegare tutti i componenti insieme e bloccarli in una morsa;
  • accendiamo la torcia dell'acetilene e riscaldiamo il giunto, facendolo passare gradualmente lungo la giunzione con una lega di saldatura dura;
  • dopo che il metallo si è riscaldato, cancelliamo la saldatura in eccesso con uno straccio;
  • dopo il completo raffreddamento, l'unità risultante è pronta per il funzionamento.

Le istruzioni di saldatura che usano un espansore per tubi sono le stesse e possono essere applicate quando è necessario costruire un tubo senza utilizzare un raccordo.

Importante: per una maggiore attrattiva del giunto saldato, l'area di saldatura può essere carteggiata con carta smerigliata a grana fine. Il colore del metallo nell'area in cui è stata eseguita la macinatura sarà leggermente più leggero, ma si scurirà nel tempo.

Connessione collet

Esempio di installazione con raccordi a pinza

L'espansore per tubi di rame può essere utilizzato non solo durante l'esecuzione della saldatura, ma anche quando si esegue una connessione a pinza.

Considera quanto segue: come eseguire questo tipo di installazione:

  • Per cominciare, prepariamo la pinza per tubi di rame e raccordi speciali. Assicurarsi che i componenti raccolti siano realizzati anche in rame o in leghe contenenti questo metallo non ferroso.
  • Nella fase successiva, inseriamo il dado a risvolto e l'anello di tenuta sul tubo.
  • Quindi, con il taglio pepato, espandiamo e inseriamo il gambo di raccordo, dopo esserci assicurati che ci siano due anelli di gomma su di esso, che assicurano la tenuta della connessione.
  • Dopo di che puoi stringere il dado.

Applicazione di pressatura a pressare

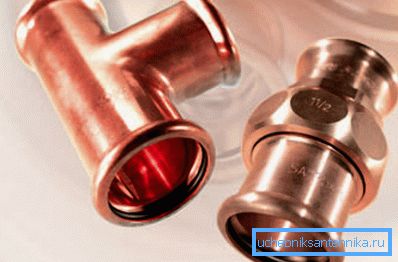

Raccordi a pressare in lega di rame alta

Importante: se si prevede di utilizzare un raccordo a pressione speciale, è necessario uno speciale attrezzo di crimpatura per il montaggio di tubi di rame.

Le istruzioni per il montaggio sono sotto molti aspetti simili all'uso dei raccordi a pinza, ma ci sono alcune differenze. Innanzitutto, non si utilizza un raccordo a pinza con un anello di tenuta e un dado a cappello, ma un prodotto simile, dotato di un manicotto morbido, che avvolge il tubo lungo l'intera circonferenza, formando così una connessione forte non separabile.

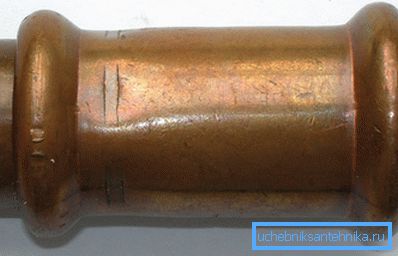

Raccordo pressa piegato

L'installazione è la seguente:

  • il tubo ad angolo retto viene tagliato con un potatore speciale;
  • smusso interno ed esterno viene rimosso dalla sezione trasversale;
  • il foro preparato è svasato;
  • il prodotto viene messo sul gambo del raccordo fino in fondo;
  • inoltre, con l'ausilio di speciali pinze a crimpare, l'intera struttura è fissa.

Importante: come già accennato, l'assieme non è separabile, quindi, prima di installare il raccordo, è necessario assicurarsi che tutte le dimensioni siano misurate correttamente.

Pinza a crimpare dispositivo

Le pinze per la stampa sul mercato sono rappresentate da due modifiche principali:

  • Utensili a mano - Dispositivi facili da usare, relativamente compatti, affidabili e manutenibili. Le prestazioni di crimpatura dipendono dalla lunghezza delle maniglie. Più lunga è la maniglia, più facile è applicare lo sforzo muscolare e più facile è ottenere il risultato desiderato durante l'installazione.
  • Strumento elettro-guidato - il funzionamento di tali dispositivi è molto più facile e più conveniente.

Le pinze a pressione, a seconda della modifica, possono essere fatte per lavorare con un diametro o possono essere universali e hanno diversi ugelli intercambiabili.

Importante: quando si eseguono i lavori di installazione, le pinze non solo premono i bordi del raccordo sulla superficie del tubo, ma anche premono dentro, formando scanalature che garantiscono la massima tenuta.

Quando si scelgono le zecche per uso singolo, è necessario dare la preferenza a strumenti poco costosi, facili e convenienti.

Applicazione di bender per tubi

Piegatrice

Parlando dello strumento per tubi di rame, è necessario notare l'uso di una curvatubi. Non è un segreto che l'impianto idraulico o di riscaldamento non è sempre dritto. A seconda delle caratteristiche del sistema o della configurazione della stanza, il tubo dovrebbe cambiare direzione in un modo o nell'altro.

Al fine di ridurre al minimo l'uso di raccordi, la direzione del tubo viene cambiata piegando. L'uso di attrezzature appositamente selezionate è giustificato dal fatto che le pareti sottili di un tubo piegato saranno deformate in modo uniforme e non si sgualciranno.

Le piegatrici per tubi sul mercato possono essere equipaggiate con un azionamento manuale o elettrico. L'apparecchiatura è caratterizzata dalla semplicità del dispositivo e quindi può essere montata a mano.

Se la curvatubi non è disponibile per un motivo o per un altro, è possibile utilizzare una molla speciale quando si installa l'impianto idraulico o il sistema di riscaldamento. Una molla del diametro appropriato viene posizionata all'interno del tubo, quindi viene eseguita gradualmente una piega, dopo la quale viene estratta la molla. Gli anelli rigidi della molla interna stanno scoppiando con le pareti di rame e impediscono la formazione delle pieghe sul diametro interno della piega.

conclusione

In questo articolo, abbiamo esaminato le istruzioni per l'auto-assemblaggio di impianti idraulici e di riscaldamento utilizzando componenti in rame. Inoltre, abbiamo esaminato i principali tipi di strumenti che possono essere utilizzati per il lavoro di installazione.

Ci sono domande che necessitano di chiarimenti? In questo caso, informazioni più utili che puoi trovare guardando il video in questo articolo.
