Installiamo tubi in propilene: principi di lavoro

All'inizio del XXI secolo, grazie a una serie di vantaggi tecnici e tecnologici, i tubi di propilene per il riscaldamento e la fornitura di acqua calda e fredda diventarono molto popolari. L'industria produce diversi tipi di tali materiali, che si differenziano principalmente per la loro capacità di sopportare in una modalità costante l'una o l'altra temperatura dell'acqua.

Di seguito capiremo queste differenze, impareremo le regole del montaggio e vedremo anche una dimostrazione tematica del video in questo articolo.

Idraulico e riscaldamento in polipropilene

Nota. Va notato che i cosiddetti tubi di propilene sono realizzati in polipropilene e sono spesso indicati nella documentazione mediante l'abbreviazione russa PP o inglese PPR.

Varietà di materiali

Brevi caratteristiche tecniche dei tubi in propilene

• Prima di tutto, va ricordato che i tubi in propilene possono essere di sezioni diverse, che vanno da 20 mm a 125 mm - questa cifra, rispettivamente, influisce sul diametro interno, in modo che possano essere sempre selezionati in base alla necessità di pervietà. Inoltre, i prodotti sono distribuiti secondo il regime di temperatura, come si può vedere dalla tabella sopra, e il fattore limitante principale qui non è tanto lo spessore delle pareti quanto lo strato di rinforzo del foglio di alluminio o fibra di vetro.

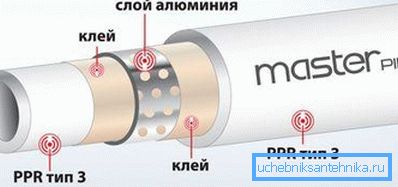

• La parete di propilene può essere solida, ma può essere rinforzata, solo la seconda opzione può essere eseguita in modi diversi. Cioè, il foglio può essere nel mezzo dello strato, come di solito è il caso con RN20, ma potrebbe essere più vicino alla superficie, come è fatto con RN In questo caso, la differenza non è solo la temperatura e la pressione possibili, ma anche il prezzo al dettaglio del prodotto - RN25 sempre vale di più

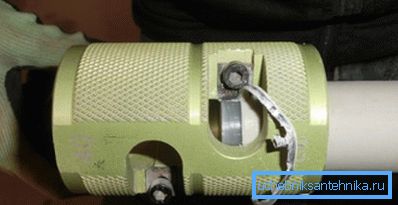

• Di regola, RN25 è un po 'più spesso di RN10, RN16 e RN20 e quando la fine del PPR entra nell'ugello caldo di un saldatore elettrico, lo strato di alluminio è esposto - il suo diametro coincide con il diametro interno dell'ugello. Ma quando si esegue l'attracco, l'istruzione richiede che l'adesione avvenga con materiali omogenei, cioè con PP, quindi la lamina deve essere pulita e con un coltello è piuttosto difficile da fare. Per tale stripping, viene utilizzato uno speciale rasoio del diametro richiesto, che rimuove sia lo strato superiore di polipropilene che il foglio di alluminio, dopodiché è possibile iniziare la saldatura.

Saldatura di polipropilene

Nota. Nel complesso, decidi tu stesso cosa usare per il sistema di approvvigionamento idrico - tubi in propilene o metallo-plastica - le loro caratteristiche tecniche sono quasi le stesse. Tuttavia, la plastica metallo ha un punto debole significativo: si tratta di raccordi metallici per tubi che, come qualsiasi metallo, hanno una risorsa operativa molto più piccola di qualsiasi altro polimero.

Prima di tutto, hai bisogno di un saldatore per il lavoro, e se fai il plumbing o il riscaldamento con le tue mani nel tuo appartamento (casa), allora la potenza dello strumento non conta molto per te - anche il dispositivo più debole si riscalda fino a 300 ° C, e avrai solo bisogno di 270 -280? C.

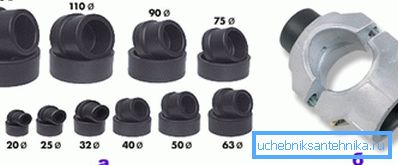

Esistono tre tipi di saldatori: xiphoid, come nella fotografia superiore, molotochiiformi e spirale: per i primi due tipi, vengono utilizzati gli ugelli di coppia e per la biella si è disaccoppiati, ma ciò non influisce sulla tecnologia del processo di saldatura.

Le punte per saldatura PPR sono realizzate in lega di alluminio (se l'oro e l'argento non vengono presi in considerazione, allora AL può essere definito il metallo più conduttore di calore sulla Terra), ma possono anche essere rivestiti con Teflon. Con tale rivestimento, i tubi e i raccordi di propilene non aderiscono al metallo caldo, quindi il processo di saldatura è più semplice e il numero di odori sgradevoli viene significativamente ridotto.

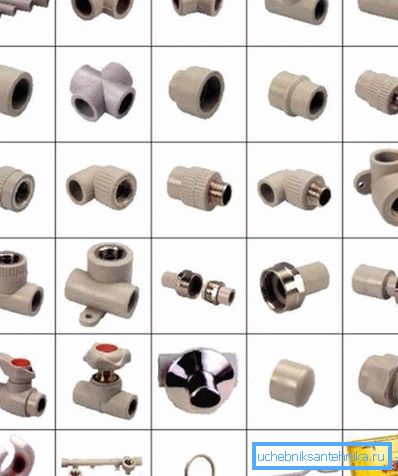

L'ancoraggio avviene utilizzando raccordi, che sono accoppiamenti, angoli di 32?, 45? e 90?, tee, riduzioni, contorni (tubi a forma di arco corto per compensare le intersezioni), riduzioni e spine.

Ci sono anche raccordi filettati (per passare al metallo) e valvole a sfera in PP, che sono molto più redditizie dell'ottone e, inoltre, siluminosi, poiché la vita operativa del polipropilene non è paragonabile al metallo - è di diversi ordini di grandezza più alta.

Tabella dei parametri di saldatura in polipropilene

Affinché i tubi di propilene siano interconnessi in modo affidabile, è molto importante, durante le operazioni di brasatura, osservare i parametri indicati nella tabella sopra. Ad esempio, per la sezione trasversale più comune di 20 mm, il tubo deve adattarsi a 14-17 mm nel raccordo, tenerlo premuto per 5-6 secondi in un ugello caldo e dopo 2-3 minuti per l'ancoraggio.

Se la fine si addentra più profondamente nel raccordo, si appiattisce, e questo può non solo ridurre la permeabilità, ma anche creare un inceppamento non udente, cioè portare l'intera pipeline fuori ordine (nella foto in basso, il frammento n. 4 mostra una sezione della corretta saldatura).

Per saldare i tubi in propilene, è necessario riscaldare il saldatore impostando la temperatura sul termostato su 280 ° C (supponendo che la temperatura della stanza non sia inferiore alla temperatura ambiente) e inserire il tubo e il raccordo nell'ugello caldo. Dopo che la fine ha raggiunto la profondità desiderata, tenere il PPR nell'ugello caldo per il tempo specificato nella tabella e rilasciarlo bruscamente. Quindi collegare i due frammenti e mantenere di nuovo il tempo assegnato.

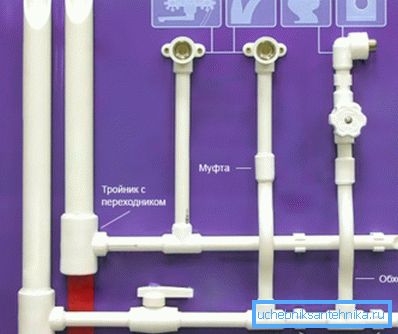

Per facilità di installazione, il cablaggio è fatto meglio nei blocchi, ad esempio, si raccoglie l'area in acqua fredda, dalla caldaia a, immergendosi immediatamente nella toilette, contatore dell'acqua, lavatrice e lavandino. Questa opzione è molto più semplice che saldare la traccia di un frammento a una parete.

conclusione

Prima di eseguire la saldatura, è necessario prestare attenzione alle tubazioni del propilene e i raccordi sono asciutti e sgrassati, se necessario, pulire. Tutti i fissaggi sono fissati su staffe metalliche o clip di plastica, ma è possibile anche annegare i tubi nelle scanalature pre-fatte, quindi su intonaco.
