Involucro: varietà e caratteristiche dell'applicazione

Il tubo di rivestimento PND o il suo equivalente in acciaio viene utilizzato per rafforzare le pareti del pozzo. Immediatamente dopo che il pozzo è stato perforato, diventa necessario utilizzare un involucro (stringa). Dopo l'installazione della colonna nel pozzo, viene effettuato un tamponamento di cemento o argilla della canna.

E solo alla fine di questo lavoro, puoi essere sicuro che il pozzo è protetto in modo ottimale da galleggianti, acque sotterranee e altri rischi altrettanto importanti. Diamo un'occhiata più da vicino a come viene utilizzato l'involucro di metallo o plastica.

Caratteristiche dell'applicazione

L'involucro moderno per pali trivellati è costituito da sezioni di tubi rigidamente interconnessi. Lo spessore delle pareti della struttura, di regola, non supera i 4 cm.

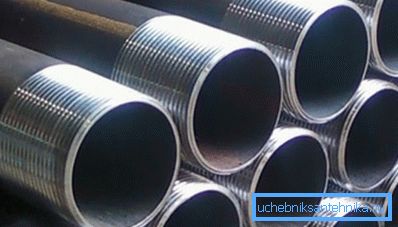

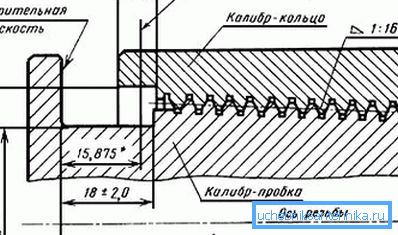

Il collegamento di più tubi in una singola struttura può essere effettuato mediante giunti di tubi. Per fare questo, i tubi sono dotati di una filettatura rastremata con un profilo triangolare.

L'intensità della penetrazione è determinata dal diametro del pozzo, dalle caratteristiche operative dell'attrezzatura di perforazione, dalle caratteristiche del terreno, ecc.

L'uso della custodia offre i seguenti vantaggi:

• la capacità di lavorare in un terreno debole saturo d'acqua;
• la possibilità che l'orizzonte si sovrapponga ai terreni fluttuanti;
• prevenzione di vibrazioni ed effetti dinamici sul terreno;
• assicurare l'installazione di pile;
• la possibilità di installare pile in prossimità di cantieri già funzionanti senza comprometterne l'integrità;
• minori costi di perforazione e successivo funzionamento del pozzo;
• garantire una protezione affidabile contro il collasso;
• garantire un controllo ottimale della perforazione fino al raggiungimento dello strato portante;
• la capacità di monitorare la conformità con l'ingegneria e le condizioni geologiche reali e progettuali direttamente durante la perforazione;
• perforazione ed estrazione efficienti di massi;
• riempimento efficiente di pozzi con calcestruzzo.

L'involucro industriale per pile è di due tipi:

• modifiche dell'involucro;
• modifiche fondamentali.

Entrambe le categorie sono utilizzate per rafforzare i pozzi durante la loro perforazione e il successivo utilizzo. Il prodotto immerge il terreno e non consente di sbriciolare strati instabili di roccia.

La perforazione del corpo è eseguita come segue:

• Strati superiori di roccia forati;
• Nella rientranza risultante è abbassata e colonna cementata;
• Tra il diametro esterno della colonna e il diametro interno del pozzo, viene versato il calcestruzzo (meno spesso viene posata la malta di argilla);
• Dopo che il calcestruzzo ha guadagnato forza sufficiente, una tubazione di diametro minore viene abbassata nella colonna primaria e la perforazione continua;
• Dopo che il tubo successivo ha preso la posizione desiderata, il lavoro continua di nuovo fino a quando l'attrezzatura di perforazione raggiunge la profondità di progetto.

Caratteristiche costruttive

Il tubo di rivestimento GOST ha una serie di requisiti stringenti per queste strutture.

Ad esempio, nonostante il diverso spessore delle pareti e la configurazione delle colonne, questi parametri devono rispettare i limiti stabiliti dalle regole:

• Se i tubi di rivestimento secondo GOST 632 80 sono prodotti con precisione standard, la loro non rettilineità per 1 m con un diametro fino a 89 mm non può superare 0,7 mm e non può essere superiore a 1 mm con un diametro fino a 146 mm.
• Se vengono prodotti tubi di precisione migliorata, i parametri di non linearità non devono essere superiori a 0,5 mm per prodotti con un diametro fino a 146 mm.

Le istruzioni per l'uso dell'involucro per pozzi dipendono in gran parte dal materiale utilizzato nella loro fabbricazione. I prodotti moderni sono realizzati con ferro, acciaio, materiali polimerici, cemento amianto e legno.

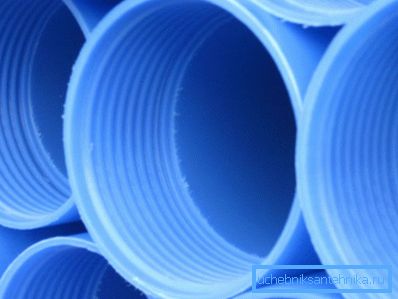

Attualmente, le più diffuse sono le costruzioni prodotte usando materiali polimerici, come ad esempio il cloruro di polivinile (PVC).

Tra i vantaggi delle colonne in PVC sono i seguenti:

• prezzo più basso rispetto alle controparti in metallo;
• alta resistenza rispetto al cemento amianto;
• assoluta resistenza ai processi di corrosione e, come risultato, risorsa operativa pressoché illimitata;
• resistenza a sollecitazioni meccaniche fino a 5 t;
• superficie interna ed esterna perfettamente liscia e, di conseguenza, facilità d'uso con le proprie mani.

Materiali e accessori correlati

Di per sé, la colonna, indipendentemente dal materiale di cui è composta, non è in grado di gestire i compiti assegnati in primo piano.

Per garantire un'adeguata efficienza operativa, vengono utilizzati numerosi accessori correlati, tra i quali annoveriamo le seguenti categorie:

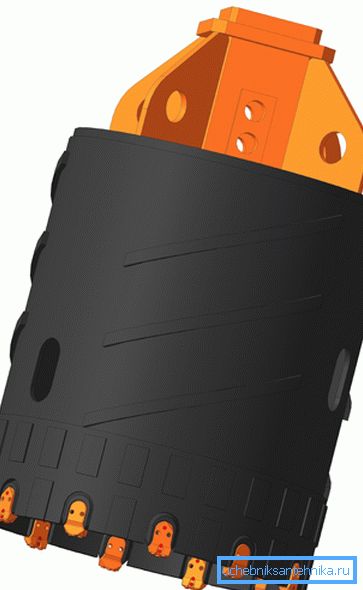

• Cutter - è un elemento di taglio, che è montato sulla sezione del coltello all'inizio del tubo. Per mezzo dei tagliatori, la colonna è sepolta e posizionata nel terreno.

La taglierina è fabbricata utilizzando materiali come acciai al carburo o metalli duri.

Come regola generale, l'acciaio viene utilizzato nella produzione della testa e del gambo, che non entrano in contatto diretto con il terreno durante il processo di perforazione. Le leghe di Pobeditovye sono usate nella colata di denti che distruggono il terreno, e quindi dovrebbero essere caratterizzate da proprietà ad alta resistenza.

Una condizione importante che deve essere soddisfatta nella produzione di incisivi è l'alta qualità dei denti e dei picchi della testa.

Importante: la maggior parte dei tagliatori prodotti oggi è sottoposta a test pre-vendita. Durante i test, lo spike viene controllato dal carico meccanico di taglio.

Le moderne frese sul mercato sono rappresentate da due principali varietà: rimovibili e saldabili.

La scelta di una o un'altra categoria di accessori è fatta in base alle peculiarità dei tubi utilizzati.

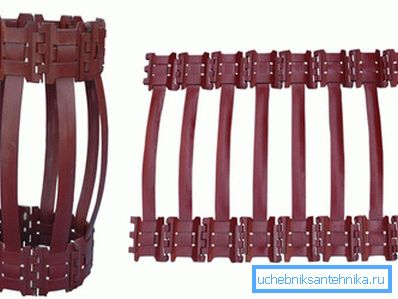

• Centralizzatore - usato per dare alla corda dell'involucro una posizione rigorosamente perpendicolare e una distanza uniforme dal bordo del pozzo lungo tutto il suo perimetro.

I tappi di centraggio sono una condizione essenziale che assicura una spolveratura della colonna di alta qualità ed efficiente. L'installazione di centralizzatori sui tubi viene effettuata con incrementi non superiori a 9 metri. Strutturalmente, il dispositivo è un ugello nella forma di un giunto con ali distanziatrici.

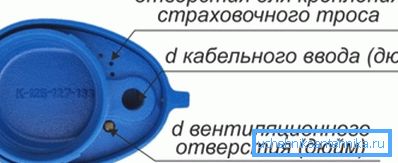

• Il tappo del corpo è un dispositivo che viene installato sulla corda del pozzo per evitare che il terreno e altri corpi estranei si riversino nella loro cavità.

La copertura non solo chiude saldamente la testa pozzo, ma, a seconda della modifica, può essere dotata di un gancio e di una serie di terminali per il collegamento e il proseguimento del funzionamento delle apparecchiature di pompaggio. I cappucci del case sono spesso realizzati in alluminio o plastica. Sia quella che l'altra variante mostra la sufficiente durata e tenuta di un portico.

• Gli adattatori sono rinforzi strutturali progettati per il passaggio da un grande diametro della stringa dell'involucro a un diametro inferiore di tubi in cui è possibile posizionare la parte filtrante.
• Accessori di montaggio - utilizzati per l'installazione di tubi. In base alla profondità del pozzo, vengono applicati vari utensili, compresi i supporti di sollevamento e abbassamento, gli ugelli di sollevamento, ecc.

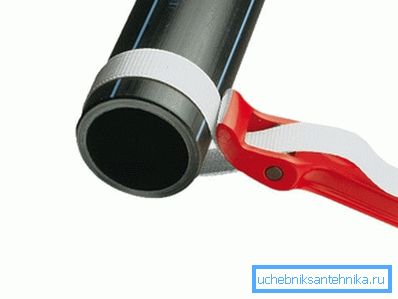

Lavorando con colonne ed elementi filtranti con un diametro non superiore a 30 mm, è consigliabile utilizzare chiavi a cinghia per l'alloggiamento. Più spesso, l'uso di chiavi del tipo di cintura si applica a colonne fatte di polivinilcloruro.

Importante: il serraggio flessibile della cinghia consente di afferrare il tubo con una sezione trasversale rotonda o ovale e allo stesso tempo di non deformarlo.

Per semplicità ed efficienza di utilizzo, la chiave del tipo a cintura è dotata di una pinza a cricchetto, una cinghia in nylon e un supporto prisma centrale.

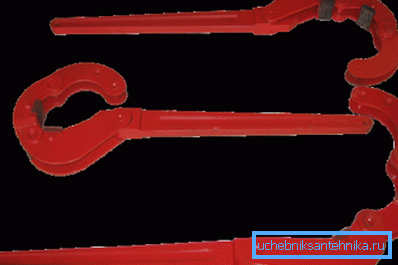

Per lavorare con tubi di rivestimento in metallo, è consuetudine utilizzare una chiave incernierata che, a differenza dell'analogo della cinghia, fornisce una presa più stretta, ma allo stesso tempo non è in grado di deformare l'acciaio.

conclusione

Ora sai cos'è un involucro e come viene utilizzato per lo scopo previsto. Applicare le informazioni ottenute può essere praticato, ad esempio, sistemando bene un acquifero nella dacia.

Hai qualche domanda da chiarire? In questo caso, informazioni più utili che troverai guardando il video in questo articolo.
