Isolamento dei tubi - tipi e caratteristiche
Tutti i tipi di condotte, indipendentemente dalla loro ubicazione, sono più o meno esposti all'ambiente. Per minimizzare questo effetto, viene applicato l'isolamento del tubo. Successivamente, esaminiamo i principali tipi di materiali isolanti, le loro proprietà e applicazioni.
Informazioni generali
La scelta del guscio della pipeline dipende in gran parte dal tipo di posa. Ci sono tre opzioni per la posa:
| Underground nei canali | In questo caso, la pipeline è la più protetta dagli effetti negativi dell'ambiente. L'unica cosa necessaria è l'isolamento dei tubi di riscaldamento e il sistema di alimentazione dell'acqua calda per risparmiare l'energia termica del fluido trasportato. Se i canali si trovano sopra il livello di congelamento del suolo, è necessario anche l'isolamento per l'approvvigionamento idrico ordinario. |
| Channelless sotterraneo | Ciò implica la posa del sistema direttamente nel terreno. Di conseguenza, il gasdotto deve essere protetto dagli effetti delle acque sotterranee, ecc. |

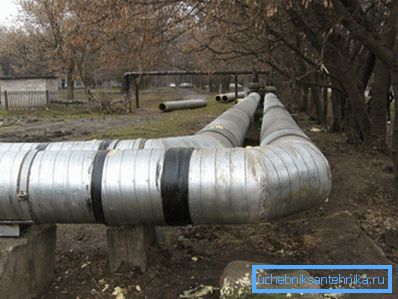

| Fuori terra | In questo caso, il design è soggetto a tutte le influenze atmosferiche, a causa delle quali è necessario l'isolamento anticorrosione e, più spesso, termico. |
Se il rivestimento viene scelto in modo errato o viene applicato in violazione della tecnologia, questo può portare a guasti del sistema, alla necessità di riparazioni urgenti o persino a una sostituzione completa.
Tipi di isolamento
Oggi, durante la posa di condotte, vengono utilizzati i seguenti tipi di materiali isolanti:
- bitume;
- foglia isolante;
- Scocca in poliuretano;
- Guscio di schiuma PU;
- Lana di vetro;
- Lana minerale;
- Guaina di gomma;
- Isolamento anticorrosione in polietilene.
Ora dai uno sguardo più da vicino a ciascuno di essi.

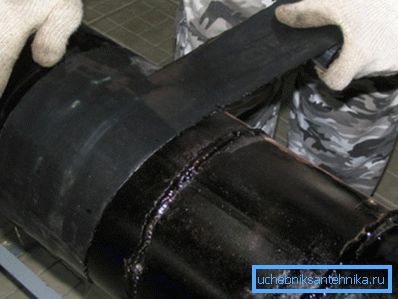

bitume
Non molto tempo fa, l'isolamento bituminoso dei tubi d'acciaio era il più comune. È un sottile strato di polietilene, che è protetto da un rivestimento bituminoso. Inoltre, la fibra di vetro viene spesso utilizzata su questo rivestimento.
L'impermeabilizzazione bituminosa dei tubi è progettata per proteggere la superficie dell'acciaio dalla corrosione, che può essere causata dal suo contatto con il terreno e da vari elementi chimici nel terreno. Molto spesso in questo modo coprono i binari, che sono posati in terra sabbiosa, sassosa o argillosa.
Fai attenzione! La temperatura operativa media del sistema coperto con bitume dovrebbe essere compresa tra -40 e +65 gradi Celsius.

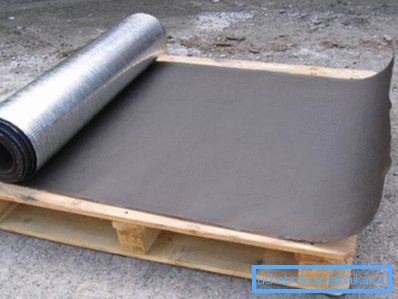

foglia isolante
Folgoizol può anche essere attribuito a rivestimenti bituminosi, poiché è costituito da un sottile foglio di alluminio e un legante bituminoso.
Tra i vantaggi di questo materiale ci sono i seguenti punti:
- Prezzo basso che offre redditività.
- affidabilità;
- Semplicità e velocità di applicazione: i tubi si trasformano in foloisol web.
Il più spesso, l'isolamento sventato del tubo è usato per la canalizzazione di canali e condutture dell'acqua e la rete di riscaldamento.

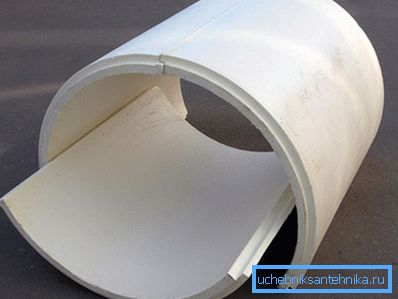

Scocca in poliuretano
Questo materiale è un cilindro pieghevole, che viene messo sul tubo, da qui il nome "shell".
Tra i suoi vantaggi ci sono:
- affidabilità;
- Istruzioni di installazione estremamente semplici;
- Buone proprietà di isolamento termico, grazie alle quali tale isolamento è più spesso utilizzato per il riscaldamento di tubi e la fornitura di acqua calda;
- durata nel tempo;
- Capacità di utilizzare sia per sistemi aperti che sotterranei.
Per questi motivi, l'isolamento dei tubi in poliuretano espanso è diventato recentemente uno dei più comuni.
Guscio di schiuma PU
L'isolante in schiuma PU viene applicato ai tubi dal produttore, ad es. vanno in vendita già nel guscio. In sostanza, il prodotto è un tubo in un tubo.
La tecnologia di applicazione di questo rivestimento è la seguente:
- Innanzitutto, la superficie dei tubi di acciaio viene lavorata mediante un'unità di sabbiatura. Ciò consente di assicurare una buona adesione del rivestimento alla superficie in acciaio, poiché viene pulito da sporcizia, ruggine e scala di saldatura.
- Quindi il tubo viene inserito nel guscio di polietilene.
- Dopo di ciò, il poliuretano liquido viene versato nello spazio tra la parete interna e l'isolamento esterno, che successivamente solidifica.
Va detto che il guscio può essere non solo in polietilene, ma anche zincato. Il suo tipo dipende dalle condizioni operative della pipeline. Inoltre, nel caso di posa di una tubazione aperta, la giacca in polietilene deve essere rivestita con vernice acrilica o siliconica, che la proteggerà dall'esposizione ai raggi ultravioletti.
Fai attenzione! La temperatura massima di esercizio nel sistema in cui viene utilizzato questo isolamento tecnico per i tubi non deve superare i 130 gradi Celsius.

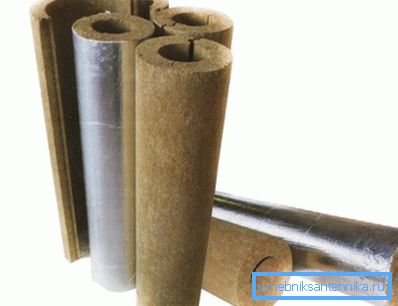

Lana minerale
Questo materiale è più spesso utilizzato per l'isolamento termico degli impianti di riscaldamento. Di norma, è costituito da gusci e materassini in lana minerale, che possono essere applicati su tubi di diametro diverso.
Va notato che in caso di bagnatura, la lana minerale perde le sue proprietà, quindi deve essere impermeabilizzata e protetta con coperture zincate. Pertanto, nonostante il basso costo del materiale, non è il più redditizio, soprattutto se è necessario isolare un'ampia sezione del gasdotto.
Suggerimento: La lana minerale è un eccellente isolamento acustico dei tubi di scarico, in particolare per le bretelle in plastica.

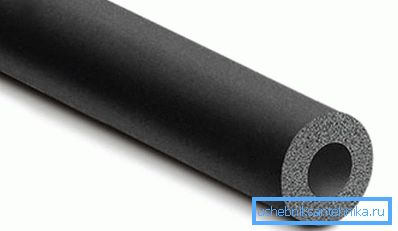

Isolamento in gomma
L'isolamento in gomma per tubi viene utilizzato come isolamento. Il più spesso è distribuito nella forma di tubi vuoti. Per l'isolamento di tubi di grande diametro utilizzare fogli di gomma con uno strato adesivo che avvolge la tubazione.
La portata di una copertura di gomma è piuttosto ampia.
Molto spesso può essere trovato nei seguenti tipi di condotte:
- Sistemi di ventilazione per tubi;
- Rete di riscaldamento;
- Sistemi di approvvigionamento idrico;
- Oleodotti, ecc.
Questo materiale è ampiamente utilizzato a causa delle seguenti proprietà:
- Tenuta del vapore acqueo;
- Bassa conducibilità termica;
- Sicurezza antincendio;
- flessibilità;
- Resistenza a tutte le influenze atmosferiche;
- Facile installazione, in modo da poter isolare la pipeline con le proprie mani.
Queste proprietà sono dovute all'ampia portata del materiale. Va detto che la gomma può essere utilizzata anche per tubi fognari insonorizzati.

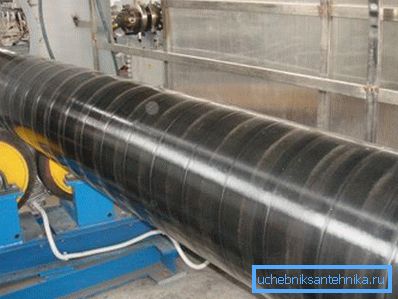

Isolamento anticorrosione in polietilene
L'isolamento anti-corrosione in polietilene è un involucro combinato costituito da più strati. Come nel caso di PPU, la protezione dei tubi con questo materiale viene effettuata nelle condizioni delle officine di produzione. Questo è consigliabile, in quanto consente di prevenire il verificarsi di corrosione, nel caso di strutture di montaggio in caso di maltempo.
Poiché non è difficile indovinare il nome, questo materiale è progettato per proteggere l'acciaio dalla corrosione. È usato in condotte sotterranee.
Di norma, l'isolamento in polietilene viene utilizzato per condotte di oleodotti e gasdotti. Per l'isolamento delle reti domestiche, è più opportuno usare una guaina di poliuretano espanso o altro materiale, uno di quelli sopra discussi.
Qui, forse, tutti i principali tipi di isolamento, che nel nostro tempo più spesso utilizzati durante la posa di condotte.
conclusione
Oggi, c'è una vasta selezione di diversi materiali isolanti per condotte. Ciò consente di risolvere con il loro aiuto una serie di compiti durante la posa di diversi tipi di condotte. Pertanto, l'isolamento delle tubazioni viene selezionato in base ai requisiti impostati per questo in uno o in un altro caso.
Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
