Isolamento termico dei tubi di riscaldamento e dei suoi tipi

21-05-2018
Tubi

Quando si installano tubi di calore, soprattutto quelli esterni, sono necessariamente isolati. Questo viene fatto per risparmiare energia termica del refrigerante e per proteggere la struttura dall'influenza dell'ambiente. Inoltre, la qualità dell'isolamento termico dei tubi di riscaldamento dipende dal costo del riscaldamento dell'ambiente e dalla durata del tubo di calore, quindi in questo articolo esamineremo le opzioni esistenti per l'isolamento termico e le loro caratteristiche.

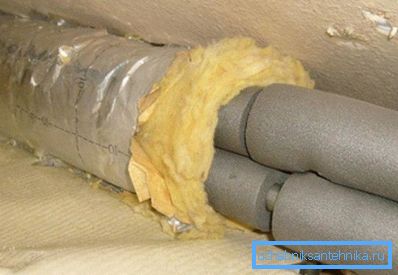

Isolamento termico della condotta di riscaldamento

Perché bisogno di isolamento

Se la necessità di isolamento della rete di riscaldamento esterna è chiara, è spesso in dubbio la necessità di isolamento termico delle tubazioni interne. Molte persone credono che il tubo di calore, che fornisce il termovettore ai radiatori, riscaldi anche la stanza in una certa misura, quindi non è necessario l'isolamento termico per i tubi di riscaldamento.

Tuttavia, in realtà, l'efficienza delle batterie è molto più elevata delle tubature, quindi, più energia termica va al radiatore, più efficiente sarà il riscaldamento. Inoltre, nelle case private, quando fuori c'è una temperatura negativa, l'acqua nel sistema potrebbe congelarsi.

Ad esempio, se la pipeline è incorporata nel muro, non sarà facile riscaldare la sezione congelata. L'isolamento termico per tubi per riscaldamento elimina questo problema.

Pertanto, l'isolamento del conduttore di calore consente di risolvere i seguenti compiti:

  • Riduce le dispersioni di calore nei tubi e quindi migliora l'efficienza del riscaldamento.
  • Elimina la possibilità di congelamento del refrigerante.
  • Proteggi la pipeline da influenze esterne negative.

Da quanto sopra, si può concludere che l'isolamento dei tubi per il riscaldamento è davvero necessario.

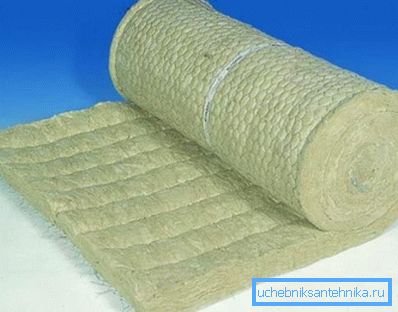

Rotolo di lana minerale

Materiali isolanti termici

Di norma, l'isolamento dei tubi di riscaldamento viene effettuato con i seguenti materiali:

  • Lana minerale;
  • polistirene;
  • Schiuma di polietilene;
  • Penoizol.

Ogni isolamento per tubi di riscaldamento presenta vantaggi e svantaggi. Pertanto, di seguito consideriamo le caratteristiche principali di ciascuno degli isolatori di calore elencati.

Lana minerale

La lana minerale è l'isolamento termico più tradizionale delle condutture di riscaldamento.

I suoi vantaggi includono i seguenti punti:

  • Possibilità di utilizzo con qualsiasi materiale per tubi;
  • Facile installazione;
  • Elevate proprietà di isolamento termico;
  • Resistenza al fuoco;
  • Prezzo basso;
  • Compatibilità ambientale;
  • Buoni tubi isolanti di riscaldamento.

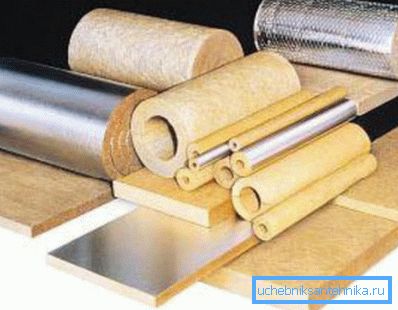

Nella foto - lamina lana minerale

Suggerimento: Gli isolanti termici in lamina, compresa la lana minerale, sono stati molto popolari ultimamente. La pellicola consente di migliorare le proprietà di isolamento termico e di proteggere l'isolatore termico dall'esposizione ambientale.

Nonostante questi vantaggi, la lana minerale non può essere definita un isolante termico ideale, poiché presenta seri svantaggi:

  • Elevata igroscopicità, grazie alla quale il materiale non assorbe solo l'acqua, ma assorbe anche il vapore dall'aria. Come risultato della bagnatura, la lana minerale cessa di funzionare come isolante termico.
  • Per le ragioni sopra esposte, vi è la necessità di eseguire l'impermeabilizzazione, e anche di utilizzare un involucro in acciaio zincato sopra i tubi, il che complica l'installazione e aumenta anche il costo dell'isolamento termico.

Pertanto, prima di effettuare una scelta, è opportuno prestare attenzione ad altri materiali termoisolanti per il riscaldamento dei tubi.

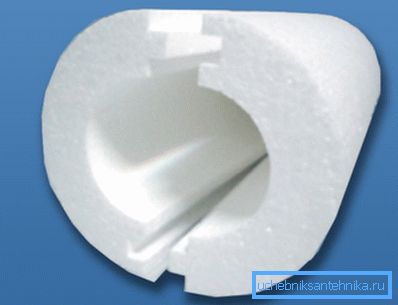

Conchiglia di polistirolo

polistirene espanso

Recentemente, il polistirene espanso, che nella gente comune è chiamato "plastica espansa", è diventato l'isolante termico più comune. Più spesso, sono abituati a vederlo quando riscaldano le facciate degli edifici. Tuttavia, è anche utilizzato con successo per vari tipi di condotte, incluso il riscaldamento.

Strutturalmente, questo isolamento delle condutture di riscaldamento è realizzato sotto forma di un "guscio", che consiste di due metà. Il collegamento delle due metà viene effettuato usando una connessione a spina.

Tra i vantaggi di questo isolante termico ci sono:

  • La semplicità e la velocità di installazione, in modo che non sia difficile riscaldare i tubi di riscaldamento con le proprie mani.
  • Buone proprietà di isolamento termico.
  • Resistente all'umidità.
  • Un'installazione corretta elimina la possibilità di ponti freddi.
  • Basso costo;

Per quanto riguarda le carenze, non ce ne sono molte:

  • Instabilità alle sollecitazioni meccaniche.
  • La temperatura massima nel sistema non deve superare i +80 gradi Celsius.

Pertanto, in alcuni casi, la schiuma è la scelta ottimale.

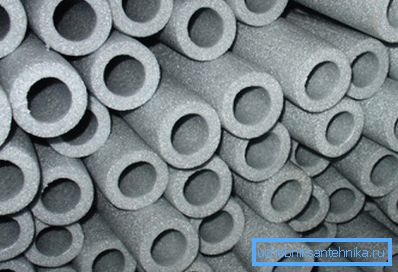

Tubi coibentati in polietilene espanso

Schiuma di polietilene

Molto spesso, questo isolante termico viene utilizzato per isolare i tubi dell'acqua, tuttavia è abbastanza possibile applicarlo ai tubi di riscaldamento. Strutturalmente, viene eseguito sotto forma di tubi morbidi con un lato tagliato per l'installazione.

Tra i vantaggi del materiale ci sono:

  • Buone proprietà di isolamento termico.
  • Tra le funzioni della schiuma di polietilene non si trova solo l'isolamento termico, ma anche l'isolamento acustico dei tubi di riscaldamento.
  • La capacità di resistere al gelo fino a -40 gradi Celsius.
  • Istruzioni di installazione estremamente semplici.
  • Elevata resistenza agli agenti chimici e ai vari media aggressivi.

Per quanto riguarda le carenze, sono anche presenti:

  • La temperatura massima del liquido di raffreddamento nel sistema non deve superare i +70 gradi.
  • La schiuma di polietilene infiamma e supporta facilmente il processo di combustione.

Per questi motivi, questo isolante termico è più spesso utilizzato per tubi di calore situati in trincee.

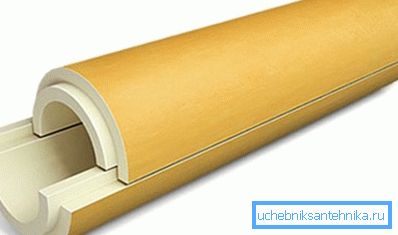

Scocca in poliuretano

Schiuma di poliuretano

Isolamento in schiuma di poliuretano è un altro tipo di isolamento, realizzato sotto forma di un guscio.

Ha alcune qualità positive:

  • La resistenza meccanica è molto più alta di quella del polistirolo espanso.
  • Eccellenti proprietà di isolamento termico.
  • Durevolezza.
  • Un'opportunità di applicare a temperatura del portatore di calore fino a 180 gradi, allo stesso tempo il limite inferiore fa-50 gradi.

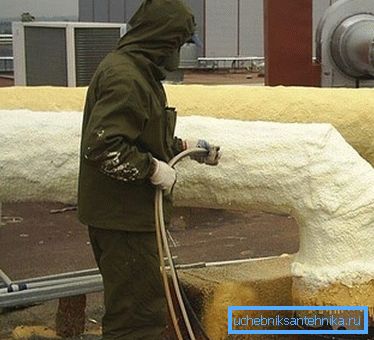

Tubi per riscaldamento in poliuretano espanso isolante

Fai attenzione! Per le tubazioni esterne è stata utilizzata schiuma poliuretanica liquida, che viene applicata utilizzando un'apposita attrezzatura a spruzzo.

Degli svantaggi possono essere distinti da un costo più elevato, rispetto ai materiali di cui sopra.

conclusione

Abbiamo considerato solo i tipi più comuni di isolanti termici. Tutti hanno proprietà diverse, quindi prima di scegliere un materiale, è necessario determinare le condizioni in cui la pipeline funzionerà. Ciò consentirà di eseguire l'isolamento in modo più efficace (vedere anche l'articolo Come scegliere le tubature per il riscaldamento corretto: comprendiamo i tipi di giunti e materiali).

Dal video in questo articolo, puoi imparare alcune informazioni aggiuntive su questo argomento.
