La classificazione dei tubi di acciaio indica il loro scopo

I tubi di acciaio sono ampiamente utilizzati nelle costruzioni domestiche e industriali. Servono come elementi di sistemi aperti e chiusi che trasportano una varietà di liquidi e gas. Applicali e come parti di metallo.

Nella vita di tutti i giorni vengono solitamente utilizzati per il riscaldamento e l'approvvigionamento idrico. Allo stesso tempo, la marcatura dei tubi d'acciaio darà il loro appuntamento.

Divisione del prodotto

Esistono sei classi di prodotti descritti dalle seguenti proprietà:

• il tipo di materiale, la sua omogeneità;
• metodo di produzione;
• forma della sezione trasversale;
• destinazione.

Tipi di tubi in acciaio secondo GOST

1. La nomenclatura dei tubi in acciaio secondo le norme statali n. 3262 e n. 10705/80 è intesa per il montaggio di condotte idriche e per gas, sistemi di riscaldamento domestici e industriali e la creazione di strutture in acciaio.
2. Gli analoghi secondo lo standard statale №20295 / 85 sono utilizzati per la sistemazione di condotte principali per gas, petrolio, rafforzamento del terreno e delle fosse.

Gradi di acciaio

Oltre a uno specifico GOST, la scelta dei prodotti dovrebbe tenere conto del tipo di acciaio da cui sono realizzati i prodotti.

Potrebbe essere:

• Cm-1;
• Cm-2;
• Cm-3;
• Cm-4;
• Cm-5;
• Cm-6;
• Articolo 7.

Le qualità garantite dell'acciaio sono suddivise in 3 categorie:

• La lettera A indica le qualità meccaniche del materiale;
• La lettera B è la sua composizione chimica;
• La lettera B indica la relazione dei componenti meccanici del prodotto con le sue caratteristiche chimiche.

Il grado A corrisponde sempre ai tipi di acciaio sopra elencati. Le note di istruzioni, se il prodotto è fatto di acciaio cosiddetto "bollente", è inoltre indicizzato dalle lettere KP, se dall'analogo "semi-quiescente" - PS. Quando non c'è tale marcatura, il metallo appartiene al tipo "silenzioso".

Varietà di prodotti in termini di dimensioni e metodi di produzione

Taglie standard di tubi in acciaio in base al loro diametro:

• analoghi capillari - 0,3 / 4,8 mm;
• prodotti di piccolo diametro - 5/102 mm;
• prodotti con una sezione media di 102/426 mm;
• tubi di grande diametro hanno più di 426 mm.

Forma della sezione e spessore della parete

Lo spessore delle pareti del tubo è suddiviso in:

• specialmente a parete sottile;
• A pareti sottili;
• normale;
• spessore;
• specialmente con pareti spesse.

Gli analoghi sottili hanno uno spessore di 1 mm, i prodotti più spessi - 19 mm.

Fai attenzione! Secondo GOST, tale spessore di parete di un tubo d'acciaio sembra essere piccolo. Tuttavia, tali analoghi sono in grado di resistere a carichi interni ed esterni di 20/50 tonnellate.

Esistono due classi di prodotti di lavorazione di precisione.

1. Prodotti di prima classe tagliare le estremità e rimuovere le sbavature.
2. La seconda classe è solo tagliata.

La forma del profilo di sezione per prodotti in acciaio è divisa in due categorie.

1. I tubi sagomati (profilo) fungono da elementi di strutture metalliche. Possono essere rettangolari, quadrati, ovali, romboidali, a coste, segmentari, a goccia, tripli, esagonali, ottaedrici, ecc.
2. Gli analoghi rotondi sono progettati per il trasporto di varie sostanze.

      Modalità di produzione

Secondo il metodo di produzione di tubi metallici sono divisi in 2 tipi.

1. Prodotto con vari metodi di saldatura: gas-elettrico; fornace (calcio); saldatura elettrica con resistenza.
2. Nel caso di un metodo continuo, vengono prodotti gli analoghi caldi e freddi pressati o laminati (deformati).

Caratteristiche che interessano i tubi di qualità del consumatore

1. La ruvidità interna dei tubi di acciaio porta alla crescita di depositi e prodotti di corrosione sulle pareti. Questo riduce il loro rendimento.

Il coefficiente di rugosità dei tubi di acciaio può essere diverso. Dipende dal metodo della loro produzione e condizione. Di seguito è riportata una tabella relativa a questo problema.

1. Quando si installano le proprie reti in acciaio, è necessario tenere conto della variazione della lunghezza del tubo dovuta all'espansione termica dovuta alle differenze di temperatura. Il coefficiente di allungamento lineare dell'acciaio è 0,0120 mm / m • K. Di conseguenza, il tubo da esso si espanderà quando la temperatura cambia da 50 ° a 6 mm.

Fai attenzione! L'allungamento lineare dei prodotti in metallo è 20 volte inferiore a quello degli analoghi in plastica. Un valore di parametro così basso è il loro importante vantaggio.

1. Il coefficiente di conduttività termica dei tubi di acciaio è piuttosto alto - 74 W / m • K. Questa proprietà è ideale per reti di riscaldamento e fornitura di acqua calda. Perché l'acqua fredda è cattiva, perché i tubi iniziano a "sudare", si bagnano e arrugginiscono.

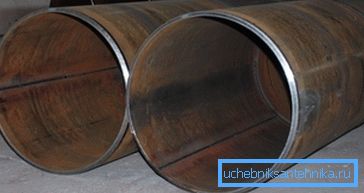

1. Con lo stesso spessore della parete, i prodotti senza saldatura sono più resistenti rispetto alle controparti saldate, poiché l'articolazione è un'area debole.
2. Il loro throughput dipende dalla dimensione del diametro interno dei prodotti.
3. Lo spessore della parete influisce sulla resistenza del tubo e sulla sua resistenza all'alta pressione.
4. Anche il rivestimento esterno svolge un ruolo importante. Se il tubo di acciaio nero è zincato, non arrugginisce quasi. Il prezzo delle controparti cromate è elevato, ma oltre alla maggiore resistenza alla corrosione, hanno anche un aspetto molto estetico.

conclusione

Se sei esperto nella marcatura e classificazione dei tubi di acciaio, puoi facilmente ottenere esattamente la varietà di cui hai bisogno.

Il video in questo articolo continuerà il suo tema.
