Modi popolari per collegare le tubature: una panoramica

Quando si installa un sistema di riscaldamento, un sistema fognario e un rifornimento idrico, è assolutamente necessario risolvere il problema dei tubi di collegamento. Allo stesso tempo, è necessario prendere in considerazione il materiale da cui proviene la pipeline, le condizioni operative del sistema e molti altri parametri. Studiando una varietà di metodi esistenti di connessione, non sarebbe superfluo considerare le opzioni più popolari.

Classificazione delle connessioni dei tubi

Per comodità, tutti i tipi di connessioni della pipeline sono divisi in 2 grandi gruppi:

• separabile - è possibile smontare il giunto con le proprie mani senza violare l'integrità del materiale. Una connessione filettata può essere considerata un esempio classico in questo gruppo, una filettatura viene tagliata alle estremità delle sezioni della tubazione e, se necessario, la giunzione può essere facilmente smontata;

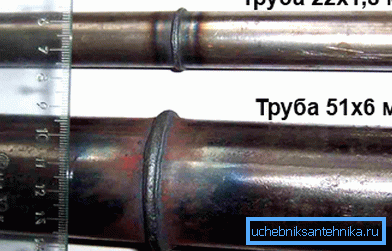

• unsplit - lo smontaggio è possibile, ma il materiale della tubazione ne risentirà. Un giunto saldato può servire da esempio in questo caso. La saldatura del metallo non consentirà di smontare la condotta in futuro, ma può essere tagliata a pezzi.

La classificazione proposta è troppo generica. E se nel caso di un giunto permanente non ci sono molte opzioni (saldatura, incollaggio o incastro), quindi nella categoria dei giunti rimovibili ci sono diversi modi interessanti.

Tipi popolari di connessioni della pipeline

Oltre alla praticità, la scelta del tipo di dock deve anche tenere conto delle proprietà del materiale, nonché della modalità di funzionamento della pipeline. Ad esempio, le acque reflue di una casa privata funzionano in modalità senza pressione, quindi la consueta dock per campana si adatta.

Ma nel caso dell'installazione del sistema di riscaldamento richiederà qualcosa di più affidabile. I seguenti sono i metodi più comuni.

compound a filettatura

Può essere considerato un metodo classico usato decenni fa.

L'istruzione non è cambiata da allora, è necessario agire nella seguente sequenza:

• il montaggio viene eseguito e viene fatto un segno sul tubo a cui sarà necessario tagliare il filo;

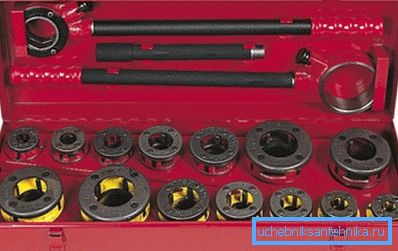

• In realtà, scolpito. Per comodità, la pipeline deve essere fissata in una morsa, la minima distorsione della piastra quando si tagliano i fili può causare perdite in futuro;

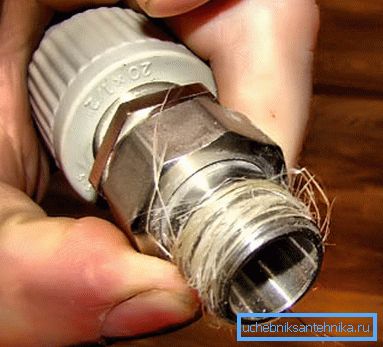

• viene eseguito il sottoscocca - un filo di lino o qualsiasi sigillante sintetico viene semplicemente avvolto sul filo. Il suo prezzo è minimo e la tenuta del giunto aumenta in modo significativo;

• il filo è avvitato sul raccordo. La connessione filettata dei tubi appartiene alla categoria dei tappi, che facilita lo smontaggio e la pulizia della condotta.

Fai attenzione! La filettatura indebolisce leggermente la sezione trasversale. Pertanto, è necessario evitare il più possibile gli effetti meccanici sul giunto.

Utilizzo di colletto (chiusura)

L'uso di un tale raccordo consente di collegare anche tubi di materiali diversi. La connessione è ottenibile staccabile, che può anche essere attribuita ai vantaggi dell'utilizzo di raccordi a pinza.

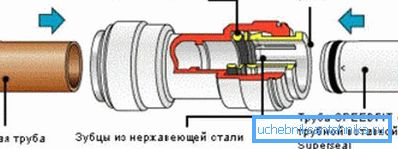

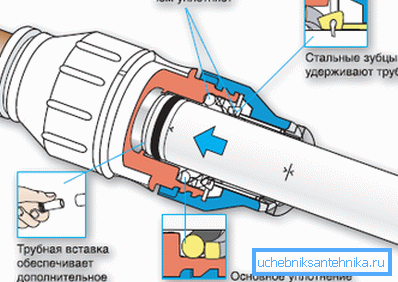

Quando si utilizza una connessione a pinza di tubi per unire materiali diversi, da un lato, la tenuta del giunto è ottenuta per mezzo di un dado e anello di compressione, e d'altra parte, mediante una pinza.

L'ancoraggio viene eseguito nella seguente sequenza:

• un dado e un anello di compressione sono posti sul tubo (in questa sequenza);
• poi il dado è serrato, l'anello è deformato e preme strettamente la fine della pipeline fino alla fine del raccordo;
• d'altra parte, il tubo viene semplicemente inserito nella pinza e retratto finché non si arresta. Il design crea una pressione sufficiente su di esso, in modo che la forza del giunto sia garantita.

Connessione mobile

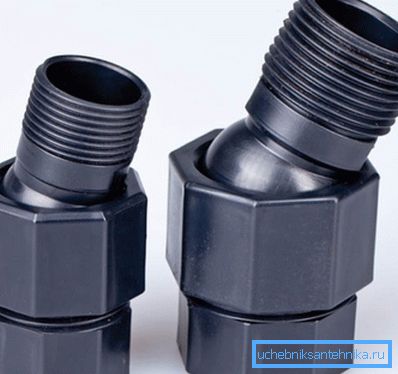

A volte i raccordi standard non consentono l'attracco all'angolo desiderato. In questo caso, è possibile utilizzare un tubo girevole. Questo metodo di unione sarà utile anche dal fatto che l'angolo di inclinazione può essere facilmente modificato senza smantellare una parte della tubazione.

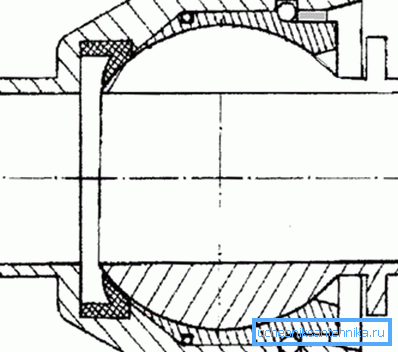

Tali elementi di fissaggio sono venduti già assemblati e la mobilità è ottenuta a causa di una costruzione insolita della presa. La campana stessa è piuttosto ampia e la parte del tubo che vi è inserita ha una forma sferica. Lo spazio tra la fine della pipeline e la superficie interna della presa è riempito con inserti in gomma e uno strato di lubrificante.

Fai attenzione! La risorsa di questo tipo di docking è limitata (il produttore indica il numero di giri garantito), quindi non si dovrebbe piegare o non piegare la pipeline inutilmente.

Per quanto riguarda l'angolo di rotazione, è solitamente nell'intervallo 40-50? I grandi angoli di sterzata complicano il design della parte girevole e mettono a repentaglio la tenuta del giunto. Il trasporto di liquidi corrosivi riduce notevolmente la vita della cerniera.

Tubo ad alta pressione

È appena necessario lavorare con l'alta pressione a casa (la pressione nel sistema di approvvigionamento idrico non può essere considerata tale). Ma nell'industria molto spesso i liquidi vengono trasportati sotto una notevole pressione, il che comporta requisiti più stringenti per le articolazioni.

I raccordi per tubi ad alta pressione con un numero elevato di spire e raccordi installati in questi luoghi avranno un basso grado di affidabilità rispetto a una tubazione con un numero minimo di spire.

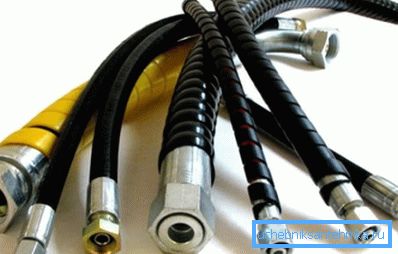

Per risolvere questo problema, vengono spesso usati tubi a pressione - tubi flessibili ad alta pressione. Esternamente, una tale manica sembra un normale tubo di gomma con raccordi metallici su entrambi i lati.

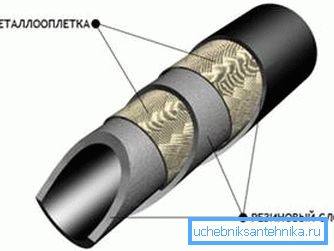

Nonostante la sua apparenza, il design di RVD è complicato. Il manicotto è costituito da uno strato interno di gomma speciale e la resistenza è ottenuta dal telaio di potenza costituito da fili metallici. Spesso ci sono molti power frames di questo tipo.

Il vantaggio principale di tali manicotti è che la rotazione è regolare e la resistenza al flusso del fluido è minima. Le estremità dei tubi sono fissate alla tubazione con raccordi metallici.

Americano: semplicità e affidabilità

Qualsiasi tipo di connessione di tubi deve essere affidabile e, se possibile, consentire lo smantellamento della sezione della condotta il più rapidamente possibile senza smantellare il resto della condotta. Per questi parametri, un americano fuori concorso.

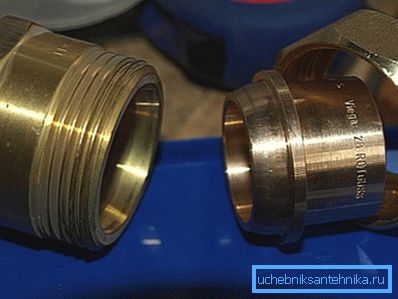

Per ancorare 2 sezioni del gasdotto in questo modo, sono necessari 2 raccordi filettati (uno con un colletto restrittivo), una guarnizione in gomma e un dado a risvolto. Alla fine della pipeline dovrebbe essere il filo interno.

Il raccordo del tubo americano viene eseguito nella seguente sequenza:

• la parte con la filettatura esterna è avvitata sulla sezione della tubazione con la filettatura interna;
• dopo di che viene il turno della parte con il collare, è necessario mettere su di esso un sigillante e un dado a cappello, dopo di che il raccordo è anche avvitato sul tubo;
• successivamente, rimane solo per stringere il dado svasato alla filettatura esterna del raccordo di ritorno.

Fai attenzione! A differenza della maggior parte degli altri tipi di docking, per smantellare una parte del gasdotto, non è necessario smontarlo completamente. L'intero processo di assemblaggio / smontaggio viene eseguito con un solo dado.

Connessione Tavrovoy

I giunti a T possono essere sia ad angolo retto sia ad angolo acuto, è necessario quando è necessario inserire un altro tubo in una tubazione esistente. Un esempio è un tubo di fognatura che va dall'appartamento al montante. È possibile fornire un collegamento in due modi: utilizzando raccordi speciali o saldature (se i tubi sono metallici).

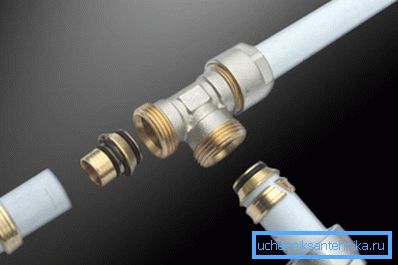

Per quanto riguarda i raccordi, per questo usiamo tees e croci, questi elementi ti permettono di creare un nodo complesso. Tale connessione con un tee può essere eseguita con uno qualsiasi dei metodi descritti. Può essere utilizzato con raccordi a crimpare, saldare PP (nel caso di tubi in polipropilene), connessione a presa (se si parla di acque reflue), ecc.

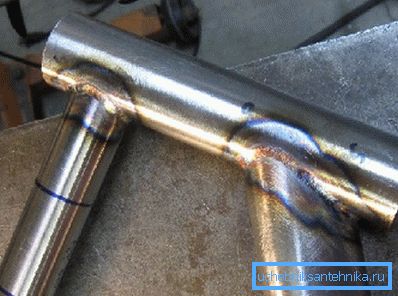

Insetare tubi metallici usando la saldatura è raro e abbastanza difficile per un idraulico alle prime armi. Il problema principale qui è contrassegnare correttamente il ritaglio sulla pipa in cui è necessario arrestarsi e alla fine della pipeline che si unirà.

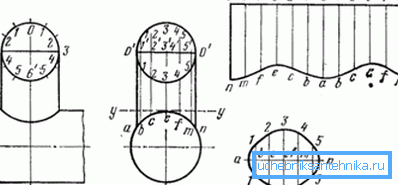

Per risolvere questo problema, è possibile utilizzare modelli speciali, in cui, a seconda del diametro, vengono visualizzate le curve che segnano il contorno del taglio, è possibile utilizzare anche programmi di marcatura speciali.

  Fai attenzione! Se i tagli non corrispondono perfettamente, allora le crepe dovranno essere cotti con pezzi di metallo, e questo influenzerà negativamente la tenuta. Pertanto, il markup dovrebbe essere focalizzato su.

Articolazione del capezzolo

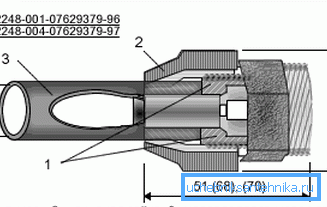

La connessione dei capezzoli dei tubi appartiene alla classe dei rimovibili e consiste nell'attacco effettivo (un manicotto filettato convenzionale e una spalla restrittiva), un anello di tenuta e un dado a cappello.

L'ordine di unire sezioni della pipeline in questo modo assomiglia un po 'ad un americano:

• Sul raccordo (manicotto filettato), è necessario montare l'anello di tenuta e il dado di raccordo;
• successivamente il raccordo viene avvitato sul tubo filettato;
• per completare il collegamento, rimane solo per avvitare il dado a risvolto sull'accoppiamento o all'estremità di un'altra tubazione.

Questo metodo viene spesso utilizzato quando è necessario incorporare un dispositivo di misurazione in un sistema esistente. Il montaggio è conveniente perché non vi sono quasi restrizioni sui diametri degli elementi da unire, per garantire la tenuta basta selezionare semplicemente il diametro richiesto del raccordo dello starter.

Connessione di stuccatura

Questo tipo di connessione può essere considerato uno dei più semplici. La connessione scanalata dei tubi appartiene alla categoria dei tipi di aggancio saldato della condotta saldati.

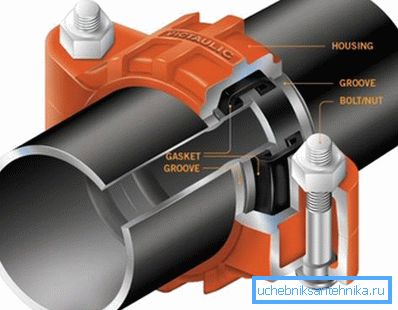

Gruvlok - il solito morsetto che ti permette di combinare rapidamente in un unico 2 tubi. Il design di questo elemento è piuttosto semplice: una custodia di plastica all'interno della quale è presente una guarnizione in gomma e bulloni su entrambi i lati. Stringendo i bulloni si crea la pressione necessaria, il bracciale di gomma si deforma saldamente contro la superficie della tubazione, garantendo così la tenuta del giunto.

La connessione allentata è l'opzione migliore dal punto di vista della manutenzione della condotta. In qualsiasi momento, i bulloni possono essere allentati, il morsetto viene rimosso e la sezione del tubo danneggiata può essere pulita o sostituita.

La costruzione di alcuni solchi è un po 'complicata e ha una sporgenza attorno all'intera circonferenza. Nella conduttura a una certa distanza dall'articolazione dovrebbe esserci una scanalatura: durante l'attracco, la sporgenza sulla scanalatura entra in questa scanalatura, fornendo una forza aggiuntiva dell'articolazione.

Alla fine

Nessuna pipeline può essere posata senza incontrare il problema di unire le singole sezioni. Dovrai scegliere tra una varietà di opzioni, ognuna delle quali ha i suoi vantaggi e svantaggi. L'articolo fornisce una breve panoramica dei metodi popolari di ancoraggio della pipeline.

Idraulico principiante con l'aiuto di queste informazioni sarà in grado di determinare l'opzione migliore per l'installazione. Il video in questo articolo discute alcuni tipi di connessioni staccabili.
