Modifica, marcatura e dimensioni dei tubi in polipropilene

Nel corso del tempo, gradualmente, ma sicuramente, l'approvvigionamento idrico e gli impianti di riscaldamento del metallo vengono trasferiti ai polimeri. È interessante notare che le dimensioni dei tubi in polipropilene sono calcolate in mm e non in pollici, come è stato fatto in precedenza (è possibile calcolare in qualsiasi unità, ma la documentazione viene creata nel sistema metrico).

Abbiamo menzionato PPR per una buona ragione, dal momento che ne parleremo, cioè, sulle modifiche, sull'etichettatura e sulle dimensioni utilizzate per trasportare liquidi di diverse temperature. Se sei interessato, le informazioni più dettagliate sono sotto. E inoltre, vedrai un video in questo articolo che dimostrerà chiaramente il nostro argomento.

PPR

Marcatura di tubi in polipropilene

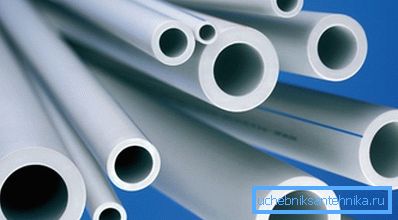

• I prodotti più popolari di questo tipo sono contrassegnati con PPR, come si vede nella foto sopra, e questo è tutto a causa dell'elevata resistenza al calore - tali prodotti sono utilizzati per l'approvvigionamento di acqua calda e fredda, così come i sistemi di riscaldamento. Qualunque cosa fosse, in ogni caso, le prime lettere dell'abbreviazione saranno PP. Ma puoi incontrare PPH o PP-1, il che significa che i prodotti sono fatti di omopolimero (il prodotto di prima generazione per l'acqua fredda). È inoltre possibile trovare i simboli di PPB, che indica la possibilità di applicare per acqua calda e riscaldamento.
• I simboli PN indicano la pressione nominale in bar. Ad esempio, se il PPR è polipropilene, un tubo è di 110 mm e altri diametri sono designati come PN20, quindi la sua pressione di esercizio è di 20 bar, ovvero 2 MPa o 20,4 kg / cm². Tra tutti i simbolismi in questo caso, ci sono quattro categorie: PN10, PN16, PN20 e PN25. E i primi due sono fatti con un muro uniforme, e gli ultimi due nel mezzo o più vicino alla superficie hanno uno strato di rinforzo, che è fatto di fibra di vetro o di alluminio.

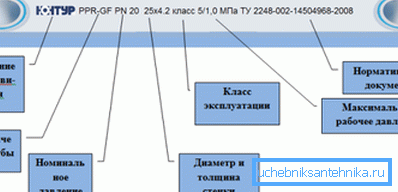

• Oltre ai dati di base, il marchio indica anche gli ausiliari, come il nome del produttore, la classe, il diametro esterno e lo spessore della parete, il documento normativo di questo prodotto.

Nota. Va detto che PN10 e PN19 sono prodotti senza uno strato di rinforzo, che non serve ad aumentare la resistenza alla pressione interna, ma come protezione dalla deformazione del PPR quando viene riscaldata.

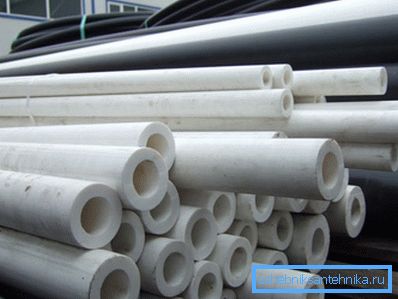

Parametri geometrici

Tabella delle taglie per tubi in polipropilene PN10, PN20 e PN25

Presta attenzione alla tabella e vedrai come i parametri geometrici cambiano a seconda della pressione nominale con la stessa sezione esterna.

Ad esempio, un tubo di polipropilene di 20 mm, qui:

• PN10 avrà un diametro interno di 16,2 mm, una parete - 1,9 mm;
• PN20 - diametro interno 13,2 mm, parete - 3,4 mm;
• PN25 - diametro interno 13,2, parete - 4,0 mm, ma qui la sezione esterna aumenta leggermente - in questo caso risulta essere 21,2 mm.

Allo stesso modo, le proporzioni geometriche delle altre sezioni cambiano, ad esempio tubi in polipropilene 32 mm:

• PN10 avrà un diametro interno di 26,0 mm, una parete di 3,0 mm;
• PN20 - diametro interno di 21,2 mm, parete - 5,4 mm;
• PN25 diametro interno di 21,2 mm, parete - 6,0 mm.

E ancora, PN25 sarà leggermente più spesso della sezione condizionale - non sarà già 32 mm, ma 33.2 mm.

Nota. Considerando il fatto che lo strato di rinforzo del foglio di alluminio non si trova al centro della parete, ma più vicino alla superficie, e la sezione PN25 supera leggermente quella condizionale, prima di saldare i prodotti con l'accoppiamento, l'istruzione richiede la pulizia del punto di saldatura dallo strato superiore PPR e dalla lamina. Effettuare una tale procedura con un coltello sarà estremamente difficile, quindi in questi casi usare un rasoio speciale di un certo diametro.

La profondità e il tempo di saldatura, a seconda delle dimensioni

Come capisci, quando si installa il polipropilene PPR - un tubo di 50 mm, 32 mm o con altri parametri, sono soggetti a saldatura per l'unione di raccordi. Ma una certa sezione del prodotto implica una certa profondità di atterraggio della sua estremità nel raccordo.

Inoltre, il tempo di ritenzione delle parti durante la saldatura e dopo di esso durante il congelamento dipende dalla sezione. È possibile determinare la profondità del prodotto adattandola al raccordo e il suo tempo di mantenimento usando il tavolo superiore.

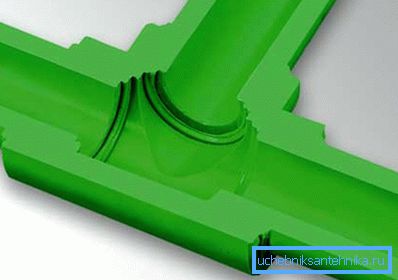

I parametri di saldatura sono estremamente importanti per ogni dimensione, perché se il PPR è polipropilene - un tubo di 16 mm di diametro interno nominale viene spinto nel raccordo più del previsto, quindi a causa dell'appiattimento delle pareti, la permeabilità sarà ridotta, o il passaggio sarà bloccato a tutti. Se questo accade in un tee o in un chetverike, allora la fine bloccherà semplicemente lo sbocco perpendicolare, che minaccia anche di diminuire la pervietà o la congestione.

applicazione

Oltre al nostro solito uso di tubi in polipropilene per l'approvvigionamento idrico e gli impianti di riscaldamento, che sono spesso molti artigiani artigiani assemblano le proprie mani, vengono anche utilizzati per sistemi di fognatura all'aperto e ventilazione dei locali.

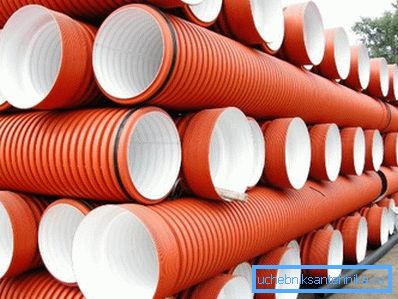

Ad esempio, per gli scarichi fognari utilizzare PPR con un diametro da 40 mm a 110 mm, con una lunghezza tipica di 5 m. l'attracco viene effettuato qui utilizzando giunti con guarnizioni in gomma e il prodotto stesso può essere liscio o ondulato.

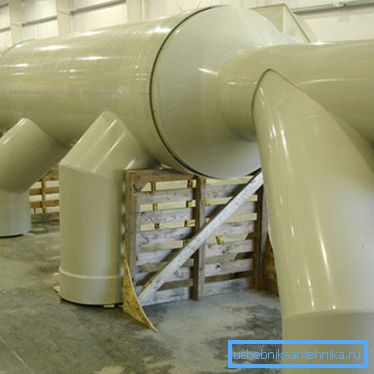

Per i condotti di ventilazione, come nella foto in alto, usano gli stessi diametri delle fognature esterne, ma solo qui la configurazione della sezione può essere non solo circolare, ma anche ovale, quadrata o rettangolare. Il requisito principale per i condotti di ventilazione non è la resistenza aumentata e la bassa capacità di trasferimento di calore, ma il peso ridotto.

conclusione

Quando si scelgono tubi in polipropilene, certamente non si presterà l'ultima attenzione al costo del materiale. In questo caso, dovresti tenere presente che il prezzo non è solo la dimensione e la pressione nominale delle pareti, ma anche il marchio. I produttori di marchi vendono sempre i loro prodotti più costosi, anche se in termini di qualità possono non essere inferiori (e persino superare) produttori di principianti completamente sconosciuti.
