Perdita di pressione nella condotta

Fare immediatamente una riserva che la familiarità con questo argomento possa interessare solo coloro che desiderano installare il sistema di approvvigionamento idrico nella propria casa da soli. Il contraente deve innanzitutto tenere conto del fatto che la perdita di pressione nella condotta è un indicatore della caduta di pressione dell'acqua nel sistema, tenendo conto della scelta della potenza della pompa del pozzo.

Da un punto di vista puramente fisico, queste perdite sono spiegate dal fatto che quando un fluido si muove lungo una tubazione, una certa resistenza è presente alla sua corrente, il cui valore dipende da tali caratteristiche del condotto come:

• diametro del tubo di lavoro (con diametro decrescente, la resistenza aumenta);
• portata d'acqua, con un aumento in cui anche la resistenza aumenta;
• la qualità delle superfici del condotto a diretto contatto con il liquido.

Si noti che anche quando si muove lungo una condotta assolutamente diretta, il flusso dell'acqua subisce un'inibizione e, con un aumento della sua lunghezza totale, la resistenza totale al passaggio dell'acqua può essere molto significativa.

Sezioni diritte

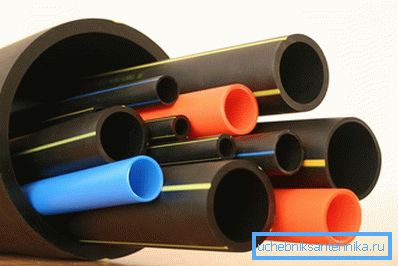

Per risolvere il compito prima di te, il modo più semplice è utilizzare tabelle speciali e formule di calcolo, con l'aiuto di cui è possibile ottenere direttamente tutti i dati necessari. Al momento, i prodotti da polimeri moderni vengono sempre più utilizzati per la posa di condotte di approvvigionamento.

I tubi realizzati con questi materiali hanno notevoli caratteristiche prestazionali, tra cui possiamo includere:

• peso ridotto e facilità di installazione;
• resistenza agli effetti corrosivi;
• la scorrevolezza della struttura del materiale utilizzato, fornendo bassa resistenza al flusso d'acqua.

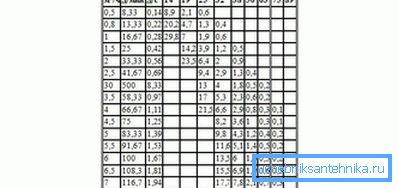

A questo proposito, nel considerare i dati sul flusso del fluido, abbiamo scelto i tubi di plastica. La tabella seguente mostra i valori di perdita di pressione per ogni 100 metri di conduttura dell'acqua. Inoltre, la pressione dell'acqua è indicata in varie unità (in metri di colonna d'acqua, nonché in litri al minuto e al secondo).

Suggerimento: Per ottenere dati sui tubi di acciaio, è necessario moltiplicare i valori indicati nella tabella per 1.5.

Contabilità per la resistenza locale

Oltre alle perdite lineari nella condotta, possono verificarsi anche perdite associate alla presenza di cosiddette "resistenze locali", che comprendono elementi ramificati e regolazioni del flusso di corrente (tee, gomiti, valvole, valvole, ecc.). L'entità delle perdite in esse dipende dalla velocità del flusso d'acqua e dalla configurazione dell'elemento stesso.

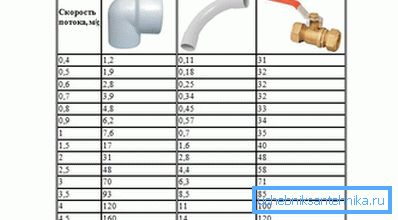

La tabella seguente mostra i dati relativi alle perdite di carico nelle resistenze locali più comuni (in centimetri di colonna d'acqua):

Formule per il calcolo

Per calcolare la quantità di flusso d'acqua, è possibile utilizzare la seguente formula:

Q = V? S,

dove per "Q" si intende il flusso d'acqua (in m3 / s), per "S" è l'area della sezione trasversale del tubo (in metri quadrati), e con "V" è la velocità del flusso d'acqua (in metri al secondo). È possibile calcolare l'area della sezione trasversale utilizzando la formula classica S = ?? D2 / 4, dove D è il diametro dei tubi utilizzati nel condotto.

Dopo un calcolo approssimativo del valore del valore desiderato, vedrete che la perdita di pressione su qualsiasi campione di resistenze locali è solo una piccola frazione delle perdite totali (totali). Aumentano leggermente con l'aumentare della portata causata dal restringimento del canale d'acqua, quando significativi volumi d'acqua vengono fatti passare attraverso la parte ristretta di esso.

Evitare di aumentare il flusso del fluido in questo caso, si può facilmente. Per fare questo, dovrai scegliere un tubo di diametro maggiore per il futuro condotto d'acqua, che ti permetterà di ignorare praticamente le resistenze locali.

Nel caso più generale, il calcolo della perdita nell'approvvigionamento idrico dovrebbe essere fatto in modo tale che la resistenza locale abbia da 2 a 4 m3 di flusso di fluido. Tenendo conto delle perdite nelle sue sezioni rettilinee, il suo valore totale può essere di circa 5 m3.

video

Questo video descrive come calcolare la perdita di pressione in una sezione di tubo orizzontale.
