Piegare il tubo del profilo: una prova di nitidezza

Il profilo del tubo ha una forma "angolare": quadrata e rettangolare. A prima vista, sembra impossibile dare una forma ad arco. Ma decidendo fermamente di utilizzare tale materiale per i telai delle serre, i capannoni, mentre si creano soluzioni architettoniche nel giardino (archi, tralicci, pergolati), si può ottenere il desiderato. Il profilo del tubo è flessibile lungo il raggio - è abbastanza semplice farlo con le proprie mani, tutti possono gestirlo.

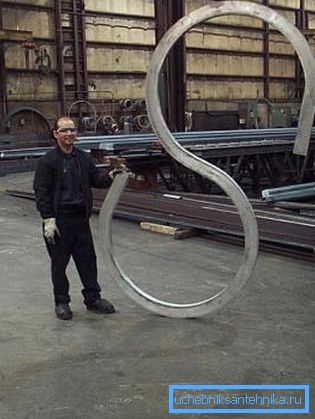

I tubi profilati possono essere piegati in modi imprevisti.

Principio di funzionamento della curvatubi

Il design di questo dispositivo è abbastanza semplice: 2 stop e scarpa, azionati da una leva. Con l'aiuto di questo semplice dispositivo è possibile piegare una tubazione con un diametro di 5 - 150 mm.

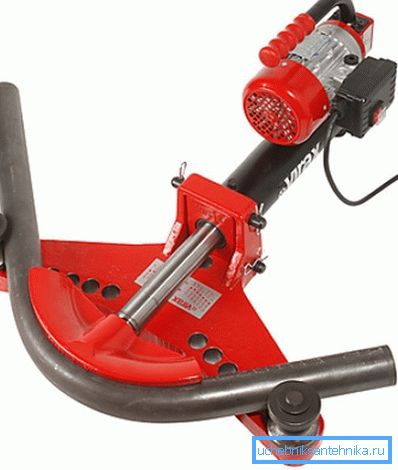

Piegatrice a tubo aperto

Allo stesso tempo, per i grandi diametri, la forza fisica dell'operatore non è più sufficiente, specialmente con una parete spessa. Affinché la piegatura avvenga senza intoppi e senza problemi, il dispositivo è dotato di un azionamento idraulico, tra l'altro, ciò comporta un aumento significativo del costo del dispositivo.

Se è necessario piegare un tubo molto piccolo, è possibile utilizzare una variante di curvatubi per tubi con telaio aperto. Dal punto di vista della sicurezza, questa non è l'opzione migliore, perché il rischio di un run-off della pipeline è abbastanza grande.

Come per i grandi diametri, in questo caso vengono utilizzati solo dispositivi con una cornice chiusa. A causa di ciò, il tubo non salterà mai in qualsiasi momento.

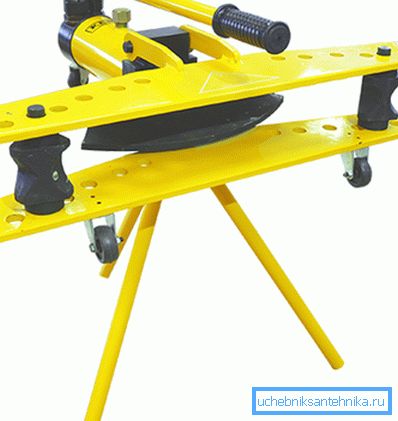

Curvatubi con telaio chiuso

La curvatubi può funzionare secondo un principio diverso. In questo caso, il tubo del profilo viene semplicemente tirato tra i rulli (arresti), deformando così.

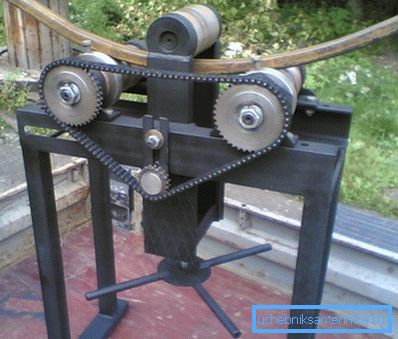

Piegatura di un tubo profilato sulla curvatubi

Anche profili di metalli diversi e sezioni diverse reagiscono alla piegatura, in modi diversi. Ad esempio, è un piacere lavorare con tubi metallici non ferrosi - rame, ottone, duralluminio, alluminio, di una piccola sezione. Sono plastici e ben piegati, incarnando le fantasie magiche del maestro. Eccellente resistenza alle basse temperature.

Piegatura del profilo delle "ricette popolari"

I modi inventati di piegare i tubi profilati in casa sono talvolta l'unico modo per realizzare i nostri piani. Nonostante l'apparente primitività della tecnologia, i risultati ottenuti sono in grado di colpire qualità, precisione geometrica e forme perfette.

Tecnologia dal proprio laboratorio

Piegare un profilo usando una smerigliatrice e una saldatrice è il metodo più familiare e quindi popolare.

Include diverse operazioni sequenziali.

  1. Prima di tutto, il raggio di curvatura viene calcolato con attenzione..
  2. Puoi fare un modello di legno. Farà la curva più accurata.
  3. Sull'area che cambierà la forma, verranno applicate le etichette trasversali.. È per loro che i tagli saranno fatti, passando lungo 3 lati del tubo (sinistra - in basso a destra o, per chiarezza, una lettera "p" rovesciata).

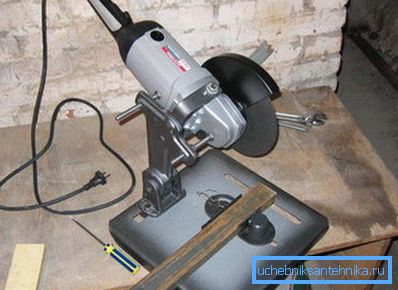

Sul tubo devi fare tagli
  1. Attaccando e fissando il profilo sul modello al lato non toccato, può iniziare la flessione..
  2. Bit e smerigliatrici.

Fai attenzione! È consigliabile utilizzare questo metodo quando si lavora con un profilo di sezione grande, poiché il processo stesso richiede una quantità di tempo sufficiente.

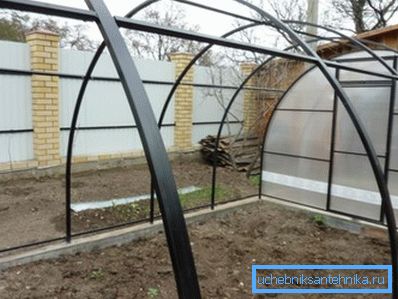

Nella foto - soffitti a volta aggraziati di tubi profilati

Usando la sabbia per piegare il tubo

La sabbia è in grado di mantenere la forma non solo nella forma di una scultura in riva al mare, ma anche per aiutare a mantenere la forma del profilo durante il processo di piegatura, prevenendo l'appiattimento o il cracking.

Questa operazione è quasi equivalente nel tempo con il lavoro su una curvatubi e avrà bisogno dei seguenti materiali:

  • sabbia di quarzo;
  • cappucci di legno lunghi da 10 a 20 cm;
  • bruciatore a gas;
  • trapano;
  • un maiale il cui diametro è uguale al raggio di curvatura interno del profilo;
  • maglio di gomma.

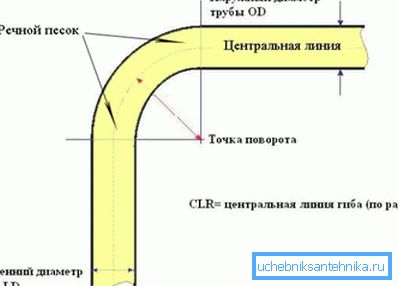

Modello di flessione della sabbia del fiume

Fai attenzione! La sabbia deve passare attraverso 2 fasi di pre-elaborazione prima di poter essere utilizzata: setacciatura approfondita, lavaggio e asciugatura finale. Dovrebbe essere conservato fino all'uso in un contenitore pulito.

Le istruzioni popolari per la piegatura con sabbia includono operazioni sequenziali obbligatorie.

  1. Un foro del tubo è strettamente intasato da un tappo di legno.
  2. Attraverso un'altra buca, la sabbia viene versata a un livello tale da entrare nel secondo cappuccio.
  3. Il foro rimanente è sigillato ermeticamente.
  4. Per mezzo di un maiale è fatto piegare. Se si desidera ottenere un raggio ridotto, la curva viene riscaldata dalla fiamma del bruciatore. È importante non surriscaldare la superficie e impedire la comparsa di incrostazioni che degradano la qualità del tubo.
  5. Toccando con un martello di gomma, la curva viene portata alla perfezione.
  6. Dal prodotto finito, tappo bruciato o forato.
  7. Agitando e toccando il riempitivo di riempimento.

Profilo e armonia dell'acqua

Il gelo severo sarà un fedele assistente nella piegatura, ad esempio, il tubo di rame. Degli strumenti e dei materiali sarà necessario solo acqua e un maiale. Anche la tecnologia è piuttosto semplice.

Tappando saldamente un'estremità del tubo con un tappo, l'acqua viene versata all'interno e il secondo foro viene tappato. Dopo che l'acqua è completamente congelata, il materiale è pronto per l'uso.

È interessante notare che gli sforzi fisici applicati sono minimi: l'appiattimento non si verifica e la sezione trasversale non è quasi disturbata.

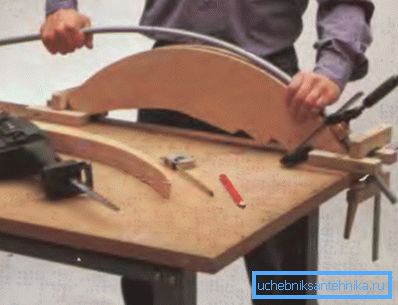

Flessione del tubo in duralluminio secondo il modello

Usa la molla per piegare

È flessibile con l'uso di una molla in una cavità del profilo basata sul principio della forza di contrazione interna. Oltre al tubo del profilo, alla torcia per cannello o al gas e una sagoma del diametro appropriato, è necessaria un'insolita molla quadrata. È realizzato in filo di acciaio con un diametro da 2 a 4 mm, che è piegato con le dimensioni della sezione trasversale un po 'meno rispetto alla sezione interna della tubazione.

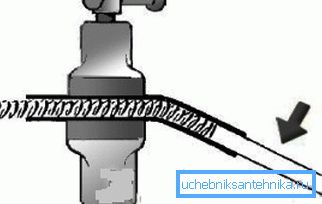

Schema di curvatura tubi con molla interna

Fai attenzione! La molla dovrebbe essere molto vicina alla cavità del profilo. Lo spazio ottimale tra la sezione esterna della molla e il tubo interno è da 1,5 a 2 mm.

Posizionando la molla all'interno del pezzo, la torcia per fiamma inizia a processare la superficie della parte deformabile del prodotto. Abbastanza parte riscaldata, fissando il disco, piegare e portare al raggio desiderato con le proprie mani.

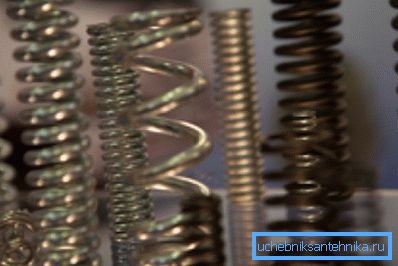

La molla faciliterà la flessione del tubo

Fai attenzione! Non ignorare le linee guida sulla sicurezza. Il prezzo della disattenzione è troppo alto. Guanti protettivi, occhiali e pinze per afferrare i tubi caldi proteggeranno in modo affidabile dalle ustioni. Per la sicurezza antincendio dovrebbe essere vicino a un contenitore con acqua o sabbia.

Riassumendo

L'ambito di applicazione dei tubi profilati è sufficientemente ampio. L'alto costo delle curvatubi professionali progettate per lavorare con questo materiale spesso ne rende impossibile l'uso.

Diventa difficile realizzare le idee dell'autore. A volte la situazione può essere salvata solo piegando il tubo del profilo con le proprie mani.

Il video in questo articolo mostra un esempio di piegatura di un tubo di profilo.
