Piegatura dei tubi: come piegare una parte a casa

I tubi in acciaio e plastica sono utilizzati non solo per la distribuzione di acqua, fognature e sistemi di riscaldamento. Fanno molti altri progetti utili. Ma in realtà, e in un altro caso, uno dei processi più complessi è la piegatura dei tubi allo stato freddo. Consideriamo la sua descrizione in maggiore dettaglio.

Parametri di flessione dei tubi

Come molti altri processi tecnologici complessi, la piegatura dei tubi è regolata da rigide norme tecnologiche.

Hai bisogno di seguire molte sfumature:

• quando si piega la parte non si deve appiattire o strappare;
• durante la piegatura è necessario assicurarsi che il materiale non sia corrugato corrugato;
• Assicurarsi di osservare il raggio di curvatura minimo, che dipende dal materiale del tubo, dallo spessore e dal diametro della parete.

L'istruzione, fissata da GOST 3262-92, prevede un raggio di curvatura diverso per tubi metallici rotondi. Maggiore è la parte, maggiore sarà il raggio di curvatura minimo.

Quando si piega con le mani, è necessario rispettare i seguenti requisiti:

• per tubi con un diametro fino a 20 mm, il raggio minimo di curvatura è di 3 diametri esterni;
• per pezzi di grandi dimensioni - 4.

Va notato che la piegatura a caldo consente di dimezzare questi valori, ma richiede l'uso di attrezzature specializzate. Questo accade perché il processo di riscaldamento aumenta notevolmente la plasticità dei tubi metallici.

Fai attenzione! Prodotti a pareti spesse progettati per la sistemazione di tubi dell'acqua, è molto difficile da piegare. Pertanto, per evitare problemi, non è consigliabile utilizzare il raggio minimo di curvatura. Se necessario, è meglio usare i raccordi.

È ancora più difficile piegare tubi quadrati (profilati). A tale scopo vengono utilizzati dispositivi speciali, dotati di un mandrino, una parte in acciaio flessibile che si adatta all'interno della parte quando è piegata e impedisce la formazione di attorcigliamenti o corrugazioni.

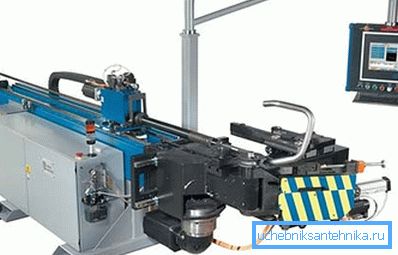

I professionisti usano speciali piegatrici a mandrino CNC (controllate da un sistema computerizzato), con l'aiuto del quale si ottiene la rotondità più liscia.

La curvatura del tubo di alluminio, così come i prodotti in rame e ottone, è meno laboriosa, poiché questi metalli sono molto duttili. Tuttavia, la fisica del processo non cambia.

Quando si piega, la superficie interna della curva diventa più spessa e deformata, e quella esterna diventa più sottile. Ciò influisce sulla resistenza e degrada le caratteristiche tecniche delle parti. Non importa se è stata utilizzata la tecnologia a freddo o a caldo.

Piegatura del tubo indipendente

Parti in acciaio

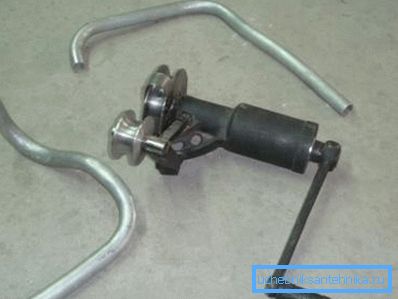

Per la piegatura di prodotti in metallo si utilizzano curvatubi manuali, che hanno diversi ugelli per la lavorazione di pezzi di diverse dimensioni e di materiali diversi. Più spesso usano un martinetto idraulico, che consente di elaborare un tubo a pareti spesse.

Se è necessario effettuare uno o due piegamenti, è consigliabile contattare gli idraulici del dipartimento di edilizia abitativa. Di solito hanno un dispositivo simile, e il prezzo per i servizi sarà piccolo.

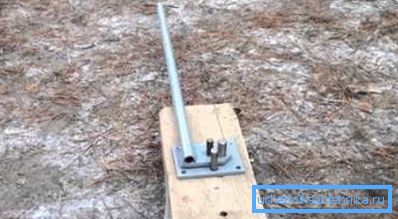

In casi estremi, è possibile fare una curva con l'aiuto di strumenti disponibili, ma richiederà un grande investimento di tempo e fatica.

Per lavoro avrai bisogno di:

• tavolo da lavoro o da carpenteria;
• sabbia di fiume (la sua quantità dipende dal diametro del tubo);
• una billetta cilindrica, il cui raggio è il più vicino possibile alla dimensione della curva del tubo;
• due tappi per sigillare le estremità dei tubi;
• torcia a gas (fiamma ossidrica).

Il lavoro viene eseguito nella seguente sequenza:

1. La sabbia deve essere pulita dalle impurità e calcinata con un bruciatore finché non smette di fumare quando viene riscaldata.
2. Il pezzo cilindrico è fissato nella morsa del falegname, che a sua volta deve essere collegata al banco da lavoro, altrimenti l'intera struttura girerà.
3. Affinché il tubo mantenga la sua sezione trasversale interna, deve essere riempito con sabbia di fiume calcinato. In modo che non dormire a sufficienza, i bordi del tubo sono bloccati con ingorghi.

Suggerimento: La sabbia dovrebbe essere versata il più saldamente possibile. Sigillalo con un bastoncino di legno o picchiettando sul tubo.

1. Quindi una estremità del pezzo viene inserita tra l'arresto e il mandrino usato, e l'altra viene piegata nella direzione corretta. Se il tubo è troppo corto, un'altra parte può essere messa alla sua estremità, che servirà da leva. L'angolo dovrebbe essere fatto 2-3 gradi in più, dal momento che il tubo recupererà parzialmente la sua forma dopo la cessazione dell'esposizione.
2. Se hai bisogno di una curva forte, il bruciatore a gas ti aiuterà. Con il suo aiuto, è necessario riscaldare la parte nella curva in colore ciliegio, quindi piegare il tubo. Per ottenere l'aria calda dal prodotto, è necessario praticare piccoli fori negli ingorghi.
3. Alla fine del lavoro, i tappi vengono estratti o tagliati e la sabbia viene versata.

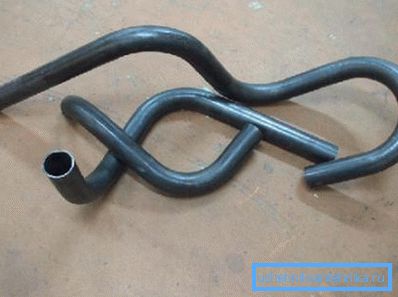

La parte piegata finita deve essere controllata per i difetti:

• ispezionare il luogo della piega e assicurarsi che non vi siano crepe, smagliature, danni metallici e corrugazioni;
• spazzare il punto della curva dalla scala e dalla scala;
• se necessario, tagliare i fili della dimensione richiesta all'estremità del bianco.

Tubi fatti di metalli morbidi

La lavorazione di tubi in rame, ottone o alluminio è quasi la stessa della sezione precedente. Tali prodotti possono essere piegati senza riscaldamento, ma allo stesso tempo si raccomanda di riempire lo spazio interno della parte con colofonia fusa.

Quando è necessario piegare il pezzo al diametro minimo possibile, si consiglia di riscaldare ancora il materiale. Sarà più facile lavorare, ma se i difetti compaiono, sarà più difficile correggerli - sarà necessario il riscaldamento.

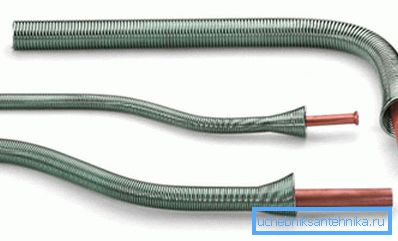

NOTA! Invece di sabbia o colofonia per riempire lo spazio interno, è possibile utilizzare una molla di diametro adeguato. Sono venduti in negozi specializzati.

Se ti opponi spesso a diverse condutture, è consigliabile non utilizzare il materiale per il lavaggio e procurarti una piegatrice speciale per tubi di piegatura, che consente di elaborare facilmente e rapidamente un numero elevato di spazi vuoti.

conclusione

Il più qualitativo, naturalmente, è la piegatura del mandrino delle tubazioni, che viene eseguita da macchine controllate da macchine. Tuttavia, a casa, è possibile piegare i dettagli della qualità, se si seguono attentamente le raccomandazioni di cui sopra. Puoi saperne di più su questo nel video in questo articolo.
