Piegatura dei tubi: tutte le caratteristiche del processo

Quando si installano sistemi di riscaldamento e acqua, è necessario sapere come piegare correttamente il tubo. Con questa operazione, è necessario evitare di romperlo, violare l'integrità e calcolare correttamente l'angolo di rotazione.

La piegatura è un processo durante il quale, sotto l'influenza di carichi esterni, il prodotto viene sostituito dall'inclinazione dell'asse.

Funzionalità del processo

1. Le deformazioni elastiche-plastiche ed elastiche si creano nelle pareti dei prodotti durante la piegatura.. Una tensione di trazione appare sulla porzione esterna della piega e una tensione di compressione appare sulla porzione interna. Secondo queste influenze, l'inclinazione dell'asse degli elementi cambia.
2. Durante l'operazione, la forma della sezione trasversale nella posizione piegata cambia. Il suo profilo anulare diventa ovale. L'ovalizzazione più alta ha il centro della deflessione, la deformazione diminuisce fino alla sua fine e all'inizio.
3. Facendo il calcolo del tubo per la flessione, ricorda che l'ovalizzazione della sua sezione trasversale in un punto deformato non dovrebbe essere più alta: per prodotti con una sezione trasversale fino a 20 mm - 15%, più di 20 - 12,5%.
4. Sulla curva concava possono esserci pieghe, specialmente per prodotti a pareti sottili..

Fai attenzione! Le pieghe e l'ovalità della piega influenzano negativamente il funzionamento del sistema. Riducono la sua permeabilità, aumentano il livello di resistenza idraulica e fungono da sito per l'intasamento dei sistemi fognari. La resistenza del tubo da piegare allo stesso tempo diminuisce.

I raggi minimi consentiti sono flessibili

Gli standard governativi contengono uno standard come "raggio minimo di curvatura di un tubo".

Di seguito è riportato il suo valore per controparti metalliche, compensatori, rubinetti.

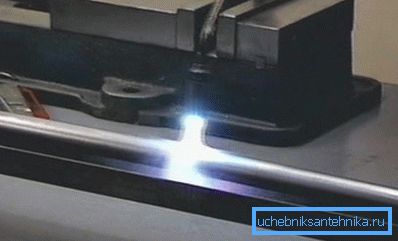

1. Quando piegato con riscaldamento e imballaggio con sabbia - non inferiore a 3,5DH (lettere significa diametro esterno)
2. Quando si lavora su una curvatubi (a freddo) - non meno di 4DH.
3. Quando si piega a produrre pieghe semi-corrugate e elementi riscaldanti con un bruciatore a gas o in un forno, non è inferiore a 2.5DH.
4. Per rami di fogna fortemente piegati prodotti con il metodo di punzonatura o tiraggio a caldo - non meno di 1DH.

Fai attenzione! È consentito creare elementi con una piega inferiore a quanto sopra. Allo stesso tempo, il metodo di produzione deve garantire che le pareti non assorberanno più del 15% dello spessore. La resistenza alla flessione della tubazione del profilo deve corrispondere a quella calcolata.

Formule e tabelle necessarie

La lunghezza della parte (L) richiesta per la fabbricazione del luogo curvo è secondo la seguente formula:

L = 0,0175 • R •? + L, dove:

• R è il raggio di piega, in mm;
• ? - questo è il suo angolo, in gradi;
• l è un punto dritto, lungo 100/300, che è necessario per afferrare un prodotto con uno strumento o una macchina.

Il calcolo della flessione del tubo dovrebbe tenere conto della lunghezza dell'elemento piegato:

A =? •? / 180 (R + DH / 2), dove:

• ?= 3,14;
• R è il raggio del sito, in mm;
• ? - è l'angolo di piegatura, in gradi;
• DH è il diametro esterno del prodotto.

La tabella seguente mostra i raggi di curvatura minimi in millimetri per i prodotti in ottone e in rame (GOST n. 494/90 e GOST n. 617/90), in base al loro diametro e alla lunghezza desiderata del lato libero per presa / bloccaggio.

Di seguito è riportato un tavolo per analoghi in acciaio secondo GOST №3262 / 75.

Quando si calcola la piega con le proprie mani, considerare i raggi più piccoli, in base al diametro e allo spessore delle pareti dei tubi di acciaio.

Come piegare la trama te stesso

Esiste una formula universale e semplice per calcolare una tubazione per la piegatura: sono i suoi 5 diametri.

Esegui il calcolo, prendendo ad esempio la sezione di dettaglio di 1,6 cm.

1. Per ottenere una produzione corretta è necessario ottenere? cerchio.
2. Innanzitutto, otteniamo il raggio desiderato: 16 • 5 = 80 mm. La fase successiva è il calcolo dei punti di partenza per la precisa flessione dell'angolo.
3. A tale scopo, è necessario utilizzare la formula C = 2? • R: 4. In esso, C è la lunghezza del tubo necessaria per il funzionamento ,? = 3.14, R è il raggio desiderato.
4. Sostituire le cifre nella formula: 2 • 14 • 80: 4 = 125 millimetri. Questa è la lunghezza della sezione per cui il raggio minimo di curvatura di un tubo di metallo-plastica o di qualsiasi altro è di 80 mm.

Se hai bisogno di piegare i tubi, dovresti avere una piegatrice per tubi.

Tali dispositivi manuali sono divisi in due tipi.

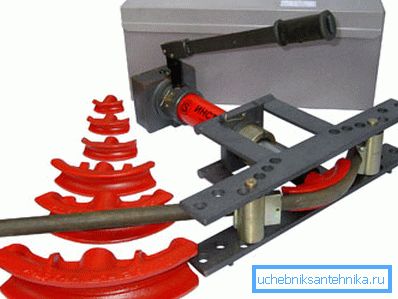

1. Negli analoghi di segmento, l'operazione viene eseguita sulla base di modelli speciali. La loro forma è progettata per il diametro esatto, che è necessario e la forma della piega. Con questo strumento è possibile piegare tubi fino a 180 °. Il suo prezzo è relativamente basso.
2. Le attrezzature Dorn eseguono il lavoro senza i minimi difetti. Il vantaggio di questo dispositivo è il segmento in movimento all'interno del prodotto. Previene le deformazioni e consente di lavorare in più punti. È meglio non fare una macchina del genere per piegare i tubi profilati con le proprie mani, ma per essere pronti.

Dopo aver eseguito il calcolo, contrassegnare le aree sull'elemento in base ai risultati. Successivamente sullo strumento, inserire il grado o il modello desiderato. Quindi inserire il prodotto nell'attrezzatura ed eseguire l'operazione.

conclusione

Gli elementi di flessione nell'installazione di vari sistemi di engineering dovrebbero essere basati su calcoli accurati. In caso contrario, è possibile rompere il prodotto o assemblare la pipeline con efficienza ridotta. Il video in questo articolo continuerà il suo tema.
