Pinza per tubi: tipi, opzioni, dettagli di montaggio

A cosa servono le pinze per tubi? Di cosa sono fatti? Come può essere un morsetto per tubi di metallo o di plastica? Come usare questi prodotti? Proviamo a rispondere a queste domande.

Scopo dell'uso

In realtà non ce ne sono molti:

1. Installazione della condotta alla parete, partizione leggera, soffitto o strutture di supporto di qualsiasi tipo. Di norma, stiamo parlando di tubi di gas, acqua e fognature a sezione circolare.

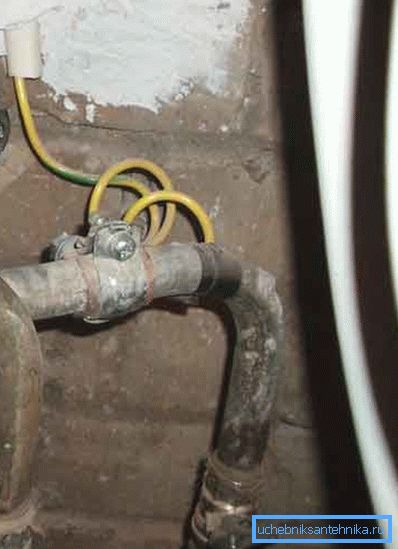

2. Messa a terra elettrica di un bagno in ghisa o acciaio. In questo caso, il morsetto di messa a terra per tubi è un semplice anello di sottile zincatura; è aggraffato su un tubo dell'acqua fredda e collegato con una sottile barra d'acciaio o filo di rame dal bagno stesso.

1. I morsetti per tubi profilati vengono utilizzati per collegarli durante l'assemblaggio di una varietà di rack, rack e altre strutture metalliche. Questo tipo di connessione con carichi meccanici moderati sostituisce perfettamente la saldatura.
2. I morsetti di riparazione sono utilizzati per sigillare la perdita di tubi dell'acqua.. Tuttavia, nella maggior parte dei casi, il morsetto di riparazione può essere utilizzato come accoppiamento: la cosa principale è che la sua lunghezza sia maggiore del diametro del tubo.

Importante: con un diametro superiore a 350 mm, il morsetto deve superare la sezione trasversale dei tubi da unire di almeno 150 mm.

1. Infine, i prodotti di serraggio (serraggio) sono progettati per aggraffare i tubi per vari scopi sui raccordi. Di regola, il morsetto di questo tipo è una striscia perforata con una vite.

Materiali e disegni applicabili

Di seguito consideriamo di cosa sono fatti questi prodotti e quali sono.

montaggio

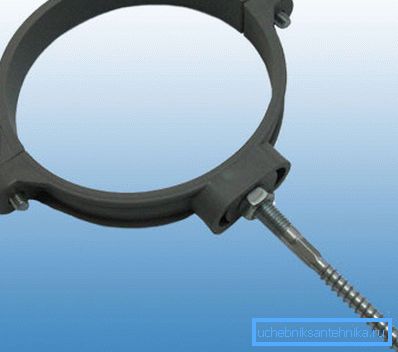

Il materiale principale utilizzato nella fabbricazione di elementi di fissaggio per acque reflue - polivinilcloruro non plastificato. L'acciaio galvanizzato o cromato può essere utilizzato come materiale ausiliario. In vendita puoi trovare due disegni di elementi di fissaggio.

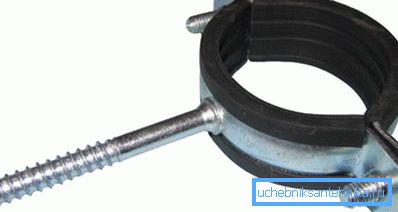

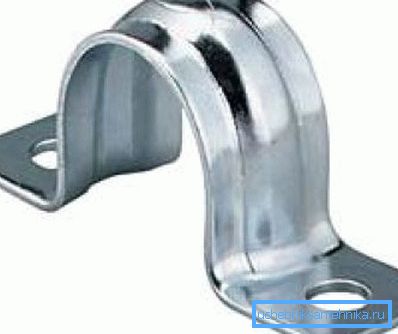

Per tubi di acqua e gas di vario tipo vengono utilizzati elementi di fissaggio progettati in modo leggermente diverso.

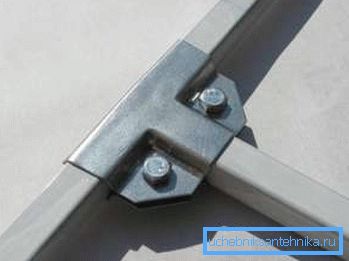

Per proftruby

Questo tipo di prodotto è praticamente lo stesso: sono tutti rimovibili, progettati per essere imbullonati insieme. Materiale: acciaio inossidabile o zincato.

Le differenze intraspecifiche derivano principalmente dal numero di tubi, da quale sezione e da quale angolo si collega l'elemento di fissaggio.

riparazione

Lo scopo principale della loro applicazione è di neutralizzare il flusso prima o al posto di eseguire lavori di saldatura. Poiché la dimensione della fistola nei vecchi tubi dell'acqua è piuttosto significativa, la lunghezza del prodotto dovrebbe consentire di isolare ermeticamente una porzione piuttosto grande del tubo dell'acqua.

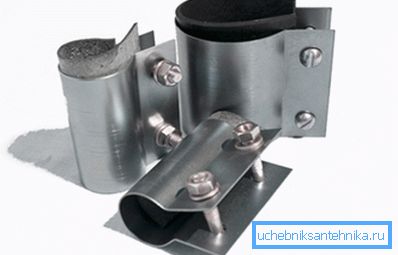

In base alla progettazione, i morsetti di riparazione possono essere divisi in parti staccabili, costituite da due metà di connessione e a forma di C.

Materiali utilizzati per la fabbricazione di:

• Acciaio nero Insieme all'uso di prodotti fabbricati in fabbrica, i metalmeccanici si esercitano a fabbricare fascette stringitubo con le proprie mani. Le istruzioni sono ridicolmente semplici: devi solo estrarre una striscia di acciaio dello spessore di 3 mm su una sagoma fatta di un tubo delle dimensioni appropriate e praticare uno o due paia di fori.
• Acciaio zincato. Si confronta positivamente con il fatto che non ha paura della ruggine quando è a contatto con l'acqua.
• Acciaio inossidabile Il suo prezzo è molto più alto di quello di zincato, ma questo materiale non si coprirà di ruggine anche se lo strato protettivo esterno è disturbato.

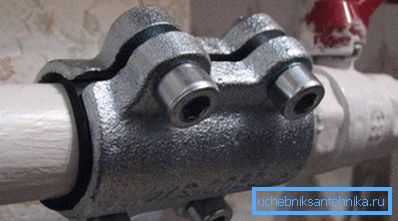

• Ghisa È abbastanza fragile, quindi i prodotti corrispondenti sono fatti abbastanza voluminosi.

La gomma densa è comunemente usata per sigillare i tubi.

Tuttavia: sulle tubazioni ad alta temperatura (in particolare, l'alimentazione di riscaldamento all'ingresso della casa e le linee di vapore industriali), vengono utilizzate paronite (gomma resistente al calore) e silicone resistente al calore.

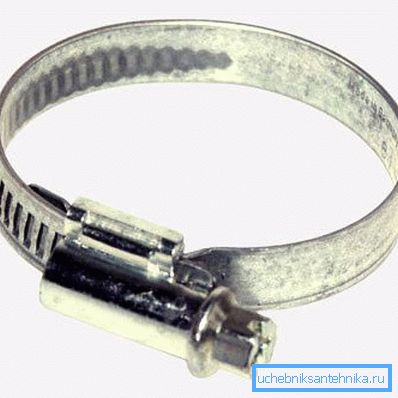

arricciare

Il materiale utilizzato è zincato o alluminio. A causa dell'impegno tra la filettatura e la perforazione del nastro, quando la vite gira, il morsetto viene serrato.

Consigli utili

Sembrerebbe che applicare tali adattamenti costruttivamente semplici dovrebbe essere facile.

Ma qui ci sono sottigliezze:

• Sospensioni o morsetti per tubi di fognatura realizzati in polivinilcloruro o polipropilene, sono montati in incrementi non superiori a dieci diametri di tubo. Cioè, con un diametro di 50 mm il passo è di mezzo metro, a 110 mm - 1,1 metri, e così via. Se aumenti il ​​livello, le acque reflue per uno o due anni si afflosciano inevitabilmente. Le aree risultanti con i contro cloni diventeranno un luogo di blocchi costanti: si accumuleranno grasso, sabbia e altre sospensioni.
• Il sistema di fognatura in ghisa è montato su ciascuna campana e / o con incrementi di non più di 1,5 metri.
• La pendenza durante l'installazione dei liquami non deve essere solo costante: è di nuovo legata al diametro.

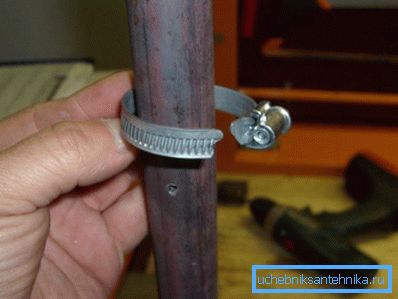

• Con l'aiuto di un morsetto di aggraffatura e di guarnizioni per una gru, è facile eliminare una fistola a punti nel sistema di alimentazione dell'acqua. La guarnizione è semplicemente attratta dal punto privo di ruggine. In assenza di un morsetto, la guarnizione può essere attratta da uno spesso filo di rame o di acciaio ricotto.

• La perdita della campana del tubo di scarico su una sezione orizzontale o dietro il gabinetto può essere eliminata avvolgendolo strettamente con una gomma in banda acquistata in una farmacia o tagliata lungo una camera della bicicletta. La gomma è sovrapposta con bobine che si spostano di metà della sua larghezza; l'ultimo turno è fissato tramite filo.

conclusione

Ovviamente, in un piccolo materiale è impossibile elencare tutte le soluzioni offerte dal mercato moderno. Come al solito, il lettore sarà in grado di studiare una certa quantità di informazioni aggiuntive visualizzando il video in questo articolo. Buona fortuna!
