Pipe 09g2s: usato materie prime, tecnologia di produzione,

Che tipo di acciaio è 09g2s? Qual è la sua composizione? Che cos'è e in base a quali standard è una pipa realizzata con questo acciaio - ad esempio, pipe 219-8 09g2s? Qual è la tecnologia di produzione di questi prodotti? Proviamo a trovare le risposte.

Acciaio 09g2s

Questo è il nome di acciaio strutturale a bassa lega per strutture in acciaio saldato. La gamma delle sue temperature di lavoro è compresa tra -70 e +225С, che consente di utilizzare il materiale, tra le altre cose, nelle zone climatiche più severe, nonché per il trasporto di gas e liquidi ad alta temperatura.

La composizione chimica totale è la seguente:

Curiosamente: nel sistema di denominazione adottato nella Federazione russa, il nome del grado di acciaio indica la quantità di carbonio nello 0,09% e non quella massima consentita di 0,12. I simboli rimanenti indicano manganese (fino al 2%) e silicio (meno dell'1%).

Cos'altro puoi dire di questo marchio:

• È più forte della maggior parte dell'acciaio., il cui prezzo è all'incirca allo stesso livello (circa 25.000 rubli per tonnellata).
• Alta viscosità, associato a una piccola quantità di carbonio, persiste anche in caso di forte gelo.
• Ciò che è particolarmente utile - durante la saldatura non c'è indurimento o surriscaldamento, che influenza le proprietà plastiche. (Vedi anche l'articolo Butt-Weld Pipe: Caratteristiche.)

tubi

Quali tubi in acciaio 09g2 possono essere trovati in vendita? Poiché abbiamo a che fare con un metallo eccezionalmente forte, è logico supporre che questa qualità sia richiesta. E infatti: l'acciaio è richiesto soprattutto nella produzione di tubi senza saldatura.

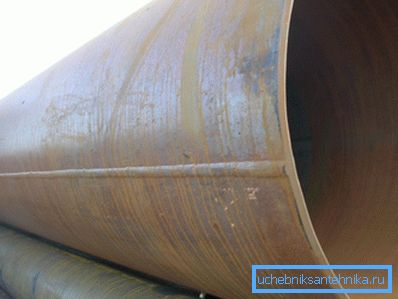

Le ragioni sono abbastanza chiare: la saldatura elettrica longitudinale sarà sempre il punto debole della condotta. E dove è necessaria una resistenza speciale alla pressione idraulica, stanno cercando di liberarsene.

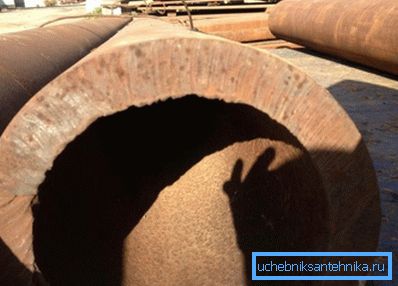

A cosa servono i tubi senza saldatura? È chiaro che per l'installazione di tubature domestiche con le proprie mani la loro resistenza è alquanto ridondante: l'area di applicazione prioritaria è costituita da condotte ad alta pressione di vari scopi. Pertanto, il tubo 168x14 St 09g2 con uno spessore della parete di 14 millimetri è progettato per una pressione di esercizio di oltre 11 MPa (100 atmosfere).

Tecnologia di produzione

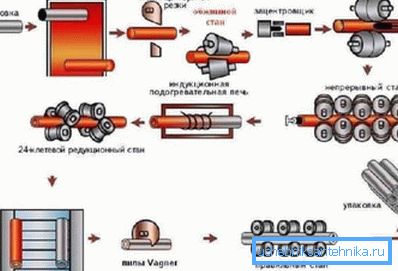

L'industria moderna produce tubi di acciaio senza saldatura in due modi principali: la deformazione a caldo e a freddo. Cosa significa questo in termini pratici? Descriviamo brevemente le principali fasi della produzione.

Deformazione a caldo

1. Una solida billetta cilindrica (asta) viene posta in un forno, dove viene riscaldata a una temperatura alla quale l'acciaio diventa di plastica.
2. Al mulino da piercing, il tubo si trasforma in un cilindro cavo - una manica.
3. Un mandrino rivestito con lubrificanti resistenti al calore viene inserito nel manicotto, formando il suo diametro interno.
4. Dopo il riscaldamento, il manicotto viene fatto rotolare sul mandrino riducendo progressivamente i suoi rulli di diametro.
5. La billetta calibrata e raffreddata dopo l'estrazione del mandrino viene tagliata in pezzi della lunghezza desiderata, passa il controllo di qualità e viene inviata al magazzino dei prodotti finiti.

Deformazione a freddo

La differenza fondamentale di questa tecnologia è che dopo il mulino perforante il manicotto si raffredda e subisce una deformazione con una temperatura ben al di sotto del punto di ricristallizzazione dell'acciaio.

Importante: dopo i rulli, il pezzo è temprato (riscaldamento seguito da raffreddamento lento). In tal modo, vengono rimosse le sollecitazioni interne accumulate durante il processo di deformazione, il che influisce positivamente sulla duttilità e sulla resistenza finale dei prodotti.

profiling

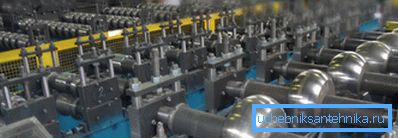

Un tubo profilato senza saldatura - quadrato o rotondo - è ottenuto dalla stessa billetta rotonda, nuovamente, dalla deformazione dei rulli con riscaldamento preliminare o successivo trattamento termico.

assortimento

Quali dimensioni dei tubi possono essere trovati in vendita? La tabella di una serie di tubi laminati a caldo è contenuta in GOST 8732-78, deformata a freddo - in GOST 9734-75. Per i prodotti del profilo ci sono i loro standard: la gamma di prodotti quadrati può essere trovata in GOST 8639-82, rettangolare - in GOST 8645-68.

Laminato a caldo

Secondo GOST 8732-78 fornisce la seguente gamma di taglie:

• Diametro: da 20 a 530 mm.

Nota: in coordinamento con il cliente, è possibile realizzare prodotti con un diametro di 550 mm.

• Spessore della parete - da 2,5 a 75 mm.

Oltre all'elenco delle taglie, lo standard contiene istruzioni per i produttori sulle tolleranze limite:

freddo formata

Secondo GOST 8734-75, i tubi laminati a freddo hanno una gamma leggermente diversa di dimensioni.

• Il diametro esterno minimo è 5 mm, il massimo è 250.
• Spessore della parete - da 0,3 a 24 mm.

Tolleranze esistenti:

• Per diametri esterni fino a 10 mm è ammessa una deviazione di non più di 0,15 mm.
• Per 10-30 - 0,30 mm.
• Per 30-50 - 0,4 mm.
• Con una sezione trasversale di oltre 50 mm, la deviazione non deve superare lo 0,8% del valore nominale.

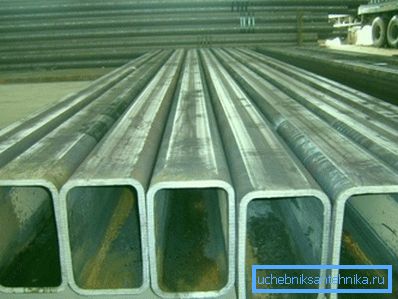

rettangolare

Le dimensioni variano da 15x10 a 180x150; Inoltre, lo standard prevede dimensioni speciali - fino a 230x100. Spessore della parete - da 1 a 12 (per prodotti di dimensioni speciali - fino a 20) mm.

piazza

Qui la dimensione minima è 10 mm con un muro millimetrato. Massimo: 180 con uno spessore della parete di 14 mm.

conclusione

Speriamo di essere in grado di soddisfare la curiosità del lettore nel campo della conoscenza di tipi di pipe piuttosto esotici. Come sempre, il video in questo articolo offrirà ulteriori informazioni. Buona fortuna!
