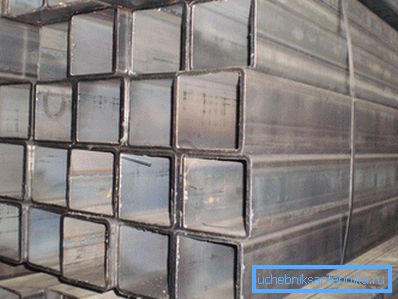

Pipe da 160 a 160: panoramica dettagliata e portata

I tubi profilati sono molto diversi dalle loro "controparti rotonde". La forma rettangolare, quadrata o ovale rende impossibile utilizzarli come, per esempio, una tubazione idraulica o fognaria, ma apre una miriade di altre possibilità. In particolare, i bordi piatti consentono loro di essere utilizzati per la costruzione di cornici per varie strutture.

Requisiti normativi per il tubo profilato

Anche se il gasdotto sarà utilizzato a fini commerciali, e tutto il lavoro sarà svolto a mano, non sarà fuori luogo acquisire familiarità con gli standard.

È possibile selezionare diversi documenti di questo tipo contemporaneamente correlati a caratteristiche, regole di etichettatura, processo di produzione e archiviazione di una tubazione quadrata:

• GOST 8639-68 - il documento mostra l'intervallo per pipeline quadrata, specifica le regole di etichettatura e i requisiti di base per le dimensioni geometriche;
• GOST 8639-82 - contiene gli stessi dati con modifiche minori;

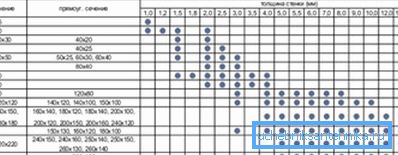

• GOST 30245-2003 - l'ultimo documento normativo, che ha unito i dati non solo attraverso una pipeline con un quadrato, ma anche con una sezione rettangolare. Inoltre, alcune nuove dimensioni sono comparse nel mix di prodotti, che non erano presenti nei documenti degli anni precedenti. Oltre alle caratteristiche geometriche, il peso della pipeline è indicato anche nel mix del prodotto, ad esempio il peso di un tubo sagomato 160x160x6 è 28,29 kg / metro. m.

Requisiti per le caratteristiche geometriche

Le condotte profilate sono spesso utilizzate come strutture portanti, pertanto l'osservanza della geometria della sezione lungo l'intera lunghezza gioca un ruolo particolarmente importante.

Di conseguenza, i requisiti sono piuttosto difficili:

• l'angolo tra le pareti della condotta deve essere pari a 90?. L'errore massimo è 1,5?;

Fai attenzione! Se la sezione trasversale della condotta è molto diversa dal quadrato, sarà peggio resistere alla deformazione torcente. Questo può influenzare la forza della struttura nel suo complesso.

• la curvatura ammissibile della superficie della condotta è di 1 mm / 1 m di lunghezza, in base a questa limitazione viene calcolata la curvatura totale ammissibile su tutta la lunghezza;
• la torsione ammissibile viene calcolata usando la formula 2 mm + 0,5 mm • L, dove L è la lunghezza dell'intero tubo;
• inoltre, la perpendicolarità del taglio è controllata. Cioè, le lunghezze su tutte le facce dovrebbero essere uguali (la deviazione di lunghezza è consentita fino a +60 mm per tubazioni di lunghezze multiple e multiple);
• lo spessore della parete deve corrispondere al foglio da cui è stata creata la pipa. Questo parametro influenza fortemente il peso, quindi il peso del tubo 160x160x6 è 28,29 kg / bar. m, ma con un aumento dello spessore di solo 1 mm, questa cifra aumenta già a 32,31 kg / bar. m.

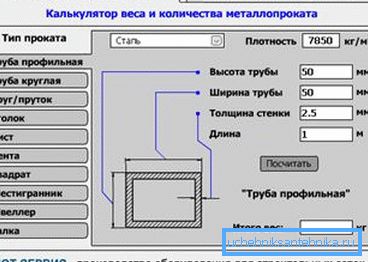

Fai attenzione! Più precisamente, il peso del gasdotto può essere determinato utilizzando appositi calcolatori online. Quindi puoi prendere in considerazione non solo la geometria della sezione, ma anche il materiale da cui viene ricavato il tubo.

Un'attenzione particolare è dedicata al raggio dell'arrotondamento. Lo standard afferma che il raggio di curvatura non deve superare il doppio dello spessore del metallo.

Naturalmente, c'è una certa tolleranza in questa domanda, l'intervallo di valori ammissibili dei raggi di curvatura dipende dallo spessore della parete:

• con uno spessore inferiore a 6,0 mm, il valore del raggio di curvatura deve essere compreso tra 1,6 e 2,4 dello spessore del metallo;
• con uno spessore di 6,0 - 10,0 mm, il raggio non deve superare 2,0 a 3,0 spessore della parete;
• se lo spessore supera i 10 mm, il valore del raggio può essere compreso tra 2,4 e 3,6 dello spessore del metallo.

Per quanto riguarda l'altezza della sezione, se non supera i 100 mm, la tolleranza è ± 0,8%. Se la dimensione del profilo supera i 100 mm, l'errore non deve superare ± 1% (valore minimo ± 0,5 mm).

Requisiti tecnologici

Oltre all'osservanza esatta delle dimensioni geometriche, il tubo del profilo deve soddisfare molti altri criteri. Indicatori quali la qualità del taglio, la posizione della saldatura e la sua forza sono necessariamente controllati.

Fai attenzione! Per quanto riguarda la qualità del taglio, allora c'è una visione della presenza di bave. In modo che il cliente non debba pulirli con le proprie mani, vengono rimossi anche in fabbrica.

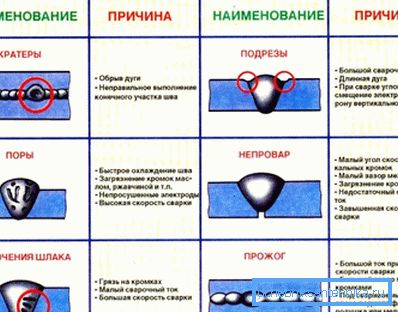

Saldatura particolarmente controllata, perché in teoria questo è il posto più pericoloso della pipeline. In caso di saldatura incompleta, inosservanza della tecnologia di saldatura, il tubo potrebbe semplicemente scoppiare sotto carico.

Per evitare questo, devi seguire queste regole:

• La saldatura dovrebbe essere posizionata lontano dalla pinna della tubazione. La distanza minima è 4 volte lo spessore del metallo;
• la mancanza di penetrazione è consentita (cioè i punti in cui i bordi delle giunture non si incontrano). È consentita una penetrazione incompleta fino a 50 mm per 1 m di lunghezza, ma la lunghezza massima di una di queste sezioni è limitata a 20 mm;

• la resistenza alla trazione della giuntura deve essere pari al 95% della resistenza del metallo da cui viene ricavato il tubo. Il costo dell'errore potrebbe essere troppo alto;
• in modo che la saldatura non interferisca con l'installazione, ne viene rimossa una bava (solo all'esterno). Se lo spessore della parete non supera i 4 mm, la cucitura non deve superare il metallo di oltre 0,5 mm, con uno spessore superiore a 4 mm, l'elevazione consentita aumenta a 1,0 mm.

Anche in fase di accettazione, viene eseguita un'ispezione visiva della superficie metallica. Non è auspicabile che il metallo abbia profonde serif, uno spesso strato di incrostazioni o ruggine. Questi fenomeni sono consentiti, ma non dovrebbero influenzare lo spessore durante la pulizia della condotta. Istruzioni più dettagliate sul controllo di qualità sono nello standard stesso.

La scelta del materiale per il tubo del profilo

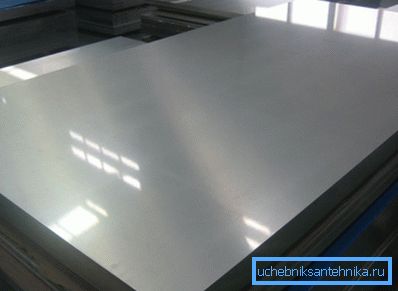

Il materiale di partenza per un tubo quadrato è in lamiera d'acciaio, questo è il requisito principale di GOST 30245-2003.

Per quanto riguarda il materiale, la scelta è tra diversi tipi di acciaio, il più usato:

• costruzione di acciai;
• acciai basso legati;
• di carbonio;
• scopo generale.

Il criterio principale per la scelta del materiale sono le condizioni operative del tubo.

Esempi di utilizzo di un tubo quadrato

A causa dell'alta resistenza, i tubi profilati hanno fatto una degna competizione ai soliti canali e travi a I. Ciò è facilitato dal peso ridotto di una simile condotta, poiché il peso del tubo profilato 160x160x5 è di 23,83 kg / pog. m.

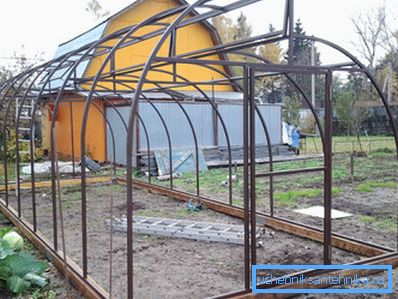

Molto spesso, l'acciaio sezionale viene utilizzato come cornice per strutture leggere, ad esempio hangar, serre, recinti per bestiame, ecc. Piccole dimensioni possono essere utilizzate con successo per la costruzione di capannoni, pensiline e recinzioni eleganti e durevoli nei cottage estivi.

Le dimensioni più grandi sono ampiamente utilizzate in PGS. Ad esempio, un tubo quadrato con una grande sezione trasversale può fungere da cassaforma permanente. Di conseguenza, il tempo risparmiato sulla costruzione di casseforme di legno ordinarie e la forza della struttura è aumentata.

Riassumendo

Tubi profilati: materiale da costruzione piuttosto popolare. Grazie all'elevata resistenza, possono essere efficacemente utilizzati non solo nell'edilizia privata, ma anche nel mix di sabbia e ghiaia (vedi anche l'articolo Prub PE - caratteristiche del materiale e varie opzioni di montaggio).

Le informazioni contenute nell'articolo aiuteranno a fare un'impressione generale sui tubi quadrati e determineranno la scelta della dimensione.

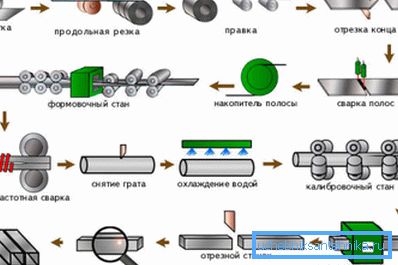

Il video in questo articolo mostra le fasi principali della produzione di una pipeline quadrata.
