Pipe ppm e le sue caratteristiche

Il problema principale dell'oleodotto è rappresentato dagli effetti negativi dell'ambiente, che portano alla corrosione. Per risolvere questo problema, i produttori producono tubi in polistirene (PPM) isolante. In questo articolo vedremo quali proprietà ha la pipa MRP ed esamineremo lo scopo di questo prodotto.

Caratteristiche del tubo PPM

Informazioni generali

Il guscio Penopolimermineralnaya per tubi è realizzato in polimero schiumato, al quale vengono aggiunti cariche minerali, che possono essere utilizzate come:

• cenere;
• sabbia;
• Scorie.

Questi additivi aumentano la rigidità del guscio e la forza, che lo rende immune alle sollecitazioni meccaniche. Inoltre, la particolarità della schiuma di poliuretano è impermeabile, combinata con la permeabilità al vapore.

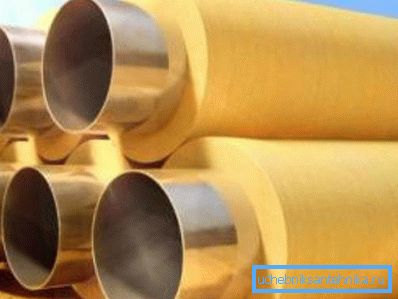

I produttori mettono questo materiale sul tubo dall'esterno.

Inoltre, la shell contiene tre livelli:

• Strato interno resistente alla corrosione - spessore 5 - 10 mm.
• Direttamente isolamento termico.
• Strato esterno protettivo, che ha un'alta densità. Il suo spessore è di 10 - 15 mm.

Per quanto riguarda il tubo stesso, l'isolamento può essere applicato a prodotti che soddisfano i requisiti di GOST 8731, 10704, 8733 e 20295. Cioè, questi possono essere tubi saldati o senza saldatura con un diametro da 32 a 820 mm e una lunghezza fino a 12 m.

Fai attenzione! La lunghezza delle estremità non isolate è di 150 mm con un diametro fino a 219 mm, inclusi, e 200 mm con un diametro di 273 - 1020 mm.

Oltre ai tubi, coprono con isolamento:

• transizioni;
• rubinetti;

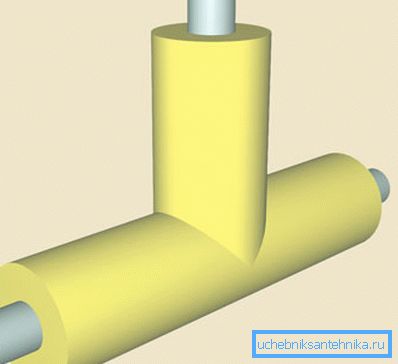

• Tee per il collegamento di tubi, così come alcuni altri elementi sagomati.

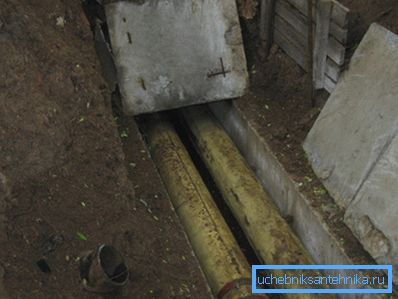

I tubi in isolamento PPM sono ampiamente utilizzati durante l'installazione di condutture di riscaldamento, nonché condotte per l'approvvigionamento di acqua calda, dove è importante conservare l'energia termica durante il trasporto del liquido di raffreddamento. Inoltre, questi tubi sono stati persino inclusi in SNiP 41-02-03 come possibile opzione per la posa di una rete di riscaldamento con una temperatura del liquido di raffreddamento non superiore a 140 gradi Celsius.

Sono ammessi tutti i tipi di guarnizioni:

• Channelless sotterraneo;
• Canale sotterraneo;
• Overground.

Va notato che questo prodotto è stato sviluppato da esperti nazionali, che hanno tenuto conto delle caratteristiche climatiche e di alcune altre caratteristiche. Pertanto, possiamo dire che questo prodotto è adattato per l'uso nel nostro paese.

Caratteristiche di isolamento

Le principali caratteristiche tecniche dell'isolamento dei tubi in PPM sono presentate di seguito:

dignità

Il guscio di Penopolimermineralnaya presenta molti vantaggi rispetto ad altri tipi di isolanti termici per le reti di calore. Ciò è dovuto non solo alle proprietà dei materiali utilizzati, ma anche alle caratteristiche di progettazione, grazie alle quali soddisfa i requisiti di base del funzionamento nelle reti di riscaldamento.

In particolare, i seguenti punti possono essere evidenziati:

• Il materiale non è "incrinato" durante il funzionamento.. In altre parole, durante l'intero ciclo di vita, lo spessore dell'isolatore termico rimane invariato.
• Guscio penopolimermineralnoy assorbimento d'acqua è molto più basso rispetto allo stesso indicatore di lana minerale.
• L'isolamento PPM ha una struttura a celle chiuse, proteggendo così in modo affidabile la condotta d'acciaio dalla corrosione (soggetto all'uso di ulteriore protezione anticorrosione). Inoltre, non è necessario coprirlo con le proprie mani con una guaina di plastica o acciaio.
• Il coefficiente di conducibilità termica di questo isolamento è parecchie volte inferiore a quello della lana minerale umida.. Di conseguenza, la perdita di calore attraverso l'isolamento penopolimmineral è molto inferiore rispetto alla lana minerale. Pertanto, in condizioni reali di PPM, il rivestimento è molto più efficace dell'isolamento per tubi a base di lana minerale.
• Prezzo più basso, che su un tipo così comune di isolamento come PUF.
• Il rivestimento aumenta la vita del gasdotto, che è più di 30 anni, e riduce anche il costo della sua manutenzione.
• Riduce la probabilità di incidenti.
• In caso di perdite, non è necessario cambiare il rivestimento., come si asciuga e allo stesso tempo mantiene le proprietà.
• Non richiede l'installazione del sistema DCS.

carenze

Poiché non ci sono materiali ideali, anche i tubi con questo isolamento presentano alcuni inconvenienti, i più gravi dei quali sono:

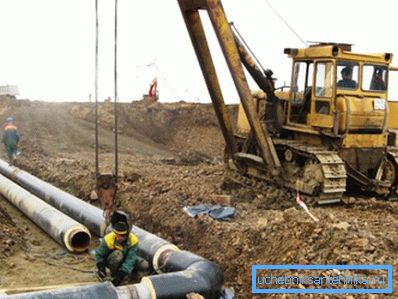

• Il peso elevato, che determina il loro trasporto, è associato a costi aggiuntivi. Inoltre, le istruzioni per la loro installazione prevedono l'uso di attrezzature di sollevamento.
• Il PPM ha un più alto coefficiente di perdita di calore rispetto a PPU, poiché la conduttività termica dell'isolamento polimero-polimero è del 10-20 percento in più.
• L'isolamento termico del PPM non è completamente sigillato, pertanto la pipeline deve essere ulteriormente lavorata con un agente anticorrosivo.

Fai attenzione! La pressione massima nella tubazione, realizzata con tubi in poliuretano espanso, non deve superare i 2,5 MPa.

conclusione

L'isolamento PPU per tubi presenta una serie di vantaggi rispetto ad altri tipi di isolanti termici, in particolare, può essere utilizzato per sistemi aperti senza alloggiamenti aggiuntivi. Ma la cosa principale - ti permette di risparmiare energia termica del liquido di raffreddamento con perdite minime, che è il compito principale di qualsiasi isolamento.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
