Posa della pipeline: metodi e materiali per autostrade e

Quali metodi vengono gettati per l'approvvigionamento idrico? Come viene posata la tubatura in polipropilene alla fornitura di acqua calda al cottage? Come sono le principali condotte idriche sotto autostrade trafficate e fondazioni di edifici? Nell'articolo cercheremo di far conoscere al lettore alcuni aspetti dell'esecuzione di questi lavori.

Casa privata

Iniziamo con informazioni che hanno un valore pratico per i proprietari di case. Di cosa è fatto l'input di fornitura d'acqua e come si adatta al terreno?

materiale

In genere, viene inserita solo acqua fredda nel cottage. L'acqua calda e il riscaldamento sono organizzati autonomamente; gas, elettricità, legna da ardere, carbone, pellet (palline pressate da segatura), ecc. possono essere utilizzati come fonti di calore.

In questo caso, l'uso più efficiente di tubi in polietilene.

Perché?

• Il polietilene è estremamente resistente. La vita utile del tubo è stimata per almeno 50 anni.
• È resistente alla corrosione (come, in realtà, tutti gli altri polimeri).

Inoltre: il polietilene è estremamente resistente ai media aggressivi. È da questa plastica, insieme al vetro, che vengono prodotti i piatti, in cui vengono forniti acidi e alcali concentrati.

• Polietilene - dielettrico. Se è così, non puoi aver paura delle correnti vaganti e del verificarsi di processi elettrochimici che distruggono le valvole.
• La sua superficie non è ricoperta da depositi di calcare., che distingue il materiale da qualsiasi tubo di acciaio.

• A favore di tubi in polietilene dice il loro prezzo.: alla stessa portata è 1,5-2 volte inferiore a quella dell'acciaio non zincato.
• Infine, il polietilene mantiene la sua elasticità alle basse temperature.. In termini pratici, ciò significa che anche quando l'acqua si ghiaccia, il tubo non si rompe per la pressione del ghiaccio: il guscio si allungherà solo un po 'e quando scongelerà tornerà alle sue dimensioni originali.

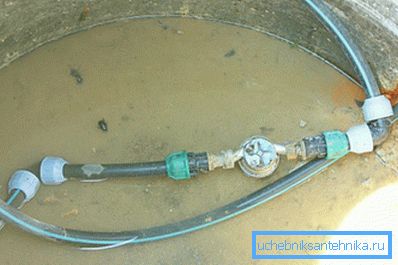

L'ingresso del gruppo del contatore dell'acqua nel pozzo viene posato con un tubo monopezzo: con un diametro fino a 180 mm viene fornito in bobine e bobine. Il cablaggio in casa può essere fatto, naturalmente, con altri materiali; come un raccordo a compressione montato adattatore.

E cosa è meglio usare nel caso in cui l'acqua calda e il riscaldamento sono forniti collegandosi alla rete di riscaldamento?

• In caso di posa sospesa, inserire il tubo in acciaio tradizionalmente utilizzato. I collegamenti sono montati mediante saldatura o fili; l'isolamento termico è realizzato in lana di vetro con guaina in fibra di vetro o ferro zincato.

• Quando l'installazione sotterranea è preferibile usare tubi di polipropilene rinforzati.. È rinforzato, poiché ha una maggiore resistenza alla trazione e un allungamento inferiore quando viene riscaldato. Per collegare le lunghezze diritte, viene utilizzata la saldatura a presa a bassa temperatura; Il rinforzo in alluminio richiede il pre-strippaggio nel campo della saldatura.

Sfumatura: se il tubo in polietilene in fase di posa può essere piegato con un raggio di almeno cinque dei suoi diametri, le spire delle boccole in polipropilene vengono eseguite solo tramite raccordi.

Posa nel terreno

A che profondità posano i tubi dell'acqua quando si posa l'entrata nel terreno?

Per rispondere a questa domanda, ci rivolgiamo ai documenti normativi.

1. Secondo SNiP 2.04.02-84, la profondità di posa delle tubature dell'acqua, contando sulla loro superficie inferiore, dovrebbe essere almeno mezzo metro più della profondità massima di penetrazione nel suolo di temperatura zero (profondità di congelamento).
2. Il codice delle regole della joint venture 40-102-2000 fa un'aggiunta: questa profondità può essere ridotta utilizzando l'isolamento termico non igroscopico.

Per comodità del lettore, presentiamo i valori della profondità del congelamento per alcune regioni dello spazio post-sovietico.

Perché le condutture dell'acqua sono posate a grandi profondità? Tutto è ovvio: in assenza di pompaggio dell'acqua a temperature ambiente inferiori allo zero, si congelano semplicemente. Allo stesso tempo, la posa in profondità risolve il problema della deformazione del tubo durante lo spostamento lungo la superficie di un veicolo a motore.

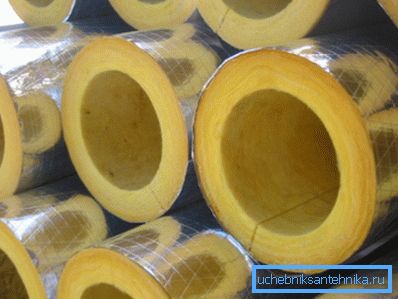

Nota: l'isolamento dell'acqua non garantisce la sua protezione dal gelo. Rende solo più lento il congelamento. In modo radicale, il problema dello sbrinamento durante la posa dei tubi a una profondità ridotta viene risolto solo con un cavo di riscaldamento collocato in una comune camicia termoisolante.

autostrada

Come si posa la rete idrica?

materiale

Fino a poco tempo fa, durante la posa di sistemi di approvvigionamento idrico di intracity utilizzati in modo massiccio:

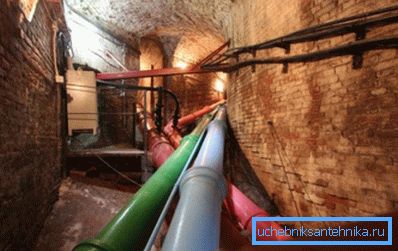

1. Tubi in ghisa con guarnizione svasata con una cabola (impregnata di bitume organico) e piombo fuso. La resistenza alla corrosione della ghisa consente oggi a molti anni e più schieramenti di rimanere in servizio. Il problema principale del materiale è la sua fragilità: il movimento del terreno porta a incidenti.

1. Acciaio nero Il suo uso è una delle follia associate ai tentativi di risparmiare denaro; la vita di servizio del sistema di approvvigionamento idrico in acciaio prima del primo incidente, generato dalla sua corrosione, non superava i 10-15 anni.

Inoltre: a causa dei depositi di ruggine e calcare, il lume del tubo durante questo periodo è stato ridotto al 25-40% dell'originale. Indovina come ha influito sulla pressione dell'acqua?

Fortunatamente, i progressi non si fermano e ora si sono diffuse soluzioni più curiose.

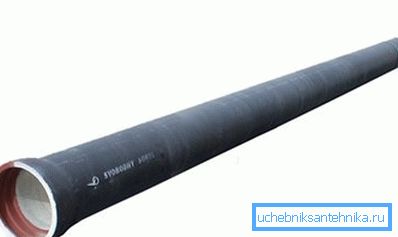

1. I tubi di VChSHG (ghisa nodulare ad alta resistenza) hanno la resistenza alla corrosione della ghisa e la duttilità dell'acciaio a basso tenore di carbonio. La tenuta delle connessioni delle prese è garantita da o-ring in gomma.


2. I tubi di pressione in cloruro di polivinile sono collegati mediante prese e raccordi per tubi usando gli stessi O-ring in gomma o giunti adesivi.
3. Infine, i tubi principali in polietilene sono uniti da una saldatura di testa a bassa temperatura: le estremità dei tubi adiacenti vengono fuse con un riscaldatore elettrico e premute l'una contro l'altra. L'allineamento e il bloccaggio con un diametro del tronco grande vengono eseguiti utilizzando dispositivi idraulici meccanici o (con una sezione trasversale di oltre 250 mm).

Posa nel terreno

Se oleodotti e gasdotti e rete di riscaldamento possono essere posati sopra il livello del terreno e direttamente sulla sua superficie, allora la rete idrica, come descritto sopra, è sepolta nel terreno.

Lo schema di stile tradizionale è chiaro e familiare:

1. Una trincea sta scavando lungo la futura autostrada;

1. L'oleodotto saldato o collegato in altri modi è posato in una fossa su un cuscino di sabbia e coperto di terra.

Sotto strade con traffico intenso, i tubi sono spesso collocati in uno scivolo in cemento armato, che non consente loro di essere danneggiati quando la superficie è sottoposta a forti sollecitazioni.

È chiaro che questo non è il modo più pratico: una quantità enorme di lavori in terra e la necessità di limitare il traffico difficilmente accontenteranno l'operaio e i cittadini.

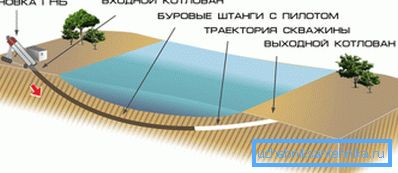

Nel 1971 iniziò una nuova era nella costruzione di condotte sotterranee urbane: Martin Cherrington (USA) fu il primo a testare la posa di condotte usando il metodo HDD (perforazione direzionale orizzontale). L'essenza del metodo è chiara dal suo nome: il tubo non entra nella trincea, ma viene passato sotto la superficie senza disturbare gli strati superiori del terreno.

Attualmente, la posa di tubi senza scavo è praticata in diversi modi:

SNiP 3.05.04-85

Come essere guidati quando si costruisce un sistema di approvvigionamento idrico con le proprie mani? Le istruzioni di base per la progettazione e le tubazioni sono contenute in SNiP 3.05.04-85 Reti esterne e impianti di approvvigionamento idrico e fognario. Diamo alcuni requisiti di questo documento.

Quindi, come dovrebbe essere posato il gasdotto secondo lo SNiP?

• Per giunti a manicotto con guarnizioni in gomma, l'angolo di rotazione di ogni giunto non deve superare 2 gradi per diametri fino a 600 mm e 1 grado per diametri da 600 mm.
• Le deviazioni dall'asse di progetto della condotta non devono superare 100 mm.
• Le guarnizioni di gomma sulle connessioni a innesto non possono essere usate primorozhennymi.
• Le tubazioni in acciaio e cemento armato sono protette dalla corrosione.


• Non è consentita la saldatura tra i tubi in polimero (in particolare HDPE e LDPE).
• La saldatura di tubi di acciaio può essere effettuata a una temperatura non inferiore a -50 gradi, in polietilene - non inferiore a -10 gradi.

conclusione

Speriamo di essere in grado di soddisfare la curiosità del lettore nel campo dei metodi di posa delle tubature dell'acqua e dei materiali utilizzati per questo scopo. Come al solito, ulteriori informazioni possono essere trovate nel video in questo articolo. Buona fortuna!
