Posa di tubi senza scavo: caratteristiche di questo metodo

La posa di tubi senza scavo è un nome comune per tutti i lavori simili eseguiti con il metodo chiuso. Queste tecnologie sono più promettenti e preferibili rispetto ai metodi di stile aperti, da allora molto più economico.

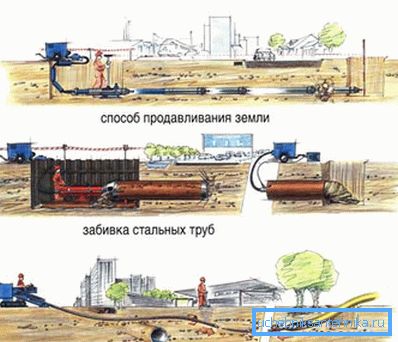

Caratteristiche dei metodi di posa dei tubi chiusi

Le seguenti tecnologie appartengono ai tipi chiusi di posa.

1. HDD - foratura direzionale orizzontale.
2. Micro tunneling.
3. Spremere le casse di metallo.
4. Foratura con metodo a coclea.
5. Metodo di puntura

Parleremo del primo di essi in modo più dettagliato.

Metodo HDD

Questo metodo è il più universale e adatto per la posa chiusa di varie reti ingegneristiche. Può essere utilizzato per installare tubazioni in polietilene, acciaio, ghisa con una sezione trasversale di 63/1000 mm, a profondità fino a 25 m (scopri qui come il cavo viene posato indipendentemente in tubi di vario tipo).

Fai attenzione! La lunghezza di tali tratti sotterranei può raggiungere 1,2 km. Dipende dai tubi che devono essere trascinati. Per implementare il lavoro di un particolare metodo, di regola, viene selezionato nel sito di costruzione.

È obbligatorio creare disegni di lavoro, perché La maggior parte delle tecnologie chiuse sono intercambiabili.

La posa di tubi senza scavo è adatta al trasporto di gas e liquidi vari.

Con il suo aiuto tirano:

• cavi elettrici;
• fornitura d'acqua;
• gasdotto;
• oleodotto;
• sistema fognario;
• cavi di comunicazione e altre reti.

Macchine e attrezzature applicate

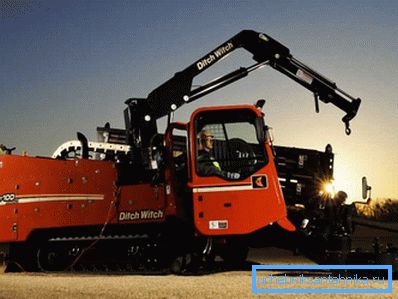

Lo strumento principale per l'implementazione del metodo di HDD sono le piattaforme di perforazione.

Come tecnica aggiuntiva vengono utilizzati:

• costruttori di condotte;
• sistemi di localizzazione;
• generatori di corrente;
• nodi di miscelazione e malta;
• saldatrici;
• auto-manipolatori per la consegna di attrezzature di perforazione;
• motopompe, ecc.

Vantaggi dei modi senza scavo

1. Il volume degli sterri è significativamente ridotto.
2. Il costo di costruzione può essere ridotto al 30%. Compreso, grazie al coinvolgimento di un minor numero di lavoratori e attrezzature speciali.
3. Il periodo di costruzione può essere ridotto di 15/20 volte.

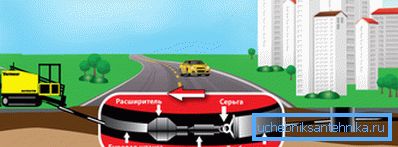

4. Il paesaggio, compreso il paesaggio del sito, rimane invariato.
5. La superficie stradale è preservata.
6. Possibilità di posare tubi sotto linee della metropolitana e linee elettriche, serbatoi poco profondi, oleodotti e gasdotti, in terreni sciolti e formazioni rocciose. È possibile perforare pozzi e sotto zone ambientali, la costruzione di terreni che è vietata.
7. L'uso di installazioni per HDD semplifica enormemente la procedura e riduce i tempi per ottenere permessi e documentazione di conciliazione per l'implementazione dei lavori.
8. L'utilizzo del metodo elimina il blocco delle strade o il blocco del traffico.

La tecnologia funziona

La posa di condotte mediante HDD implica le seguenti fasi di lavoro.

1. Studio geodetico del sito e determinazione delle proprietà del suolo. Come richiesto nelle aree problematiche fori praticati.
2. Il lavoro di progettazione prevede il calcolo della traiettoria di perforazione, la preparazione della documentazione necessaria, il suo coordinamento nelle istanze pertinenti.
3. Preparazione diretta al lavoro: scavo delle fosse di partenza e di preparazione, consegna delle attrezzature di perforazione al cantiere, messa in funzione.
4. Perforazione di un canale pilota.
5. Aumentare il suo diametro.
6. Posa dei tubi
7. Completamento dei lavori di costruzione.

Preparazione di perforazione

1. In questa fase vengono raccolti e studiati tutti i dati relativi alle caratteristiche del suolo nel sito di costruzione. La composizione del suolo, le sue proprietà, la presenza e la profondità delle acque sotterranee e le utilità sotterranee sono prese in considerazione.
2. Per selezionare l'attrezzatura e la tecnologia ottimamente adatte, viene effettuato il rilevamento del suolo.
3. Dopo la progettazione, il lavoro dovrebbe essere coordinato e i permessi dovrebbero essere ottenuti per la posa del gasdotto in questa sezione.

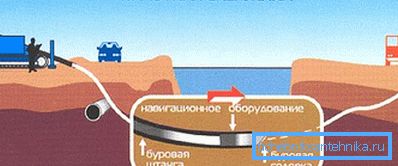

Metti alla prova

L'istruzione avverte che la posa della rete dovrebbe iniziare con la creazione di un pozzo pilota.

1. A tale scopo, attrezzature e strumenti di perforazione speciali sono utilizzati per attrezzare pozzi orizzontali. La macchina è dotata di una testa di perforazione con un radiatore.
2. È combinato con la barra di trivellazione. Cambia direzione e posizione fai da te l'operatore della macchina. Il braccio è un tubo di acciaio, con una lunghezza fino a 3 me una sezione trasversale di 60/80 mm.
3. Mentre la testa entra in profondità nella roccia, le aste vengono avvitate l'una sull'altra l'una nell'altra.. Quindi, fino a quando viene raggiunta la lunghezza di progettazione del pozzo.

Fai attenzione! Il compito principale di questa fase del lavoro è quello di perforare un pozzo esattamente lungo il percorso definito dal progetto. Deviazioni da esso sono inaccettabili.

1. Tale perforazione è anche definita direzionale.. Il suo corso può essere facilmente e facilmente controllato. Il processo di lavoro viene monitorato grazie al sensore montato nella testa di perforazione, che invia segnali a un localizzatore speciale.
2. Se i dati sulla deviazione della barra dal corso di progettazione appaiono sul monitor, l'operatore lo riporta alla traiettoria desiderata con diversi movimenti.
3. perché quando si utilizza l'HDD, vengono distrutti strati di terreno e roccia, per evitare collassi, collasso del pozzo e possibili guasti dell'apparecchiatura, le pareti del canale vengono rinforzate. A tale scopo viene utilizzato uno speciale fango di perforazione (bentonite).

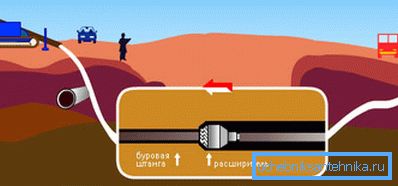

Estensione del canale

1. Successivamente, il pozzetto pilota viene espanso alla dimensione desiderata. Per questo, vengono utilizzati gli estensori.
2. Lo strumento viene tirato dall'estremità di uscita del canale al suo inizio. Durante l'operazione ruota intorno al proprio asse e taglia la roccia, aumentando così il diametro del pozzo.
3. Per poter allungare i tubi attraverso il pozzo senza problemi, la dimensione del canale deve essere maggiore del 35/50 percento del loro diametro.
4. Se si intende installare una tubazione di grande diametro, il pozzo viene espanso, tirandolo costantemente per 2/3 dell'estensione. La sezione trasversale di ciascuno di essi è maggiore della precedente. In alcuni casi, per questo viene utilizzato un calibratore.

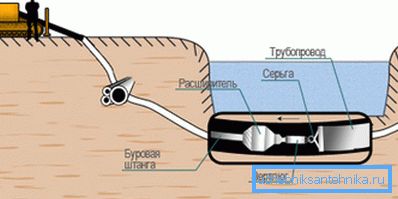

Posa del gasdotto

1. Le piattaforme di perforazione sono utilizzate non solo per creare pozzi orizzontali, ma anche per posare la tubazione nel modo di tirare.
2. Dal retro del canale verso la macchina, lo strumento di espansione viene tirato di nuovo. In questa fase, il cuneo del tubo è fissato su di esso, così come l'impugnatura per tirarlo.
3. Muovendosi nella direzione dell'unità di perforazione, l'expander tira il tubo lungo il canale.
4. Il processo è monitorato da un operatore. Tiene traccia del numero di aste di perforazione selezionate dal pozzo. Ciò rende possibile ottenere informazioni sul tubo che attraversa il canale.

Fase finale

1. Una volta completata la posa dei tubi chiusa, gli esperti verificano la qualità della rete creata, confrontano il risultato con la documentazione del progetto e consegnano l'oggetto al cliente.
2. Trasmette il gruppo di ingegneria di lavoro della pipeline finita. Gli esperti danno al cliente tutta la documentazione necessaria. Garantisce il mantenimento della struttura.

Fai attenzione! I documenti tecnici sulla condotta installata devono necessariamente includere un piano dettagliato della rete di ingegneria sotterranea, con riferimento al terreno. È necessario, anche quando si esegue la sostituzione di tubi senza scavi.

conclusione

La posa di tubi senza scavo mediante metodo HDD è un modo moderno e altamente tecnologico. Ti permette di montare reti ingegneristiche molto rapidamente, mentre spendendo relativamente poche risorse finanziarie (vedi anche l'articolo Posa di condotte di scarico in casa: una guida passo-passo sulla sistemazione del sistema fognario).

Il video in questo articolo ti darà l'opportunità di leggere maggiori informazioni.
