Possibili dimensioni di tubi in metallo-plastica e loro

18-03-2018
Tubi

I tubi metallici sono ampiamente usati nell'impianto idraulico. Con il loro aiuto vengono posati condutture per l'approvvigionamento idrico, riscaldamento e fognature. Usa prodotti con una varietà di diametri, la gamma di cui parleremo in questo articolo.

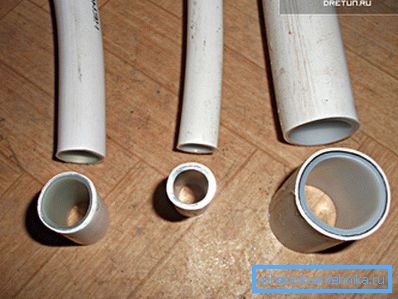

Diversi diametri di tubi metallici

Disposizioni generali

Per cominciare, diamo un'occhiata alla struttura dei prodotti in questione e alle loro caratteristiche.

struttura

Tubo metallico da 20 mm in sezione

La struttura del prodotto in questione è semplice:

  1. Strato polimerico interno a contatto con il liquido.
  2. Strato adesivo
  3. Alluminio, conferisce al tubo la necessaria rigidità e resistenza.
  4. Di nuovo lo strato adesivo.
  5. Strato polimerico esterno che protegge l'alluminio dal contatto con l'ambiente esterno.

Una tale struttura garantisce numerosi importanti vantaggi, che rendono così popolari i tubi in metallo-plastica quando si installano sistemi di ingegneria di case e appartamenti privati.

dignità

Considerare le caratteristiche dei tubi metallici:

  • Resistenza ai processi corrosivi. Ciò che è importante per i prodotti che sono costantemente in contatto con l'acqua.
  • Alta trasmittanza dovuta alla levigatezza del rivestimento interno.

Suggerimento: nel caso di collegamento di sezioni in plastica a metallo, è opportuno installare filtri speciali nell'area di giuntura. Ciò eviterà la ruggine e altri detriti dalla parte vecchia della pipeline a quella nuova.

  • Proprietà di resistenza accettabili, di gran lunga superiori a quelle con modelli convenzionali in polipropilene o polietilene.
  • Resistenza alle alte temperature, consentendo l'uso gratuito di tubi in plastica nell'impianto di riscaldamento. Ad esempio, i modelli in polietilene non sono categoricamente adatti a tali scopi a causa della soglia di bassa temperatura.

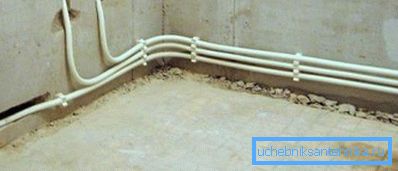

Foto della pipeline di metallo-plastica del sistema di riscaldamento
  • Prezzo accessibile. Anche l'uso parziale della plastica nel processo di produzione può ridurre significativamente il costo dei prodotti.
  • Peso leggero. Consente di limitare gli allegati semplici e non esercita un carico aggiuntivo sulle fondamenta dell'edificio.
  • Purezza ecologica. Conforme a tutti gli standard sanitari necessari.
  • Facile da usare fai-da-te. Per l'implementazione del taglio di tubi in metallo-plastica e l'installazione dei loro giunti, non è necessario avere particolari abilità.

Suggerimento: per la costruzione del tubo metallico si consiglia di utilizzare uno strumento speciale - premendo il tasto. Con esso, il processo sarà molto più facile e veloce.

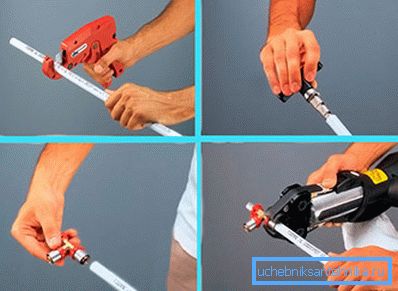

Istruzioni grafiche per eseguire la connessione utilizzando il tasto di pressione
  • Lunga durata, numero decadi, soggetto al rispetto di tutte le regole di funzionamento.

dimensioni

I diametri dei prodotti in esame sono piuttosto diversi, come per i sistemi di approvvigionamento idrico, i campioni con una dimensione da 15 a 50 mm sono più spesso utilizzati, ma per le acque reflue, da 32 a 150 mm. Ma la marcatura dei tubi di plastica è in genere fatta in pollici, quindi diamo un'occhiata a questa insolita misura di lunghezza.

Suggerimento: quando si scelgono i tubi si raccomanda di tenere conto del diametro interno, che è indicato con due lettere "DU" - "diametro nominale". L'esterno può essere molto ingannevole a causa delle differenze nello spessore delle pareti.

pollici

Per essere precisi, quindi 1 pollice = 25,4 mm. In pratica, la seguente relazione è vera nelle pipe:

pollici millimetri
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Pertanto, non sorprenderti quando un idraulico o un venditore in un negozio specializzato descriverà il diametro come un secondo o tre quarti. Basta convertire la dimensione nel sistema metrico e sarà più facile navigare.

Per collegare sezioni di dimensioni diverse, viene utilizzato uno speciale calibratore.

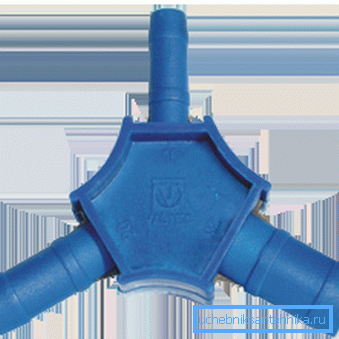

Calibro polimerico per tubi metallici

Parametri tecnici per diversi diametri

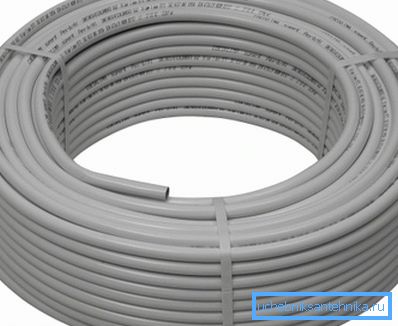

Tubo metallico MP 16x2 mm 1 m arrotolato in una bobina

La modifica nella sezione trasversale influisce sui parametri dei prodotti in diversi modi:

parametro senso
Sezione, cm 1.6 2 2.6 3.2 4
Fai, vedi 1.2 1.6 2 2.6 3.3
Formando la larghezza dello strato, cm 0.2 0.2 0.3 0.3 0.35
Lunghezza del taglio di massa di 100 cm kg 0115 0,17 0.3 0.37 0.43
Il volume di un metro, l 0,113 0201 0,314 0,531 0,855
Riscaldamento ammissibile a una pressione di 10 bar, suC Da 0 a 95
Riscaldamento ammissibile a una pressione di 25 bar, suC Da 0 a 25
Limite di temperatura suC 135
Limite di resistenza alla pressione al momento del riscaldamento massimo, bar 10
Pressione distruttiva durante il riscaldamento fino a venti gradi Celsius, bar 94 87 88 76 67
Indice di morbidezza 0069
Coefficiente di isolamento termico, W / m? K 0.431
Dimensionamento dell'indicatore di forza, N / 10 mm 71
Indicatore di forza della saldatura di alluminio, N / mm2 58
Nessuna deformazione se riscaldata a 20 suC per sessanta minuti, MPa 5.7 5.09 5.42 5.11 4.83
Nessuna deformazione se riscaldata a 95 suC per sessanta minuti, MPa 3.29 3.02 3.17 3.02 2.94
Nessuna deformazione se riscaldata a 95 suC per cento ore, MPa 2.92 2.68 2.82 2.69 2.61
Nessuna deformazione se riscaldata a 95 suC per mille ore, MPa 2.56 2.35 2.51 2.43 2.3
Resistenza alla rottura trasversale, N 2870 3040 3250 3420 3560
Durata nel rispetto della conformità a tutti gli standard operativi, anni Mezzo secolo
Il più piccolo raggio di curvatura con le braccia, cm 8 10 11 16 55
Il più piccolo raggio di curvatura con l'uso di attrezzature speciali, cm 4.5 6 9.5 12.5 18
Il tubo di metallo da 32 mm durerà fino a cinquanta anni

Come puoi vedere, molte caratteristiche rimangono comuni a qualsiasi dimensione e alcune cambiano radicalmente. Ad esempio, la durata utile, la forza di adesione degli strati e il coefficiente di conduttività termica sono gli stessi per campioni sottili come per quelli più spessi.

Ma il raggio di curvatura e la resistenza alle deformazioni sono già significativamente differenti in diverse sezioni: un tubo di metallo-plastica di 16 mm può sopportare i carichi maggiori.

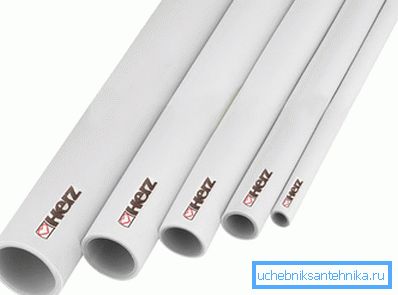

Le caratteristiche tecniche di un tubo metalplastico di 16 mm possiedono i migliori indicatori di resistenza

conclusione

I tubi in alluminio e polimero combinano molti aspetti positivi di metallo e prodotti in plastica, eliminando i loro svantaggi. A causa di ciò, sono ampiamente utilizzati nella disposizione di varie condotte, che a loro volta richiedono una varietà di diametri.

Campioni con diversi diametri

Le dimensioni delle sezioni sono misurate in pollici e di solito variano da un secondo a sei. Questa differenza ha anche il suo effetto sulle caratteristiche tecniche dei prodotti, che abbiamo descritto in dettaglio sopra. Il video in questo articolo ti fornirà ulteriori informazioni direttamente correlate ai materiali recensiti.
