Profilo tubo 20x20 - una combinazione di grazia e forza

I tubi a prova di corrosione con sezione quadrata attirano l'attenzione con la loro maggiore resistenza a mezzi aggressivi e carichi meccanici. Il design ergonomico consente di risparmiare spazio durante l'installazione e di creare una varietà di design sostenibili.

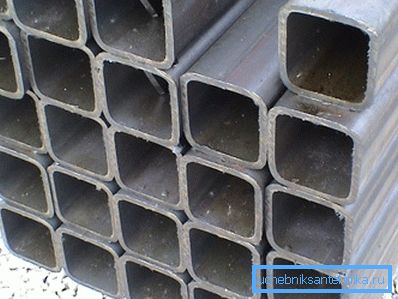

Tubi non trattati 20x20

Dettagli della pipeline del profilo

Il profilo inox tubo 20x20 differisce principalmente nelle sue proprietà fisiche e meccaniche. Hanno trovato la loro applicazione nell'industria chimica, cartaria, farmaceutica, energetica e automobilistica, nell'agricoltura e nella pubblicità. La qualità dei prodotti laminati dipende direttamente dal rispetto della tecnologia di produzione, dal controllo di qualità, ecc.

Quadro normativo

Data la resistenza alla corrosione e il metodo di produzione, si possono distinguere diversi standard per una tubazione quadrata in acciaio inossidabile:

  • i documenti principali possono essere considerati GOST 8639-68, GOST 8639-82 e GOST 30245-2003. Contengono informazioni di base su dimensioni, tolleranze, controllo di qualità, peso, ecc. Usando questi documenti, è anche possibile scoprire il peso approssimativo, ad esempio il peso di un tubo profilato 20x20x2 è pari a 1,075 kg / calibro lineare. m;
Sezione trasversale del profilo quadrato
  • GOST 11068-81 - poiché la tubazione è realizzata in acciaio resistente alla corrosione, rientra formalmente nei requisiti del presente documento. L'unica cosa che può confondere è la costante menzione del termine diametro nel testo del documento, in relazione alla sezione quadrata sembra ridicola;
  • A seconda del metodo di produzione (laminato a caldo oa freddo), è possibile utilizzare GOST 9940-81 (tubo laminato a caldo) e GOST 9941-81 (laminato a freddo).

Come è il profilo della pipeline

Il tubo profilo anticorrosione 20 20 2, di regola, è realizzato in acciaio austenitico strutturale (anticorrosivo duttile) secondo DIN 2395.

In questo caso, è possibile utilizzare 2 metodi di produzione:

  • saldati. Le istruzioni di produzione hanno questo aspetto: un nastro d'acciaio infinito di larghezza costante viene tagliato, quindi piegato in un tubo a sezione circolare (i bordi non sono ancora saldati), quindi viene eseguita la saldatura, la spogliatura della saldatura. Il profilo trasversale desiderato è dato facendolo passare attraverso i rulli. In questo caso, inevitabilmente si presentano sollecitazioni interne nel metallo: per la loro rimozione, il prodotto si riscalda;

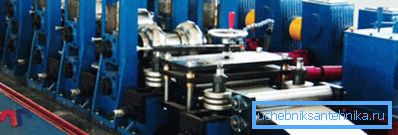

Nella foto nella macchina viene alimentato il nastro d'acciaio per la produzione di tubi
  • nel caso della tecnologia senza saldatura, il pezzo viene prima fatto lampeggiare e quindi fatto passare attraverso i rulli per dare la forma della sezione trasversale desiderata. In questo caso, i tubi senza saldatura rotondi possono servire come materie prime per la produzione di una pipeline quadrata. Questo metodo di produzione rende il prodotto finale più costoso rispetto all'uso della saldatura.

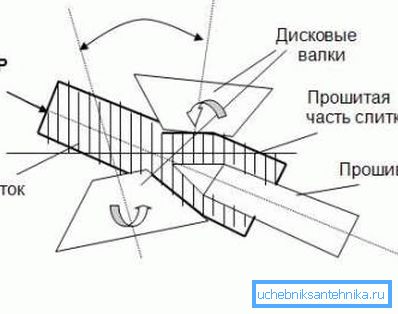

Il layout del firmware

Per quanto riguarda il costo del tubo profilo da 20 a 20, tutto dipende dal metodo di produzione utilizzato. Quindi, una pipeline quadrata convenzionale con una sezione di 20x20x1 costerà 221 rubli / 1 m. Per la costruzione su larga scala, è più conveniente operare con il costo della prima tonnellata di acciaio laminato, nel qual caso il costo sarà di 382800 rubli / 1 tonnellata (il costo è per l'acciaio 08-12Х18Н10).

Tipi di saldatura di saldatura

La produzione di un tubo a profilo quadrato in acciaio inossidabile avviene in 2 modi. Nel primo caso vengono utilizzate strisce (vuote), da cui vengono tracciati i tubi. Nel secondo, i prodotti sono saldati da fogli di metallo.

Esistono diversi tipi di saldatura:

  • TIG (elettrodo di tungsteno in un gas inerte senza additivi);
  • plasma con TIG;
  • corrente ad alta frequenza;
  • laser;
  • fascio di elettroni.

Il profilo del tubo 20x20x2 ha un ampio campo di applicazione, che dipenderà direttamente dal tipo di saldatura. Il controllo della qualità della saldatura viene eseguito secondo GOST 3242 - 79 e GOST 30245-2003.

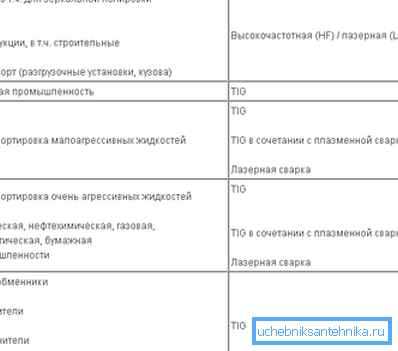

La dipendenza dell'ambito del tubo sul metodo di saldatura

Fai attenzione! Il prezzo di un tubo con un cordone saldato prodotto da correnti ad alta frequenza è inferiore del 10% rispetto a quello degli analoghi con saldatura TIG. Allo stesso tempo, la forza della saldatura è allo stesso livello.

Superficie per tutti i gusti

Il profilo del tubo appare molto esteticamente piacevole a causa della superficie, che è:

  • opaco (opaco, finitura Mill);
  • lucido (spazzolato). Il grado di elaborazione ha diversi livelli fino al più morbido e ha le denominazioni Satin 180, 320 o 400 Grit;
  • specchio, che dipende di nuovo dal grado di lucidatura (Mirror 400 o 600 Grit).

La marcatura esterna delle superfici dei tubi in acciaio AISI è leggermente diversa:

  • 2B - opaco;
  • VA - specchio;
  • 4N - lucido.

La qualità della finitura della superficie non è influenzata dagli indicatori di resistenza. Se tutto il lavoro è fatto a mano, allora la scelta tra le opzioni proposte dovrebbe essere fatta piuttosto sulla base della visibilità dei tubi. Se fungono da elemento interno, la superficie deve essere selezionata tenendo conto dell'arredo della stanza.

Ambito della pipeline del profilo

Una piccola sezione non consente di essere utilizzata come elementi portanti sotto carichi gravosi. Ma la rigidità della sezione quadrata è sufficiente per la percezione di carichi di grandezza media. I vantaggi di una tubazione quadrata dovrebbero includere un peso relativamente piccolo, ad esempio il peso di un tubo profilato 20x20x2 è di circa 1,175 kg / bar. m.

Fai attenzione! Il peso del tubo nelle tabelle è media, ma in realtà dipende dalla densità del materiale. Per calcolare con precisione il peso della pipeline, è possibile utilizzare speciali calcolatrici.

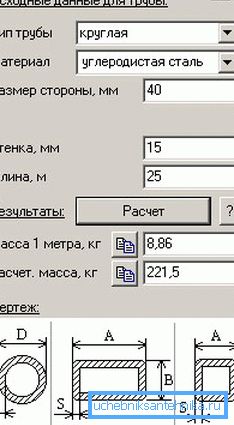

Calcolatore del peso del tubo

Per quanto riguarda esempi specifici dell'uso di un tubo quadrato con una piccola sezione, possiamo dare i seguenti esempi:

  • per la produzione di mobili (principalmente scuola e in varie istituzioni pubbliche);

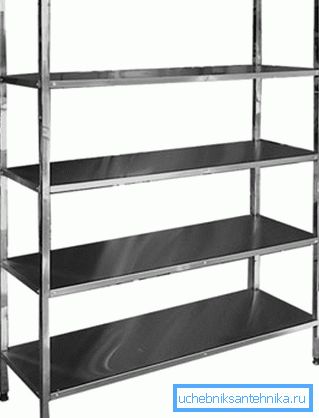

I rack sono fatti di tubazioni centrali
  • nella costruzione di recinti di diversi tipi - come una cornice. In questo caso, il carico sul metallo è ridotto e puoi utilizzare piccole dimensioni;
  • per la costruzione di vari capannoni, durante la costruzione in un clima temperato, è necessario tener conto dell'effetto del carico di neve e del peso di 1 metro di un tubo sagomato 20x20x2 (1.175 kg / 1 m);

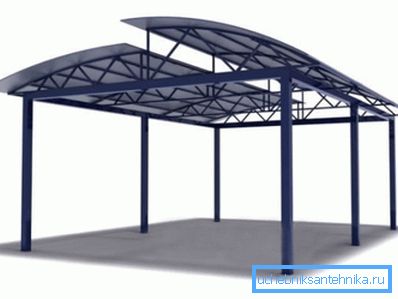

Un baldacchino fatto di conduttura quadrata 20x20
  • quando si decorano gli interni della stanza, i tubi quadrati possono essere utilizzati per costruire eleganti scaffali e scaffali.

Riassumendo

Un tubo quadrato di piccola sezione trasversale in acciaio inossidabile ha un certo numero di proprietà importanti. La cosa più importante è che oltre ad alta resistenza e rigidità, ha anche un aspetto eccellente, e resistenza alla corrosione consente di essere utilizzato in quasi tutte le condizioni (vedi anche l'articolo Tubo 60x40 mm - caratteristiche e peso).

A causa di ciò, tale pipeline può essere utilizzata sia all'interno della stanza, sia nella costruzione di un telaio per strutture leggere. Il video in questo articolo mostra un esempio di utilizzo di una pipeline di profili come cornice per una recinzione.
