Profilo tubo rettangolare - dimensioni e caratteristiche

I tubi rettangolari profilati sono un tipo speciale di acciaio tubolare. L'unicità di questo prodotto risiede principalmente nella forma non standard della sezione trasversale. In questo articolo, diamo un'occhiata più da vicino alle caratteristiche di questi prodotti, alle loro dimensioni esistenti e allo scopo.

Caratteristiche dei tubi profilati

La forma insolita della sezione trasversale di questo prodotto è principalmente dovuta al suo scopo. I tubi rettangolari e quadrati non vengono utilizzati nelle tubazioni, ma utilizzati nelle strutture metalliche del telaio. Il fatto è che il tubo cavo ha la stessa forza di un'asta metallica e pesa il 30-40 percento in meno.

Pertanto, l'uso di questo materiale consente di ridurre la massa delle strutture metalliche e il loro costo, mentre la loro forza e il loro costo rimarranno invariati. Tuttavia, va notato che queste proprietà del prodotto hanno solo se sono fatte secondo GOST 8645 - 68.

In altre parole, i tubi sagomati hanno un'elevata resistenza solo in determinate sezioni di sezione. Anche una piccola deviazione dalle norme può influenzare la forza complessiva della struttura in acciaio o aumentarne la massa.

Inoltre, i calcoli di progetto di travi di strutture in acciaio per la rigidità si basano di solito su dimensioni standard, i cui valori sono indicati nelle tabelle dei corrispondenti standard di stato. Di conseguenza, se le dimensioni dei profili non soddisfano gli standard, i calcoli risulteranno non corretti.

Di quali dimensioni dipende

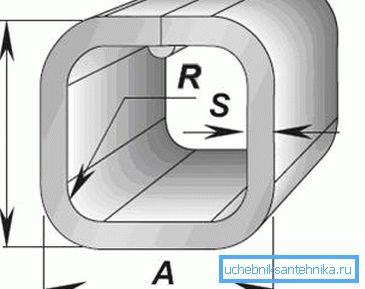

Sotto la dimensione dovrebbe essere capito:

• L'altezza delle pareti del prodotto;
• larghezza;
• spessore;
• Raggio di arrotondamento.

Tutti questi parametri dipendono solitamente dal metodo di produzione dei prodotti.

Nell'industria al momento ci sono tre processi tecnologici di produzione di questi prodotti:

• Tecnologia di deformazione a freddo di un tubo standard;
• Tecnologia di deformazione a caldo;
• Formazione del profilo e successiva saldatura di giunzioni di tubi.

Le caratteristiche di questi processi tecnologici influenzano:

• Il metodo di allineamento (calibrazione) della sezione profilo dei prodotti;
• Spessore della parete;
• Raggio di arrotondamento, ecc.

Successivamente, considerare più in dettaglio le caratteristiche dei prodotti realizzati con diverse tecnologie di produzione.

ambito di applicazione

La portata dei tubi profilati è molto ampia.

Più spesso sono usati:

• In costruzione - durante la costruzione di vari padiglioni, capannoni, bancarelle, ecc.
• Nella produzione di mobili - scaffali, scaffali, mobili scolastici, ecc.
• Industria automobilistica - nella produzione di rimorchi e telai, ecc.
• Agricoltura - per le strutture di serra di tubi e altre determinate strutture.

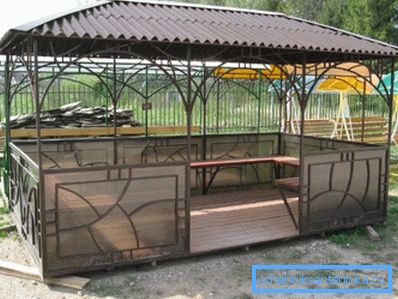

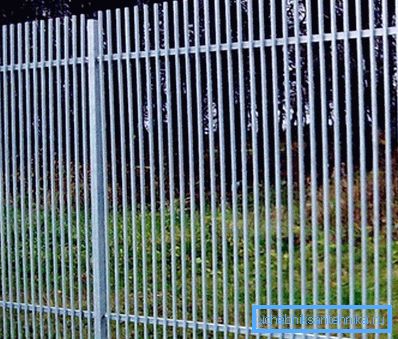

Naturalmente, questo materiale può essere utile in casa, da esso è possibile realizzare pergole, recinzioni, mobili da giardino, scale e molto altro.

dignità

Tra i vantaggi di questo materiale ci sono i seguenti punti:

• forza;
• Peso ridotto;
• Prezzo accessibile, grazie al materiale della cavità;
• Ampio assortimento - grazie a questo, è possibile ritirare un prodotto della misura della sezione più adatta.
• Plasticità: se necessario, il prodotto può essere piegato, ad esempio, con un arco.
• Installazione semplice grazie al peso ridotto. Le istruzioni di montaggio consistono nella normale saldatura di parti.

Suggerimento: È possibile assemblare strutture metalliche non solo mediante saldatura, ma anche su bulloni. Tale composto viene solitamente utilizzato per scaffalature prefabbricate, impalcature, tutti i tipi di attrezzature commerciali, ecc.

Tipi di tubi sagomati

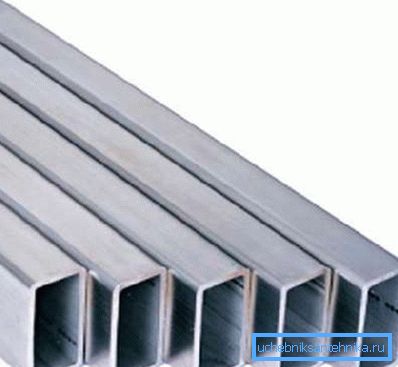

Laminato a caldo

Il processo di produzione laminato a caldo di questi prodotti è il seguente:

• La billetta sotto forma di una manica o di un bicchiere viene riscaldata per aumentare la plasticità.
• Quindi, la billetta viene laminata mediante rulli di stampaggio, a seguito della quale viene formato un tubo con una sezione trasversale circolare.
• Successivamente, il prodotto semifinito viene inviato a una pressa per stampaggio, dove viene trasformato in un prodotto quadrato, ovale o rettangolare.
• Il prossimo passo è il raffreddamento della billetta e il rotolamento sui rulli di dimensionamento.
• Quando il prodotto è pronto, viene riscaldato alla temperatura della formazione del chicco e gradualmente raffreddato in condizioni naturali. Questa operazione ti consente di rimuovere la tensione nel reticolo cristallino.

Il risultato è un prodotto che soddisfa gli standard statali, in base al quale la dimensione della parete del tubo non può essere inferiore a 60 mm. ie se la sezione ha una forma rettangolare, l'altezza del rettangolo non può essere inferiore al valore specificato.

La gamma di tubi a profilo rettangolare secondo GOST 8639 - 82 (per profili quadrati) contiene circa due dozzine di dimensioni. La stessa dimensione è determinata da GOST 8645-68. Inoltre, le dimensioni della sezione variano da 60x60 mm a 230x100 mm. È vero, la produzione di tubi quadrati laminati a caldo consente un limite di 180x180 mm.

Come per le altre dimensioni, i tubi rettangolari di profilo secondo GOST 8639-82 possono avere:

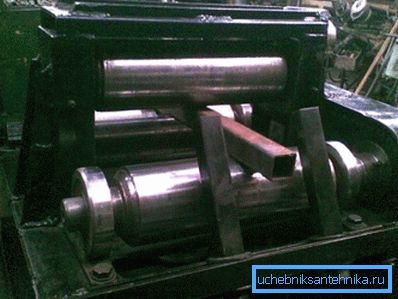

Laminato a freddo

La tecnologia di produzione dei tubi profilati laminati a freddo consiste nei seguenti passaggi:

• Il primo è la preparazione: l'atterraggio di un buco rotondo nella lavatrice.
• Quindi, il pezzo viene arrotolato, a seguito del quale si formano tubi tondi.
• Successivamente, il prodotto viene crimpato nella pressa e nel laminatoio.
• Quindi, come nel caso precedente, vengono eseguite la calibrazione e il riscaldamento (tempra) del prodotto finito.

Questa tecnologia consente di ottenere dimensioni più piccole di un tubo a profilo rettangolare e le sue pareti più sottili. Secondo GOST, l'altezza minima della faccia della sezione è 10 mm. La dimensione massima della sezione trasversale è limitata a 120x120 mm.

Questo standard contiene 17 dimensioni standard definite dalla specifica di stato 8639-82 e anche 16 dimensioni standard definite dalla specifica standard 8645-68. In generale, si può affermare che la scelta di prodotti di questo tipo è giustificata se sono necessari tubi senza saldatura con pareti sottili.

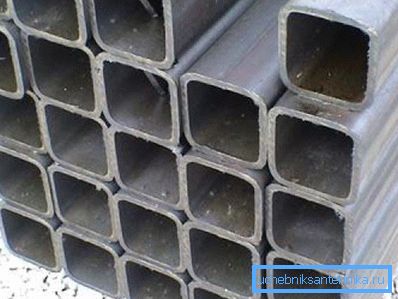

saldati

Il processo di produzione dei profili rettangolari saldati è il seguente:

• Prima di tutto, vengono formati spazi vuoti dimensionali, che vengono tagliati da una lamiera di acciaio non dimensionale.
• Il prossimo è lo stampaggio del pezzo sotto la forma della sezione del tubo.
• Il passo successivo è la saldatura della cucitura con il metodo di fusione e saldatura ad induzione o in un ambiente di gas inerte.
• La fase finale di produzione è la calibrazione del prodotto semilavorato con il metodo della deformazione a freddo sui rulli.

La forza di questi prodotti praticamente non differisce da quella senza cuciture, poiché il cordone di saldatura indebolisce la rigidità solo del 5-10 percento. Ma questa tecnologia, a differenza di quanto sopra, consente di eseguire tubi con spessore di parete compreso tra 1 mm e 5 mm. Secondo GOST 30245 2003 la dimensione minima della sezione è 40x40 mm e la dimensione massima è 300x300 mm.

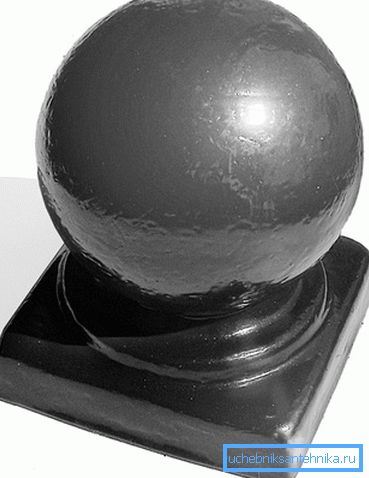

Suggerimento: Quando si assemblano strutture da tubi sagomati, ad esempio elementi decorativi, è possibile utilizzare tutti i tipi di raccordi: punte e altri elementi.

Qui, forse, ci sono tutte le caratteristiche principali del materiale in questione.

conclusione

I tubi profilati presentano numerosi vantaggi, il principale dei quali è una buona resistenza. A causa delle proprietà di questi prodotti e di una vasta gamma di prodotti, la loro area di applicazione è molto ampia.

Gli unici prodotti devono rispettare determinati standard statali, solo in questo caso hanno caratteristiche di elevata resistenza. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
