Quale diametro del tubo scegliere per il riscaldamento: una
Quando si passa il riscaldamento in un appartamento o in una casa privata, oltre al materiale delle tubature utilizzate, è necessario tenere conto anche delle dimensioni delle sezioni. Determinano la quantità di fluido da passare per una certa unità di tempo, che influisce in modo significativo sulle prestazioni dell'intera struttura. Discuteremo ulteriormente come trovare questo indicatore.

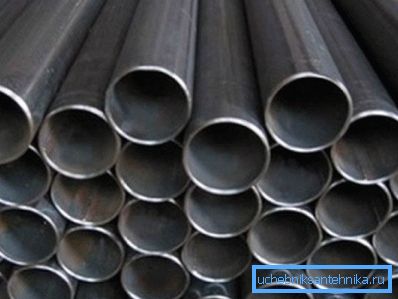

La relazione tra la sezione trasversale del gasdotto e la capacità della pressione in esso
Per cominciare, vale la pena di dissipare il mito che più il tubo è spesso, più intenso è il movimento del refrigerante in esso. Con un aumento eccessivo del diametro, la pressione nel sistema può scendere a tal punto che il riscaldamento in casa non diventerà del tutto. Per evitare ciò, leggere la seguente tabella, che elenca i parametri del refrigerante per i tipi più comuni di prodotti tubolari:
| Visualizza la pipa | Consumo, m3/ h | Velocità, m / s | Perdita di testa, m / 100 m |
| Acciaio nuovo 133? 5 | 60 | 1.4 | 3.6 |
| Acciaio vecchio 133? 5 | 60 | 1.4 | 6.84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110? 8.1 (SDR 13.6) | 60 | 2.41 | 4.8 |
| Acciaio nuovo 245? 6 | 400 | 2.6 | 4.3 |
| Acciaio vecchio 245? 6 | 400 | 2.6 | 7 |
| PE 100 225? 13.4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225? 16.6 (SDR 13.6) | 400 | 3.85 | 4.8 |
| Acciaio nuovo 630? 10 | 3000 | 2.85 | 1.33 |
| Acciaio vecchio 630? 10 | 3000 | 2.85 | 1.98 |
| PE 100 560? 33.2 (SDR 17) | 3000 | 4.35 | 1.96 |
| PE 80 560? 41.2 (SDR 13.6) | 3000 | 4.65 | 2.3 |
| Acciaio nuovo 820? 12 | 4000 | 2.23 | 0.6 |
| Acciaio vecchio 820? 12 | 4000 | 2.23 | 0.87 |
| PE 100 800? 47.4 (SDR 17) | 4000 | 2.85 | 0.59 |
| PE 80 800 ± 58,8 (SDR 13.6) | 4000 | 3 | 0.69 |
Caratteristiche di selezione
Come scegliere un diametro del tubo per il riscaldamento? Diamo un'occhiata all'inizio con la loro descrizione.
descrizione
La scelta del diametro dei tubi per il riscaldamento è determinata dalle seguenti caratteristiche:

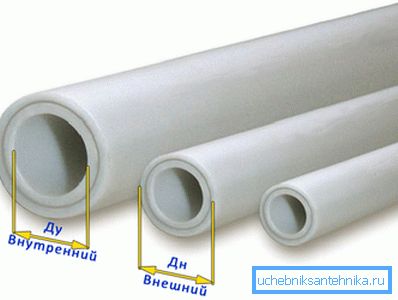

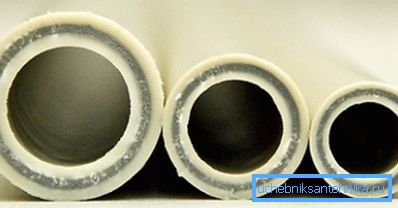

- La distanza tra le pareti interne - il diametro interno del tubo. Questo è l'indicatore più importante che mostra il throughput del design futuro.
- La distanza tra le pareti esterne - diametro esterno. È classificato in:
| classe | Parametro, cm |
| piccolo | 0,5-10,2 |
| media | 10,2-40,6 |
| grande | 40,6 o più |
- Pass condizionale. Il valore della sezione viene arrotondato e convertito in unità di pollici.

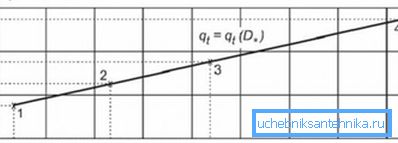

La differenza tra i diametri esterno e interno è lo spessore della parete del prodotto, che influisce sul trasferimento di calore della tubazione.

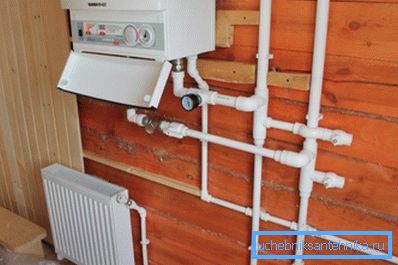

Meno o più
Dopo i calcoli, i valori possono richiedere un certo intervallo, in quale direzione è meglio deviare: a uno più grande o più piccolo?
Gli esperti ritengono che sia più razionale utilizzare una piccola sezione per diversi motivi:
- Nella pipeline c'è una quantità minore di refrigerante che deve essere riscaldata. Pertanto, il costo di funzionamento del sistema di riscaldamento è ridotto.
- Più facile fare l'installazione a mano.
- Minori costi delle provette sottili rispetto ai campioni più spessi.
Suggerimento: non dovresti sottostimare in modo specifico i risultati dei calcoli, poiché ridurrebbe in modo significativo l'efficienza del sistema di riscaldamento e lo renderebbe molto rumoroso.
Va tenuto presente che la velocità ideale è l'intervallo tra 0,3 e 0,7 m / s.
Esecuzione di calcoli
Per capire l'essenza del processo, consideralo sull'esempio di trovare la sezione trasversale ottimale per i tubi di riscaldamento situati in una stanza di 20 m2.
L'istruzione è la seguente:
- Prima di tutto, troviamo l'indicatore del trasferimento di calore richiesto. Se le pareti hanno isolamento, e i soffitti non superano i tre metri, allora per ogni dieci metri quadrati, è richiesto 1 kW di potenza termica. Sostituire alla nostra versione e ottenere 2 kW.
- Successivamente, aggiungiamo la riserva del venti percento necessaria, che in definitiva ci fornisce 2,4 kW.
Suggerimento: si consiglia di utilizzare una calcolatrice quando si eseguono calcoli online. Tale programma può semplificare in modo significativo l'attività ed evitare errori tipici.
- Se nella stanza ci sono finestre, aggiungere lo stesso numero di batterie con una capacità di almeno 1,2 kW. Di solito sono posizionati direttamente sotto le aperture della finestra.
Importante: il valore della potenza può richiedere più, ma in nessun caso meno, dal momento che il sistema non gestirà il suo compito.

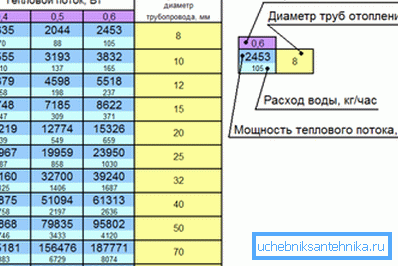

- Nella tabella contenente i diametri interni, troviamo il valore di potenza ottenuto di 2400 W. Qui vediamo che i tubi con un diametro di otto millimetri sono adatti per un dato sistema di riscaldamento. La velocità del fluido sarà pari a 0,6 m / s, la portata - 105 kg / h e la potenza termica esatta - 2453 watt.
È anche consentito l'uso di tubi con un diametro di dieci millimetri, quindi la velocità del refrigerante diminuirà a 0,4 m / s, la portata aumenterà fino a 110 kg / h, e la capacità aumenterà fino a 2555 W.
conclusione
La scelta del diametro del tubo per il riscaldamento è un compito molto importante e le prestazioni dell'intero sistema dipendono dalla correttezza di questo stadio. Prodotti troppo larghi possono smettere di svolgere le loro funzioni del tutto e quelli troppo sottili funzioneranno in modo inefficiente e rumoroso (vedi anche l'articolo Diametro esterno dei tubi - tutto ciò che devi sapere sulle dimensioni).
Pertanto, è necessario prendere in considerazione tutti i dettagli quando si effettuano calcoli e si fanno delle scelte al fine di ottenere il massimo effetto. Nell'articolo abbiamo elencato tutte le informazioni necessarie per questo.
Nel video presentato è possibile familiarizzare con i materiali aggiuntivi che hanno una relazione diretta con l'argomento considerato. Fai attenzione quando fai i calcoli!
