Quale dovrebbe essere la dimensione dei tubi di fogna

L'efficienza del sistema fognario dipende non solo dalla conformità con la tecnologia, ma anche dalla corretta selezione delle dimensioni. È il diametro interno che influisce sulla caratteristica principale di ogni sistema fognario: il rendimento. Un errore nella scelta di una misura standard può portare al fatto che il sistema semplicemente non può far fronte alla rimozione di scarichi.

Come scegliere la taglia

È necessario prendere in considerazione il volume dell'effluente. Ad esempio, un tubo di scarico di 32 mm può essere utilizzato per la distribuzione di acque reflue in un appartamento (ad esempio, per scaricare i liquami dal lavandino). Ma l'uso di piccole dimensioni in tutto il sistema fognario porterà al fatto che inizierà a lavorare in modalità pressione e la capacità non sarà sufficiente. Cioè, l'acqua ristagna.

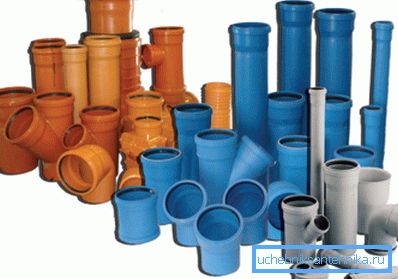

È inoltre necessario considerare il materiale da cui viene realizzata la pipeline. Ad esempio, la ghisa viene utilizzata per i riser e le fognature esterne, ma i tubi in PVC e in polietilene possono essere utilizzati sia all'interno che all'esterno. Dal materiale dipende principalmente dal prezzo.

Fai attenzione! Il tubo d'acciaio non viene praticamente usato per le acque reflue. Il sistema di drenaggio delle acque reflue funziona in modalità senza pressione, quindi una maggiore resistenza non gioca un ruolo speciale, ma la suscettibilità alla corrosione non può essere considerata un vantaggio dell'acciaio.

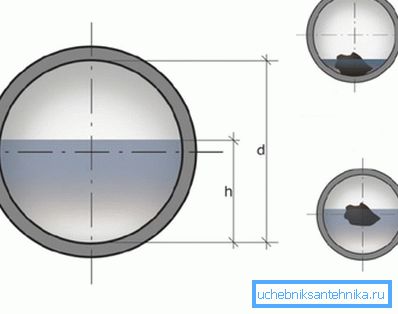

Il diametro corretto dovrebbe garantire che la sezione trasversale sia riempita di scarichi approssimativamente nella regione di 0.5-0.6. Ad esempio, un tubo di scarico di 40 mm sarà adatto per l'area del lavandino, un aumento delle dimensioni comporterà che alcune inclusioni solide non saranno semplicemente lavate via dal flusso d'acqua e si depositeranno sulla superficie interna delle pareti. Il risultato di ciò può essere un problema con il deflusso.

Quadro normativo

Le dimensioni e i requisiti generali per le tubazioni (in termini di geometria, controllo di qualità, ecc.) Dipendono dal materiale.

È possibile evidenziare tali standard come:

• GOST 22689.2 - 89. Considera la condotta fognaria, realizzata in polietilene. La maggior parte dello standard è data ad una descrizione dettagliata delle dimensioni degli elementi sagomati, inoltre sono indicati i diametri nominali. Per quanto riguarda la lunghezza, secondo GOST, le sezioni dovrebbero essere prodotte con una lunghezza da 2 a 8 m, è consentito modificare la lunghezza entro limiti arbitrari in accordo con il cliente;
• GOST 6942-98. Questo documento riguarda le fogne in ghisa. Nonostante la popolarità della plastica, un tubo di scarico in ghisa di 150 mm viene utilizzato attivamente quando si posa il sistema di drenaggio esterno o come bretelle nella stanza. Lo standard non menziona il diametro esterno e il passaggio condizionale Du;

• nel caso dei gasdotti in PVC, la situazione è un po 'più complicata, perché il documento normativo sulle acque reflue a flusso libero realizzato con tubi in PVC non esiste in quanto tale. Ma i requisiti per tali condutture possono essere trovati in GOST R 51613-2000. Utilizza il concetto di diametro esterno nominale, quindi quando si seleziona la dimensione è necessario tenere conto dello spessore della parete.

Che dimensioni scegliere per il layout sull'appartamento

Di norma, le acque reflue del manuale di installazione mancano il punto di selezione delle dimensioni. Naturalmente, nel caso ideale, sarebbe necessario calcolare la quantità esatta di rifiuti e, in base a ciò, selezionare D, ma si può andare in un altro modo. Molto spesso, i dati medi sui diametri della conduttura vengono utilizzati per il cablaggio all'appartamento, ai montanti e alla parte esterna del sistema fognario.

La regola principale quando un sistema fognario è diluito in un appartamento è che, nel corso del movimento dell'acqua, il diametro deve rimanere costante o crescere.

Quando si selezionano le dimensioni, è possibile utilizzare i seguenti consigli:

• se l'appartamento utilizza uno scarico combinato per il lavaggio, i lavandini e le docce, allora sarà necessario un tubo di scarico di 50 mm.;
• se lo scarico è separato, il diametro può essere leggermente ridotto, a circa 32 mm;
• ma nel bagno è severamente vietato l'uso di una piccola taglia. Il diametro dovrebbe essere di 100 mm.

Fai attenzione! Quando si distribuisce all'interno di un appartamento, è necessario tenere conto del fatto che nell'area che scarica i drenaggi nel montante centrale, il loro volume è significativo, quindi le dimensioni ridotte non funzioneranno.

Acque luride all'aperto

La parte esterna del sistema di smaltimento delle acque reflue si distingue, l'acqua proveniente dalla casa è diretta verso la rete di drenaggio interna o verso la fossa settica (nel caso di un sistema autonomo). Un tubo di scarico di 100 mm è la dimensione minima consentita, per una piccola casa privata ci sarà abbastanza capacità.

Con i problemi della pipeline di plastica, molto probabilmente, non si presenteranno, ma quando si sceglie un prodotto in ghisa bisogna prestare attenzione all'etichettatura.

I parametri più importanti includono:

• infatti, il diametro, se la marcatura è indicata come DN100, significa che Dвн è 100 mm, tenendo conto dello spessore della parete, la dimensione esterna aumenterà a 110;

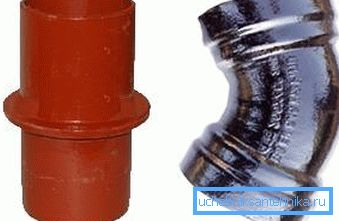

• Il marchio SMU indica che entrambe le estremità sono lisce, ma SME indica che c'è una presa a un'estremità.

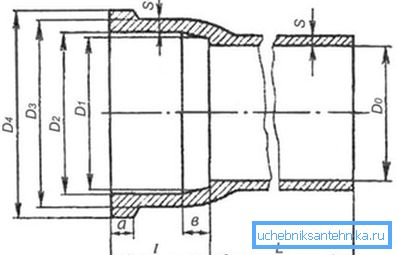

Per quanto riguarda le dimensioni della conduttura in ghisa, il diametro interno massimo è limitato a 400 mm (DN400) e la lunghezza dipende dal tipo di connessione. Quindi, il tubo di scarico in ghisa di 250 mm può essere prodotto con una lunghezza di 3, 2,5 e 1 m, se la connessione è inserita. Ma se verrà posata la tubazione di maggiore resistenza (entrambe le estremità sono lisce), la lunghezza del segmento sarà di 3,0 m.

Per quanto riguarda il riser, dal momento che il volume degli scarichi in esso è pari al volume totale degli scarichi dell'intera casa, il suo diametro non dovrebbe essere inferiore a 100 mm. In termini di materiale, è possibile raccomandare sia la ghisa che la plastica. Un tubo di scarico da 75 mm è adatto per le uscite dal montante.

Fai attenzione! Il tubo di ghisa non è raccomandato per la posa in appartamento con le proprie mani. Questo materiale è piuttosto fragile e può rompersi anche con un leggero impatto meccanico.

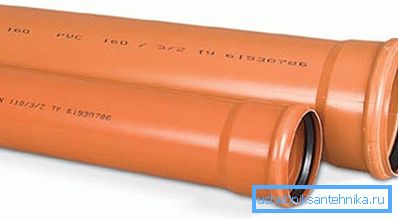

Una raccomandazione generale non è quella di utilizzare una dimensione maggiore di DN150 per la costruzione individuale. Una tale dimensione standard con una riserva è sufficiente anche per una villa di 2 piani con diversi bagni e bagni. Ma il tubo di fognatura da 200 mm è adatto per un hotel o un edificio residenziale a più piani, ma non per una famiglia di più persone.

Pipeline corrugata

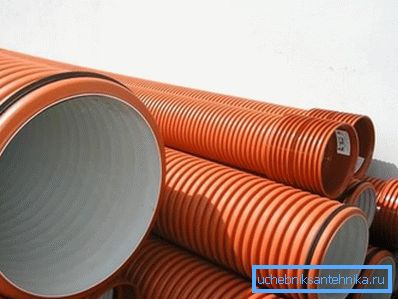

Le tubazioni corrugate in plastica hanno una rigidità dell'anello molto maggiore del normale. A causa di ciò, può trasferire carichi pesanti senza conseguenze, ovvero aumenta la profondità massima della sepoltura.

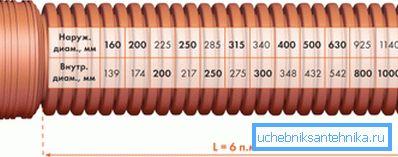

Ad esempio, una tubazione fognaria ondulata di 110 mm può essere posata a una profondità massima di 20 metri, una tubazione di questo tipo composta da 2 strati di plastica, lo strato esterno viene utilizzato per aumentare la rigidezza e quello interno è liscio, necessario per ridurre al minimo la resistenza al flusso dell'acqua.

Di norma vengono utilizzati per la produzione i tipi di polietilene PE63 e PE80. Questo polietilene è resistente alle sostanze chimicamente aggressive, in modo che la composizione delle acque reflue non ne pregiudichi la durata.

Alla fine

Scelta corretta del diametro della fogna - la chiave del suo successo. Per facilitare il problema di selezione, non è possibile eseguire i calcoli corrispondenti, ma utilizzare i dati medi. Le informazioni in questo articolo non commettono errori quando si sceglie la dimensione.

Il video in questo articolo mostra un esempio di modifica del layout del sistema fognario in un appartamento utilizzando tubi di diverso diametro.
