Quale dovrebbe essere la pressione nei tubi e da cosa

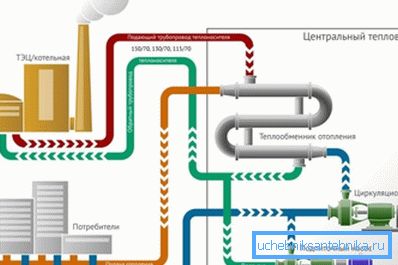

I motori di ricerca spesso guidano una richiesta su quanta pressione c'è nei tubi di riscaldamento, ma questa impostazione non è corretta, poiché l'MPa nel sistema dipende da quale sistema è centralizzato o autonomo in casa, e anche qui queste cifre possono essere diverse.
Ad esempio, quando si applica il refrigerante a edifici bassi, la pressione è molto inferiore a quella dei grattacieli, pertanto, si differenzia nel circuito stesso. Affrontiamo queste correlazioni insieme e diamo un'occhiata al video aggiuntivo in questo articolo.
Rapporto di pressione
Tipi di pressione
Nota. Per calcolare la resistenza alla pressione di un tubo (per un contorno di un appartamento), è necessario capire quali tipi di questa misurazione esistono del tutto.
- Per pressione statica si intende una colonna d'acqua, più precisamente, la sua altezza, a cui la sua pompa è in grado di sollevare da una caldaia o da un locale caldaia centralizzato - il calcolo della potenza dipende da questo, soprattutto per i grattacieli.. Cioè, per edifici a un piano e multipiano con lo stesso spazio di vita, i requisiti per questo indicatore sono completamente diversi.
- Dalla pressione dinamica dipende dalla velocità del liquido di raffreddamento nel sistema - più velocemente il ciclo è completato, meno acqua si raffredderà, quindi il costo del suo riscaldamento sarà inferiore e anche il prezzo totale dell'energia diminuirà.

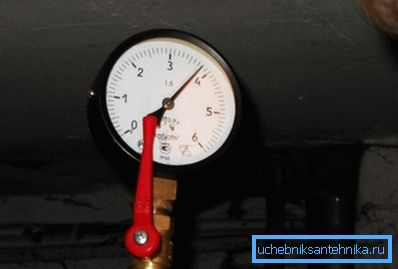

- Inoltre, c'è una pressione di lavoro (costante) e di pressione (massima o di prova) e lo spessore della parete del tubo viene calcolato in base alla pressione della pressatura, e non al funzionamento. In normali condizioni operative in condomini, indipendentemente dal tipo di costruzione (nuovo progetto o Khrushchevka), la pressione operativa (operativa) deve essere compresa tra 8 e 9,5 atmosfere, ovvero 0,8-0,96 MPa o 8,1-9 , 81 kgf / cm2), come richiesto dalle istruzioni. Sfortunatamente, in alcune case questa cifra è molto sottostimata ed è di circa 5-5,5 atmosfere, rispettivamente 0,5-0,55 MPa o 5,0-5,6 kgf / cm2.
Tubi in polipropilene
Nota. I tubi in polipropilene vengono solitamente scritti usando la sigla: PP russo o PPR inglese. Ma quale pressione tiene il tubo di polipropilene e le sue proprietà termiche sono indicate con la sigla PN seguita da un numero dopo di esso.
Se parliamo di quanta pressione può sopportare un tubo in polipropilene, significa che stiamo parlando del circuito di riscaldamento e, molto probabilmente, dal locale caldaia centrale, poiché con un sistema autonomo c'è pressione sul circuito.

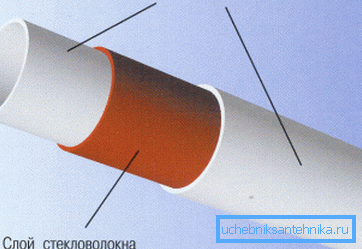

Per l'opzione stand-alone, un tubo in polietilene a bassa pressione è abbastanza adatto - è installato per un pavimento riscaldato. Tuttavia, nella marcatura del polipropilene PN10 b PN16 non esiste uno strato di rinforzo e tali tubi non sono adatti per il profilo - PN20 e PN25 sono solitamente utilizzati qui.
Tabella della dipendenza della risorsa operativa PPR su pressione e temperatura
| t? C | Risorsa operativa (anni) | Tipo di PPR | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Carico ammissibile (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21.7 | 27.1 | 33.9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12.9 | 20.7 | 25.9 | 32.3 | |
| 30 | 10 | 11.7 | 18.8 | 23.5 | 29,3 |
| 25 | 11.3 | 18.1 | 22.7 | 28.3 | |
| 50 | 11.1 | 17,7 | 22.1 | 27.7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14,7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17,3 | 21.7 |
| 25 | 8.0 | 12.8 | 16,0 | 20.0 | |
| 50 | 7.3 | 11.7 | 14,7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18,0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13.7 | |
| 70 | 10 | 5.3 | 3.5 | 10.7 | 13.3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7.0 | 9.8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3.9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7.5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7.6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Va anche detto che la dipendenza dalla pressione sul diametro del tubo non cambia il quadro generale, poiché la pressione non cambia con l'aumentare della sezione trasversale, ma il volume di refrigerante aumenta, il che comporterà costi aggiuntivi per il riscaldamento dell'acqua.
Come potete vedere, per il riscaldamento centralizzato, a giudicare dai parametri di pressione nel sistema, quasi qualsiasi PPR farà (c'è ancora una riserva), ma qui dovreste prendere in considerazione la temperatura del liquido di raffreddamento, poiché questi due parametri dovrebbero essere combinati.
RN10 è in grado di sopportare una temperatura costante di 20 ° C (brevemente 45 ° C) e l'RN16 mantiene costantemente 35 ° C (brevemente 60 ° C), pertanto questa opzione non è adatta per l'acqua calda o il riscaldamento.
Nota. Alcuni per qualche ragione credono che una grande sezione trasversale del tubo ti consenta di riscaldare meglio la stanza, ma questo è un errore pericoloso. In primo luogo, come detto sopra, si dovrà riscaldare un maggior volume d'acqua, in secondo luogo, la fonte di riscaldamento non è il circuito, ma il radiatore e, in terzo luogo, il PCB conduce molto male il calore.
Quindi, per quali tipi di tubi in polipropilene a pressione sono stati progettati, possiamo guardare la tabella sopra, e torniamo agli indicatori di temperatura. Innanzitutto, considera l'RN20: un tale tubo è considerato universale (per acqua calda e fredda) ed è progettato per un funzionamento continuo senza conseguenze a una temperatura del refrigerante fino a 80 ° C, e le caldaie a convezione per il riscaldamento autonomo funzionano in modalità 60-80 ° C.
Non molto grandi differenze a questo proposito e nelle caldaie a condensazione - esiste una normale modalità operativa di 40-80 ° C, quindi entrambe le modalità sono ideali per PPR RN20.
Ma non per ogni regione ci sarà una temperatura sufficiente di 80 ° C per i radiatori e un contorno, pertanto, sarà necessario utilizzare RN25, che può essere azionato in modo continuo a 95 ° C. In questa modalità, non solo la caldaia autonoma può funzionare, ma anche il locale caldaia centrale, se ce n'è bisogno, quindi sarà più vantaggioso utilizzare questa particolare pipa.

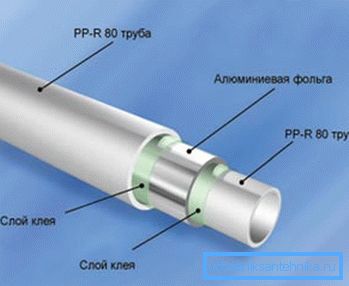

Il tubo in polipropilene RN25 ha alcune caratteristiche che devono essere prese in considerazione quando lo si installa: si tratta di un diametro esterno leggermente aumentato e la posizione del foglio di alluminio di rinforzo non si trova al centro della parete, ma vicino alla superficie.

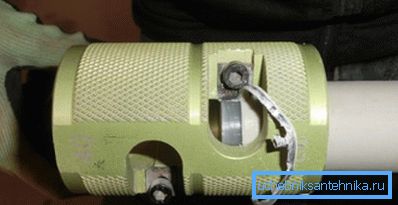

Se la sezione allargata non ostacola molto e l'estremità entra ancora nell'ugello caldo durante la saldatura, allora la pellicola interferirà, poiché questo strato sarà nudo, il che ridurrà l'adesione al raccordo di connessione del tubo e, di conseguenza, la qualità del giunto. Per evitare questo, dovrai fare il tuo per pulire la fine con l'aiuto del driver, come mostrato nella foto in alto.
Raccomandazione. Quando si salda il polipropilene, l'estremità di un tubo con un diametro di 20 mm deve essere inserita nel raccordo a 14-17 mm, 25 mm - a 15-19 mm. Quando la fine diventa più profonda, i suoi bordi sono appiattiti, riducendo così la permeabilità o addirittura creando un blocco.
conclusione
In conclusione, va detto che la pressione può sopportare un tubo di metallo-plastica - è 10 kg / cm2, quindi, è eccellente per i sistemi di riscaldamento a pavimento. Nonostante il polietilene sia ufficialmente utilizzato per questo scopo, tuttavia, la stragrande maggioranza degli idraulici sceglie la propria scelta su un laminato a base di metallo con un diametro di 16 mm.
