Quali sono gli adattatori per tubi

Gli adattatori per tubi svolgono un ruolo importante in quasi tutti i sistemi di tubazioni. Allo stesso tempo, non importa quale sia lo scopo: fognatura esterna o interna, approvvigionamento idrico esterno o interno. Se è necessario collegare prodotti, il loro uso è spesso semplicemente inevitabile. Oggi, ci sono un gran numero di tecnologie e, di conseguenza, molti materiali da cui vengono realizzati adattatori, ad esempio ghisa, plastica in PVC, polipropilene, acciaio e simili. Per iniziare, considera alcune delle caratteristiche degli adattatori.

Caratteristiche dell'adattatore

Esistono due tipi di adattatori: concentrici ed eccentrici.

• Concentrico - utilizzato per la pipeline verticale.
• Eccentrico - utilizzato per condotte orizzontali.

Di norma, questi tipi di adattatori sono utilizzati nell'impianto idraulico, in impianti industriali per l'estrazione di gas, petrolio, impianti chimici. Come accennato in precedenza, gli adattatori sono realizzati con materiali diversi, ad esempio acciaio o polipropilene, anche il PVC. Per quanto riguarda l'acciaio, la produzione di adattatori in metallo è fatta di diversi tipi. Ad esempio, gli adattatori per media aggressivi e poco aggressivi (prodotti petroliferi, gas, ecc.) Sono realizzati in acciaio al carbonio.

Se il mezzo previsto avrà una maggiore aggressività, verrà utilizzato l'acciaio legato o altolegato. Questo tipo di adattatori ha elevate caratteristiche tecniche e la temperatura dell'ambiente di lavoro può variare da -70 a +450 ° C, ad una pressione di 15 MPa. Tuttavia, va detto che nel corso degli anni le condutture in acciaio sono fuori uso. Sono stati sostituiti da tubi in polipropilene, rispettivamente, anche gli adattatori sono realizzati con lo stesso materiale. Pertanto, vale la pena concentrare la propria attenzione sugli adattatori in polipropilene.

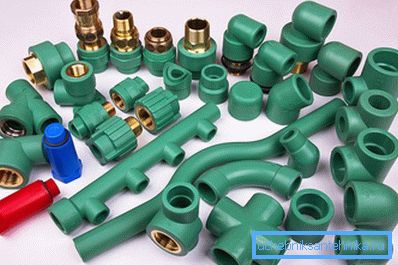

Adattatori per tubi in polipropilene

Quindi, ecco i principali tipi di raccordi per tubi in polipropilene:

• frizione,
• adattatori,
• angoli,
• tees e croci,
• contorni,
• compensatori.

Considerare ora le caratteristiche principali e l'ambito di utilizzo di ciascun tipo di raccordo.

accoppiamento

Questo tipo di raccordo serve per collegare due tubi della stessa dimensione. Ha la forma di un barilotto. Il suo diametro interno è pienamente coerente con il diametro esterno del tubo utilizzato.

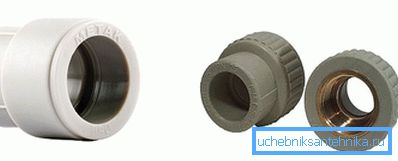

adattatori

Questo adattatore differisce dall'accoppiamento in quanto vi è un diametro interno diverso sui due lati della canna. Inoltre, ci sono adattatori per il collegamento di polipropilene con metallo attraverso una filettatura. Tali adattatori sono con filettatura esterna e interna.

angoli

Sebbene i tubi in polipropilene siano piegati, alcune modifiche nella struttura si verificano nel sito della curva, a causa della quale la portata del tubo è significativamente ridotta e la parete del tubo diventa più sottile all'esterno. Per questo motivo, vi è la necessità di angoli speciali, la cui curvatura può essere di 45-90 ° С. Inoltre, ci sono angoli, dove, da un lato, c'è una filettatura per il collegamento con un miscelatore o altre valvole di arresto. Gli angoli possono avere sia fili interni che esterni.

Croci e tees

Alcuni sistemi di tubazioni richiedono il collegamento di più tubi in un unico punto. Ad esempio, è necessario togliere il tubo dal riser in due direzioni opposte. Solo per questi scopi ci sono croci o tee speciali. Vale la pena notare che i tee, come le croci, sono disponibili in diversi diametri da una parte o dall'altra. Inoltre, ci sono tee con fili interni ed esterni sul metallo.

linee

Alcuni artigiani, al fine di risparmiare denaro, creano contorni simili da diverse tribù. Tuttavia, dal punto di vista tecnologico, questo non è del tutto pratico, poiché la produttività diminuisce. Inoltre, è importante cercare di assicurarsi che ci siano meno giunture e giunture dei tubi il più possibile. Ecco perché ci sono contorni speciali che hanno una certa curva per aggirare il tubo intorno.

compensatori

Un compensatore è un dispositivo che consente di assorbire varie cadute di temperatura e, come risultato, potenti colpi a tutto il sistema idraulico. Sebbene abbia una forma semplice, il suo uso consentirà alla pipeline di durare più a lungo.

Donna americana

Questa è una speciale connessione filettata che consente di scollegare e connettere rapidamente il trunk. È usato sia nel sistema di riscaldamento, sia nell'acqua. Il dado americano può essere usato più volte. Per fare questo, è sufficiente sostituire la guarnizione. A differenza di una frizione o di un controdado, il suo utilizzo è molto più pratico. Grazie ad esso, è possibile scollegare la linea, mentre non si ruota il tubo. Ha trovato la sua ampia applicazione fin dall'inizio dell'uso di tubi in polipropilene, dove da un lato la plastica e, dall'altro, un americano.

Abbiamo discusso i tipi di adattatori che sono per lo più utilizzati nell'impianto idraulico o riscaldamento interno. Ora portiamo alla vostra attenzione le opzioni per gli adattatori che vengono utilizzati per il sistema di approvvigionamento idrico esterno.

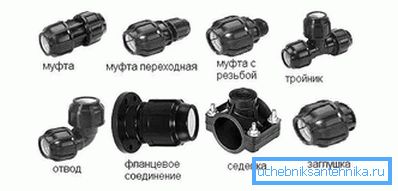

Tipi di adattatori di compressione per tubi di approvvigionamento idrico all'aperto PND

Vale la pena notare che i raccordi a compressione sono prodotti completi. Ne è derivata la conclusione: ogni elemento di un prodotto può essere intercambiabile all'interno di un gruppo di prodotti. Questo è vero nei casi in cui è richiesta la sostituzione di un elemento. Ad esempio, un anello diviso viene utilizzato per la fissazione assiale. È fatto di poliammide resistente, ma allo stesso tempo fragile. Se l'anello si guasta, il raccordo deve essere smaltito o un anello fatto con un raccordo simile. Si consiglia, ovviamente, di sostituire completamente il raccordo. Considerare ora i principali tipi di accoppiamenti di compressione.

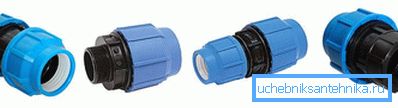

accoppiamento

Questi giunti vengono utilizzati per collegare tubi dello stesso diametro e diversi. Inoltre, ci sono raccordi a compressione con passaggio a una filettatura metallica. Realizzare accoppiamenti con filettatura interna ed esterna.

Curva d'angolo

Curve d'angolo sono usate per cambiare la direzione della condotta. Ci sono anche curve con fili esterni e interni.

tee

Il tee serve per l'assegnazione di un tubo di plastica sul lato a 90 ° C. Tali tee sono prodotti, dove c'è un accoppiamento su entrambi i lati e sull'altro - una filettatura esterna o interna.

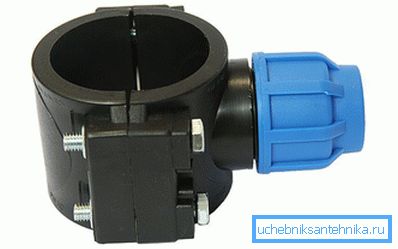

sella

Un'infermiera è una parte importante costituita da due metà che comprimono una pipa. Molto spesso è chiamato un pareggio per un tie-in. Se hai bisogno di schiantarti contro l'autostrada, questa transizione ti consentirà di implementare in modo rapido e affidabile un legame con il sistema di fornitura di acqua potabile o tecnica.

Transizione con valvola a sfera integrata

Tale inserimento, combinato con una valvola a sfera, può essere utilizzato dopo l'inserimento nel bagagliaio. Tipicamente, tale transizione viene installata nel passo d'uomo e dopo che il gasdotto viene inviato alla casa.

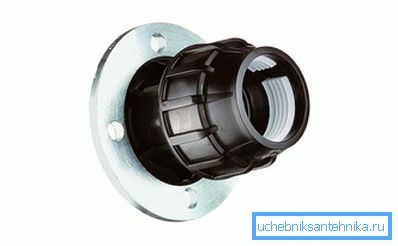

Connessione a flangia

I raccordi flangiati consentono di collegare i tubi in polietilene HDPE con metallo. L'accoppiamento della flangia ha due gruppi principali: la flangia di montaggio e la flangia di compressione. La compressione consente di fissare il tubo stesso e la flangia di montaggio è collegata da perni o bulloni all'estremità della flangia metallica. In questo caso, la dimensione della flangia deve essere selezionata individualmente.

berretto

Se per qualche tempo la linea deve essere tappata, una spina viene installata all'estremità del tubo. È molto più redditizio rispetto all'acquisto di una valvola a sfera, soprattutto se il tubo è temporaneamente messo a tacere.

Quindi, abbiamo considerato i principali tipi di transizioni che vengono utilizzati per l'approvvigionamento idrico all'aperto. Ora è il turno del sistema fognario.

Transizioni per il collegamento di ferro e plastica nel sistema fognario

Nel processo di installazione di un sistema fognario, è spesso necessario collegare tubi di materiali diversi, ad esempio plastica e ghisa. Per fare ciò in modo efficace, è necessario acquistare transizioni speciali che consentano di collegare in modo rapido e semplice tali nodi. Per fare questo, utilizzare un bracciale di gomma speciale, che può differire nel suo design: sono per la transizione interna ed esterna.

Transizione interna in gomma

Di norma, è inserito nella presa di un tubo in ghisa, che consente di montare un tubo di plastica del diametro desiderato. La sezione trasversale della parte esterna del bracciale è pienamente coerente con il diametro della presa di ferro. A causa della forma speciale non è necessario utilizzare un sigillante, poiché il composto risultante è piuttosto denso.

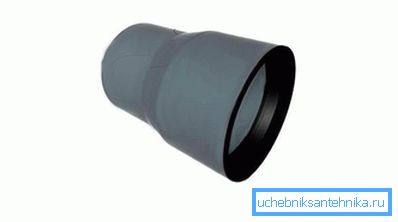

Adattatore di plastica esterno (bottiglia)

Se la linea di fognatura non ha una presa, allora un adattatore di plastica esterno consente la connessione. Già dopo puoi continuare a deporre il sistema fognario di plastica.

Tipi di transizioni per fognatura esterna ed interna di plastica

I raccordi sono ampiamente utilizzati per connettere tra loro i tubi delle fognature. Allo stesso tempo, sono divisi in due tipi:

1. Raccordi per liquami domestici.
2. Raccordi per fognature esterne.

Hanno anche differenze nel metodo di connessione:

1. Saldata. Questo tipo di raccordo non ha guarnizioni in gomma e filettato. Sono collegati tramite saldatrici specializzate.
2. Bonded. Allo stesso modo, oltre che saldati, non hanno filettatura e guarnizioni in gomma. Con l'aiuto di colla speciale è ancorata alle estremità.
3. Threaded. Di norma, vengono utilizzati su tubi di scarico di diametro ridotto, ad esempio sotto il lavandino.
4. Anello di gomma Questa connessione consente di ottenere una tenuta elevata, quindi è ampiamente utilizzata in vari tipi di sistemi fognari.

Quindi, ci sono un certo numero di transizioni per l'installazione di sistemi fognari interni ed esterni:

• accoppiatore,
• la riduzione,
• revisione con copertina,
• la traversa è a due piani,
• croce a un piano,
• sfidato
• tee,
• triplo tee a 90 °,
• tubo di compensazione,
• spina,
• valvola di ritegno,
• sifone a due pezzi.

Ora per ogni adattatore di più.

accoppiamento

La frizione è diversa nell'aspetto, vale a dire con enfasi e alesaggio totale. È conveniente utilizzarli in luoghi in cui è necessario collegare due tubi senza campanello. Si applica sia alla rete fognaria esterna che interna. Ci sono differenze di colore.

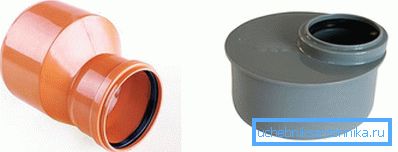

riduzione

Questa transizione consente di collegare tubi di diverso diametro. Inoltre, questa transizione consente di passare dalla ghisa al tubo di plastica.

Suggerimento: Si raccomanda di spostarsi solo dal diametro più grande a quello più piccolo. Ciò impedirà i blocchi.

Revisione della copertina

Per quanto riguarda l'audit per le acque di scarico interne, è usato per penetrare nel tubo e, se necessario, per eliminare il blocco che si è verificato. L'audit è installato sul montante principale. Per quanto riguarda il sistema di fognatura esterno, la revisione può essere montata nel passo d'uomo. Di norma, è necessario installare un controllo di diametro maggiore. Svolge anche un ruolo chiave nel processo di pulizia del sistema di condotte.

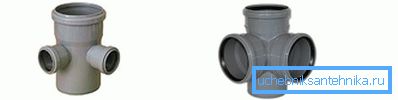

Traversa a due piani

Questo adattatore ha croci in diversi piani. Di regola, viene utilizzato nei giunti nodali delle tubature fognarie. Allo stesso tempo, è possibile collegare più tubi contemporaneamente e tubi di diverso diametro. Tali luoghi sono considerati estremamente difficili. Se non vengono utilizzati, il legamento nodulare avrà un numero elevato di articolazioni e questo potrebbe portare a perdite. La traversa a due piani è una soluzione di successo, poiché la sua intera costruzione è monolitica. Inoltre, alcune croci possono avere un angolo di campana di 45-90 °.

Croce singola asse

Tutte le prese di questo adattatore si trovano sullo stesso piano. Anche come a due piani viene utilizzato nei giunti nodali dei tubi. Inoltre, ci sono crociere con prese di diversi diametri e ad angoli diversi - 45-90 °.

rubinetto

In ogni sistema fognario questo tipo di drenaggio è molto importante. Ti permette di cambiare la direzione dell'autostrada. Ha diversi angoli di rotazione: 30 °, 45 °, 90 ° e non solo. Grazie a loro, si creano una caduta e un angolo verticale, di conseguenza, gli scarichi entrano nella fossa settica molto più velocemente.

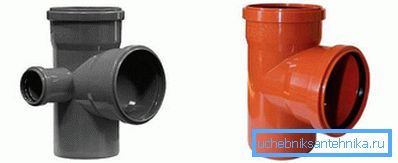

Triplo tee 90 °

Qui possiamo distinguere due tipi di tee. Il primo è un semplice tee che consente di collegare un tubo di fognatura verticale e orizzontale. Quando questi tee sono realizzati con diversi angoli, per esempio, 45 °, 67 °, 90 °. Il secondo tipo è una maglietta a tre prese a 90 °. Ti permette di fare connessioni simili, solo con un tubo di diametro diverso.

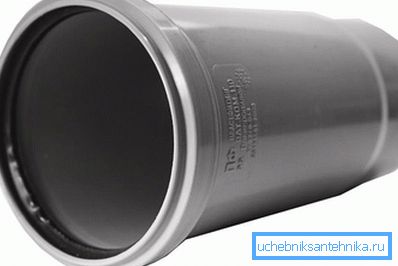

Capezzolo di compensazione

Nella maggior parte dei casi, questo adattatore viene utilizzato nel sistema fognario interno. È usato per la rimozione di rifiuti domestici liquidi in una fossa settica.

berretto

Il tappo ha trovato la sua applicazione in punti in cui è necessario chiudere il tubo di fogna, impedendo in tal modo il flusso di liquido. A volte il tappo può essere chiuso ermeticamente e in alcuni casi lasciare uno spazio vuoto, in modo che vi sia l'opportunità di pulire il tubo. Di regola, è fissato sulla guarnizione di gomma.

Doppio sifone

È utilizzato in tutti i sistemi fognari per uso esterno. Soprattutto in quei luoghi dove c'è un sito del ricevitore di liquami. Previene la formazione di gas. In alcuni casi, un sifone a due pezzi può essere utilizzato nei sistemi di ventilazione delle condotte.

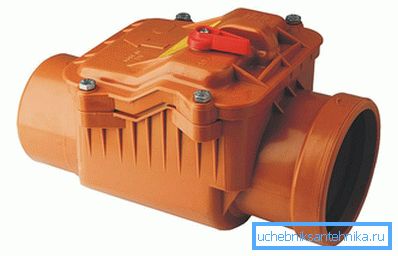

Controllare la valvola

Se il tubo di scarico è installato con una leggera inclinazione, la valvola di non ritorno impedirà il flusso di effluente nella direzione opposta.

Quindi, abbiamo elencato le transizioni più diffuse ai tubi sia di acqua che di fogna. Anche se, molto probabilmente, sugli scaffali del negozio puoi trovare altri tipi di adattatori. In questo caso, la cosa più importante è capire il loro scopo. Inoltre, appena prima dell'acquisto stesso, è meglio disegnare uno schema di uno o un altro sistema di comunicazione, questo ti permetterà di non acquistare transizioni inutili alle pipe, rispettivamente, per risparmiare i tuoi soldi!
