Quali sono i tubi di riscaldamento e come sono montati

A seconda del materiale, tutti i tubi di riscaldamento possono essere suddivisi in tre grandi gruppi: metallo, cemento-amianto (crisotilo-cemento) e polimero, sebbene ciascuna delle categorie abbia le proprie varietà e caratteristiche in uso. Ciascuno dei tipi elencati può essere più o meno appropriato in un modo o nell'altro, che è coordinato con il luogo e il metodo di installazione, la pressione e, ovviamente, il desiderio del cliente. Avremo l'opportunità di discutere le caratteristiche generali di tali materiali strutturali.

Materiali di comunicazione

metallo

• Per gli impianti di riscaldamento con qualsiasi pressione, vengono utilizzati tubi di diversi metalli, tra i quali possono essere denominati nero e acciaio inossidabile, ghisa, rame e alluminio.
• Sono rilevanti anche combinazioni di due materiali, ad esempio acciaio-alluminio o acciaio-rame o bimetallico.
• Se parliamo di forza, allora in primo luogo saranno certamente l'acciaio, la conduttività termica - l'alluminio e la praticità - i sistemi bimetallici.
• I bimetalli non sono utilizzati per autostrade e contorni: qui possono essere utilizzati nero e acciaio inossidabile, ghisa e rame. Tutti questi materiali (ad eccezione dell'acciaio inossidabile) presentano un serio svantaggio per il cemento-amianto e i polimeri - la suscettibilità alla corrosione o all'ossidazione.
• Tuttavia, se parliamo dei principali gasdotti, l'acciaio nero e la ghisa si trovano più spesso lì, e il rame è più utilizzato per i locali, soprattutto perché il suo prezzo è piuttosto alto.

NOTA! Molto efficace, soprattutto per le case di campagna, il riscaldamento per via aerea attraverso i tubi, che è possibile per forni come il bulerie. Il forno stesso è molto economico, a causa del post-combustione secondaria del combustibile, e un elevato coefficiente di trasferimento del calore è ottenuto grazie ai tubi di acciaio intrecciati attorno ad esso.

Cemento amianto

Per la rete di riscaldamento più economica, forse, si può chiamare il tubo di cemento crisotilo - non richiede un isolamento potente, poiché ha una conduttività termica sufficientemente bassa.Inoltre, il suo tasso di deformazione quando riscaldato è 12 volte inferiore a quello dell'acciaio, quindi, per l'installazione, costoso compenso frizione. A causa della sua composizione, il cemento-amianto non forma crescite organiche, quindi la permeabilità o resistenza idraulica praticamente non diminuisce.

Allo stesso tempo, le istruzioni sui tubi di cemento-amianto notano la loro fragilità (nonostante il rinforzo) - hanno paura di forti urti e sobbalzi durante il trasporto. Quando si installano tali condotte, è obbligatorio effettuare due ispezioni visive - una dopo lo scarico in trincea e l'altra - dopo la posa. L'ancoraggio viene effettuato utilizzando giunti omogenei con guarnizioni in gomma.

tecnopolimeri

• Negli ultimi anni, i tubi polimerici sono stati sempre più utilizzati per i sistemi di riscaldamento o per i loro circuiti, che stanno sostituendo sempre più i vari analoghi metallici.
• Forse, una parte di tale popolarità è legata al fatto che è facile assemblarli con le proprie mani, che è quello che usano molti proprietari, risparmiando denaro per attirare specialisti (saldatori).
• Il polietilene e il polipropilene rientrano nella categoria dei polimeri, ma ne parleremo più dettagliatamente in seguito.

Nota. Nella documentazione invece del nome completo del materiale, è spesso possibile trovare la sua abbreviazione. Pertanto, il polietilene viene indicato come HDPE / LDPE o semplicemente HDPE / LDPE (bassa e alta pressione, rispettivamente), HDPE / LDPE (versione internazionale) e polipropilene PP o PPR (versione internazionale).

Panoramica dei prodotti polimerici

Polietilene e plastica di metallo

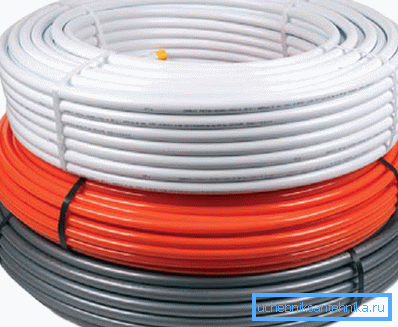

Tra i tubi in polietilene, siamo interessati principalmente al LDPE (PE reticolato) e al laminato a base di metallo - non sono utilizzati per i circuiti dei radiatori, ma non possono essere evitati quando si installa un sistema di riscaldamento a pavimento.

• A tale scopo è possibile utilizzare PE reticolato con un diametro di 16 mm - la pressione nominale qui è consentita fino a 10 bar e la temperatura massima di esercizio è fino a 110 ° C.
• Tali caratteristiche suggeriscono che i tubi possono essere utilizzati con qualsiasi caldaia autonoma e anche se il refrigerante è alimentato da riscaldamento centralizzato.

Fai attenzione! Questo schema può essere implementato solo con riscaldamento autonomo. Collegare un pavimento caldo a una batteria comune significa rischiare di ottenere una multa e insoddisfazione dei vicini.

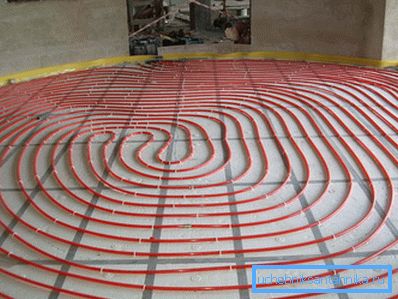

• Lo svantaggio di un tale polimero può essere definito la sua rigidità insufficiente - come è noto, il contorno è posto sul massetto, dopo di che viene versato con un altro strato di soluzione e se il tubo non viene riempito d'acqua durante tale operazione, allora può essere deformato.
• Il fissaggio al sottofondo viene effettuato con appositi fermagli a nastro, con l'ausilio del quale è conveniente resistere a un certo passaggio di pavimentazione e distanza dal muro in modo che il battiscopa sottostante non provochi danni.

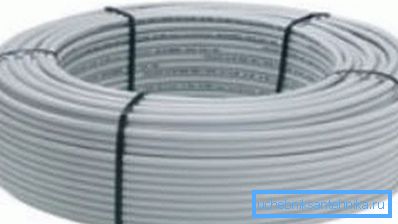

Con lo stesso successo, il laminato a base di metallo viene utilizzato per il riscaldamento a pavimento, inoltre, la maggior parte degli idraulici preferisce questo materiale, PE - è più conveniente posarlo e, inoltre, il costo del laminato a base di metallo è leggermente inferiore a LDPE.

• Tale tubo ha tre strati principali - quello interno del LDPE, quello centrale - del foglio di alluminio e quello esterno - dell'HDPE. Tutti devono essere incollati con colla (per prodotti di qualità).
• Se c'è bisogno di curve strette, che non possono essere evitate quando si posa con un serpente, allora un pezzo di molla d'acciaio (20-25 cm) viene messo sul tubo, il cui diametro interno è di diversi millimetri più grande della sezione del tubo, cioè 18-20 mm.
• Questa molla viene spinta al posto della curva e gradualmente, mentre viene posata, viene spinta in avanti fino alla fine.
• Quando è necessario installare un termometro posto sul tubo di riscaldamento, questo non viene fatto sul pavimento, ma sul nodo di distribuzione, che è spesso incorporato nella parete.

Modelli popolari

Per sapere quali prodotti sono adatti per l'impianto di riscaldamento e quali no, la tabella seguente aiuterà:

Riepilogo PPR

Per i circuiti dei radiatori (incluso questo può essere un circuito di riscaldamento monotubo), vengono utilizzate modifiche del polipropilene RN20 e RN25, sebbene quest'ultimo sia principalmente destinato a tali scopi.

Il fatto è che, come potete vedere dalla tabella sopra, la temperatura di lavoro per l'RN20 raggiunge gli 80 ° C, e la modalità ottimale della caldaia a convezione è 60-80 ° C, quindi non ci sono violazioni qui.

Tuttavia, se pensate che la temperatura di funzionamento (costante) del circuito supererà gli 80 ° C, allora ovviamente è meglio usare l'RN25.

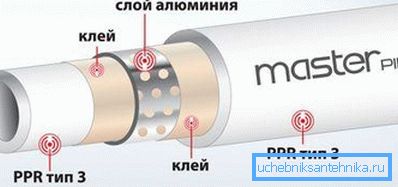

Nota. In RN 25, il foglio di alluminio non si trova al centro della parete, ma vicino alla superficie e questo interferirà con il lavoro di saldatura. Pertanto, per rimuoverlo, utilizzare un rasoio per rimuovere lo strato superiore e il foglio. Va anche notato che per i circuiti del radiatore del termostato della fattura sul tubo di riscaldamento può essere montato in qualsiasi posto conveniente per voi.

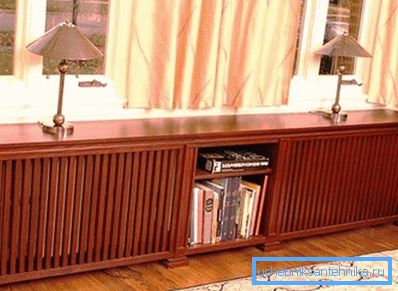

Se sei interessato a come chiudere l'impianto di riscaldamento, per questo puoi acquistare in un negozio o farti, come nella foto in alto, delle griglie decorative che mascherano non solo i radiatori, ma (se necessario) e le tubature. Il PPR è fissato alla parete con staffe metalliche o clip di plastica.

conclusione

Se decidi di installare PPR nel muro, i pro e i contro sono ovvi, anche se tecnologicamente non ha importanza per il circuito. Il vantaggio qui è che si rimuove semplicemente il tubo dalla vista, mentre non si ha alcuna perdita di calore. Ma il lato negativo è difficile da chiamare, tranne che l'aumento dell'intensità di lavoro durante l'installazione del circuito. Il video in questo articolo aiuterà in modo più dettagliato a comprendere questo problema.
