Quali tubi scegliere per il riscaldamento a pavimento

Con l'aumento delle tariffe per le utenze, un numero crescente di proprietari di case sta pensando di sostituire i metodi tradizionali di riscaldamento degli appartamenti con metodi alternativi più economici per riscaldarli. Ad esempio, i cosiddetti "piani caldi" stanno guadagnando sempre più popolarità.

I vantaggi di queste tecnologie per il riscaldamento degli spazi residenziali (oltre al risparmio diretto sull'energia) includono un certo raffinamento del design della stanza dovuto alla rimozione dei radiatori che ne rovinano sensibilmente l'aspetto.

Tipi di sistemi di riscaldamento alternativi

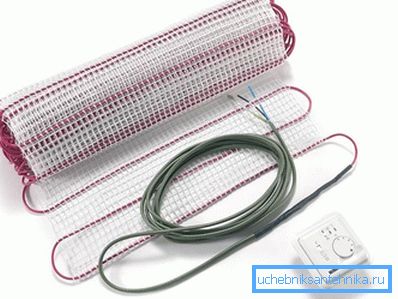

Attualmente, nel mercato domestico, sono richiesti due tipi di sistemi di riscaldamento alternativi: quelli elettrici e quelli ad acqua. Uno di questi comporta l'uso della corrente elettrica come vettore di energia, che provoca il riscaldamento del cavo, che si trova sotto un rivestimento decorativo nello spessore del pavimento. Il riscaldamento può avvenire tramite l'uso di un emettitore a infrarossi.

Secondo il secondo metodo, il riscaldamento del pavimento e della stanza nel suo insieme viene effettuato attraverso l'uso di una vasta rete di condotte attraverso le quali l'acqua calda circola continuamente. Allo stesso tempo è importante, quali tubi scegliere per un pavimento isolato termicamente. Di solito usa rame o plastica.

Pertanto, il cosiddetto pavimento riscaldato ad acqua è un sistema di tubazioni del pavimento, posato durante l'installazione su una base di cemento o direttamente nel massetto. Tali pavimenti forniscono un riscaldamento uniforme dell'abitazione e non richiedono cure costanti. Inoltre, a differenza dei sistemi di riscaldamento elettrico, sono molto più economici da utilizzare.

Gli svantaggi di questa classe di sistemi includono il costo significativo di installazione e l'aumento dello spessore totale del rivestimento del pavimento.

Tenendo conto del fatto che l'installazione proposta del circuito di riscaldamento sarà effettuata da mani proprie e che l'elettricità sta diventando sempre più costosa, la scelta di un impianto idrico sembra abbastanza ragionevole.Nota anche che il sistema che stiamo considerando è ideale per il riscaldamento di case fuori città che di solito non sono collegate al riscaldamento centrale.

Selezione di spazi vuoti tubolari

Prima di iniziare a lavorare sulla sistemazione indipendente di un pavimento per acqua calda, è imperativo che tu decida da solo i seguenti problemi tecnici:

1. Che tipo di tubo per il riscaldamento a pavimento è l'opzione più adatta.
2. Quale dovrebbe essere il diametro della vostra scelta di prodotti per tubi.
3. Come dovrebbe essere distribuito il filo posato durante l'installazione della pipeline sulla superficie del pavimento di base.

Risposte a tutte queste domande che puoi ottenere nelle sezioni successive di questo articolo.

La scelta del materiale del tubo

Quando si acquistano condotte di un tipo o di un altro, i criteri principali per sceglierli dovrebbero essere tali caratteristiche:

• forza;
• conducibilità termica;
• facilità di stampaggio;
• prezzo.

Dal punto di vista dei materiali utilizzati nella fabbricazione dei tubi, questi possono essere:

• tubi di rame prodotti;
• billette di tubi di polietilene reticolato;
• tubi in polipropilene e metallo-plastica.

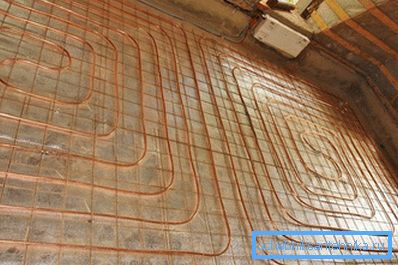

In termini di conduttività termica, l'opzione più adatta è, ovviamente, il rame, che ha buoni indici di plasticità, consentendo di piegare tubi del raggio desiderato. Ma allo stesso tempo, l'alto costo delle condotte in rame elimina completamente tutti i vantaggi dei "pavimenti caldi", in termini di risparmi stimati sul riscaldamento.

In base alle sue prestazioni, i tubi in polipropilene (polietilene reticolato) potevano essere considerati un'opzione ideale per l'organizzazione di un pavimento ad acqua calda se non fosse per il loro unico inconveniente: questo svantaggio è espresso dal fatto che i prodotti in polipropilene hanno rigorose limitazioni sul raggio di curvatura ammissibile, non può essere inferiore a 8 diametri. Tali requisiti riducono drasticamente le possibilità di posizionamento efficace delle filettature del tubo dell'acqua installato sulla superficie del pavimento.

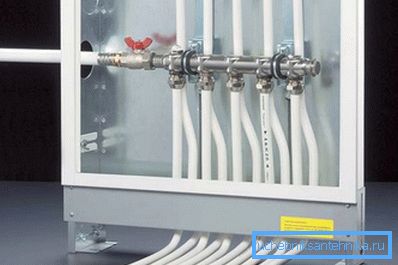

Tenendo conto di tutto quanto sopra, l'opzione più adatta per un pavimento riscaldato ad acqua è la moderna tubazione di metallo e plastica. Con un prezzo relativamente basso, questi prodotti sono abbastanza affidabili e facilmente piegabili. Tali proprietà dei prodotti metallo-plastica sono spiegate dalla presenza di uno strato di alluminio nella loro struttura, che aumenta significativamente la conduttività termica del canale e garantisce la conservazione della forma dopo la piegatura.

Suggerimento: Quando si utilizza un tubo di metallo-plastica, per evitare perdite, è necessario evitare di collegare le sue estremità nello spessore del massetto.

Selezione del diametro

Una volta deciso il materiale, dovrai scegliere tubi di esattamente il diametro che ti forniscano condizioni di riscaldamento ottimali. Questo parametro del sistema è determinato dalle dimensioni della stanza riscaldata, nonché dalla pressione e dalla temperatura del refrigerante che circola in essa. Di regola, il suo valore è selezionato tra 16? 25 mm.

Suggerimento: Con un aumento del diametro dei tubi, aumenta anche la pressione ammissibile in essi.

Il metodo più affidabile e collaudato per selezionare il diametro dei tubi è quello di chiedere aiuto a specialisti che ti aiuteranno anche a risolvere tutti gli altri problemi relativi alla scelta dei prodotti per tubi per sistemi di riscaldamento a pavimento.

Layout della pipeline

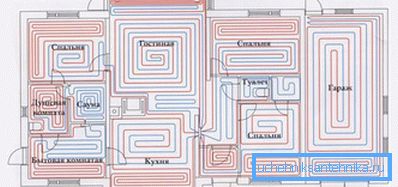

Tenendo conto dei dati ottenuti, è possibile procedere alla stesura di un piccolo schizzo di piano, che dovrebbe indicare l'ordine di posizionamento dei canali di approvvigionamento idrico sulla superficie del pavimento. La presenza di un tale schema crea le condizioni per una posa competente delle linee di conduit all'interno della stanza riscaldata e consente inoltre di calcolare il numero totale di spazi vuoti tubolari necessari per disporre il "pavimento caldo".

Uno schizzo o un layout dei condotti all'interno della stanza è preparato come segue:

1. Innanzitutto, su un foglio di carta millimetrata, viene disegnato un piano stanza nella scala di tua scelta.
2. Quindi sul piano viene applicato l'arredamento dell'arredamento dell'appartamento e vengono assegnate le aree con mobili non mobili. In queste aree, montare i condotti non è solo privo di significato, ma anche controindicato.
3. E infine, un disegno della posa delle linee d'acqua viene applicato allo schizzo.

Si ritiene che per la posa dei fili del condotto di riscaldamento sia preferibile utilizzare uno dei seguenti schemi:

• il cosiddetto "serpente", che è considerato il metodo più semplice e conveniente per la posa. Lo svantaggio del "serpente" è il riscaldamento non uniforme della stanza, associato al raffreddamento del liquido di raffreddamento mentre si muove lungo la tubazione;
• la posa dei tubi "a spirale" fornisce un riscaldamento più uniforme, poiché il liquido di raffreddamento durante la circolazione si sposta dal raccordo al centro della stanza, quindi nella direzione opposta. Con tale guarnizione, il numero di piegature brusche del condotto è ridotto al minimo, il che garantisce un movimento senza impedimenti della portante e ne aumenta la velocità di circolazione.

In conformità con i requisiti delle norme, non più di 100 metri lineari di tubi dovrebbero cadere su una catena di riscaldamento, in modo che in stanze con una vasta area sarà necessario prevedere due o addirittura tre di tali circuiti.

Si noti inoltre che, a seconda dello schema di installazione scelto e del diametro dei tubi, la fase di installazione scelta dei conduttori può variare da 15 a 30 cm.

video

Questo video mostra un'installazione a spirale di un pavimento d'acqua.
