Raccordi per fognature: a cosa servono

I sistemi di drenaggio non possono essere montati se i raccordi di fognatura non vengono utilizzati. Dopo tutto, i tubi in ghisa e plastica, utilizzati per l'installazione di tali reti, sono non elastici, quindi non sono in grado di resistere alla deformazione e agli urti.

Su questa base, l'accoppiamento angolare dei tubi con il metodo di piegatura, il loro inserimento attraverso i fori praticati, l'unione con la crimpatura del diametro, è possibile solo quando si utilizzano elementi speciali. Si chiamano raccordi.

Cosa sono gli accessori

1. Queste parti sono fognature prefabbricate.: compresso, piegato all'angolo richiesto o alesato.
2. Sono combinati con parti del sistema usando un giunto a campana. I dettagli risolvono il problema di flessione, ramificazione o transizione tra i diametri dei tubi.
3. Di norma, i tubi e i raccordi per fognature moderni sono fatti di polivinilcloruro, polipropilene o polietilene..

I prodotti di queste materie plastiche hanno le seguenti qualità.

1. Il termine di funzionamento di un sito assemblato in modo competente è di circa 50 anni.
2. Resistenza ai prodotti chimici domestici. Questa plastica non ha paura di acidi e alcali medi.
3. Peso leggero Tubi e componenti aggiuntivi possono essere fissati sulla base con morsetti collassabili su una o due viti autofilettanti.
4. Alta resistenza e basso prezzo
5. Lo spessore delle pareti dei prodotti è pari a solo il 2% del loro diametro esterno. Questo dà loro una maggiore larghezza di banda.

Tipi di oggetti speciali

Gli accessori per le fognature in plastica si dividono in due categorie: elementi per l'interno del sistema e prodotti per uso esterno.

Fai attenzione! I prodotti esterni per i sistemi possono essere utilizzati sia all'interno che all'esterno degli edifici. I prodotti destinati all'uso interno devono essere montati solo in ambienti chiusi.

Dettagli di canalizzazione esterna

1. Tali prodotti sono fabbricati utilizzando la doppia tecnologia di estrusione. Dà l'opportunità di produrre prodotti ondulati.
2. Anche le parti in plastica rinforzate con speciali additivi appartengono a questa categoria.
3. Tali prodotti hanno resistenza alle basse temperature durante il funzionamento.
4. Le fognature in plastica e gli accessori per esterni sono in terracotta o arancione.

I raccordi di blocco, distribuzione e connessione di questo tipo sono rappresentati dai seguenti elementi.

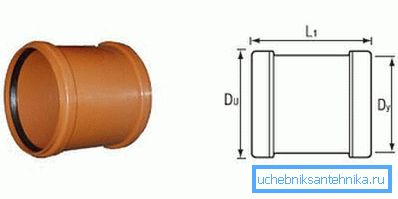

1. L'accoppiamento per i sistemi di fognatura viene utilizzato per collegare due sezioni della pipeline. Questo taglio ha alle estremità di una campana. Per l'installazione, è necessario inserire in essi il lato liscio del tubo. Le dimensioni dei raccordi per fognature di questo tipo corrispondono alla linea dei diametri standard dei prodotti principali.

1. Piegare per giunto angolare. Il prodotto è un elemento piegato con un angolo di 90, 45, 30 e 15 gradi. Alcuni produttori producono un modello aggiuntivo a 67 °. Un lato della parte ha una campana, l'opposto è liscio. Ci sono anche fogne con prese a entrambe le estremità.

1. Una traversa per il collegamento della croce, nonché un tee per l'interfacciamento sotto forma di una lettera T. Gli elementi eseguono il compito di intercettare le sezioni della pipeline. L'inserto a forma di croce può essere fatto sia nello stesso piano che in quello perpendicolare.
2. Ci sono accessori speciali che hanno un profilo complicato. Consentono di abbinare i tubi secondo lo schema originale. Le estremità dei tee e delle croci hanno l'aspetto di una campana o sono levigate.

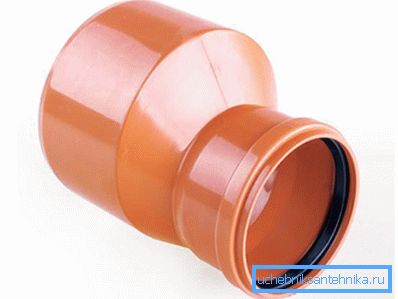

1. La riduzione è necessaria per collegare tubi di sezioni diverse con le proprie mani. Questo elemento è simile alla frizione, ma i suoi lati hanno diversi diametri.
2. Ispezione sotto forma di giunto o tee con coperchio. Questo raccordo viene utilizzato per determinare le condizioni dei tubi. È possibile rimuovere la copertura, controllare il sistema e pulirlo, se necessario.
3. È necessaria una valvola di ritegno per regolare la direzione del flusso delle acque reflue. L'elemento lo passa solo in una delle parti e impedisce il ritorno di liquido.

Il diametro dei raccordi esterni varia da 90 mm a 500.

Analoghi per l'interno del sistema

1. Le dimensioni dei tubi di scarico e dei raccordi per l'installazione interna sono limitate. Questi sono 40, 50 mm o 110. Questi prodotti hanno il colore grigio.

Fai attenzione! Da analoghi esterni, questi elementi sono meno resistenti agli effetti della temperatura. La modalità di funzionamento da 0 ° a + 45 °. Un'altra differenza è che tali raccordi hanno pareti monolitiche di uguale spessore.

1. I prodotti non contengono rinforzi in fibra, i loro profili non sono corrugati. Questo riduce la sua resistenza alle influenze esterne. L'istruzione avverte che è impossibile seppellirli nel terreno.

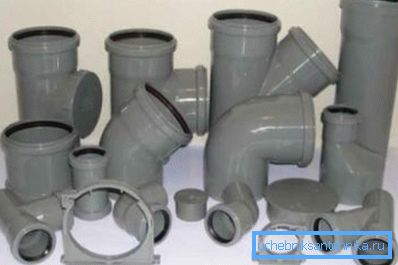

2. Gli elementi per la parte interna della rete sono quasi gli stessi di quelli esterni. Tra i prodotti sono tutti gli stessi accoppiamenti, revisioni, piegature e riduzioni.

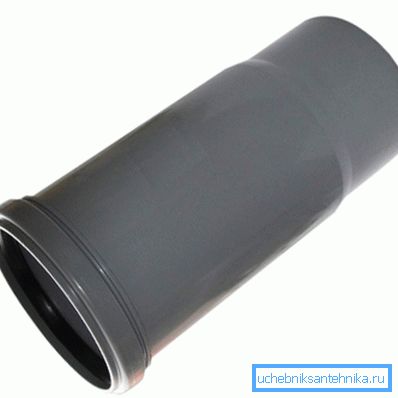

Il prodotto originale per reti fognarie domestiche è solo una connessione di compensazione. Questo raccordo è simile ad un normale accoppiamento, ma su un lato non ha una presa, ma una sezione rastremata liscia del tubo.

L'elemento serve per adattare i tubi verticali del montante della fogna all'altezza del soffitto della stanza. La lunghezza dei tubi interni è di 2 o 3 m, l'altezza delle stanze può essere 2,2, 2,5, 2,8 e 3,2 m, in modo da non tagliare pezzi di 20/40 centimetri dai prodotti interi 2/3 metri e vengono utilizzati tubi compensatori.

conclusione

I raccordi offrono l'opportunità per un'installazione competente e rapida dei sistemi fognari. Semplificano notevolmente il lavoro degli specialisti. Il video in questo articolo contiene molte informazioni interessanti.
