Raccordi per liquami: qual è la gamma e l'installazione

Oggi l'uso del metallo, specialmente del ferro e dell'acciaio nei sistemi idraulici, viene progressivamente sostituito dai materiali sintetici. Pertanto, gli accessori in plastica per le fognature al momento sostituiscono quasi completamente il metallo. Non c'è alta pressione nelle fogne, quindi tali elementi di transizione non sono realizzati con connessioni a flangia, il che aumenta significativamente la loro velocità di installazione. Ma la forza della connessione, allo stesso tempo, a causa della riduzione della gomma, non è persa. Vi diremo su quali sono tali adattatori e come sono montati in una linea, e anche dimostrare il video tematico in questo articolo.

Raccordi per tubi di fognatura di diversi diametri

adattamento

Nota. La parola "fitting" deriva dall'inglese fit, che significa montare o montare, quindi il fissaggio. Tale connessione ha luogo per l'organizzazione di qualsiasi conduttura (gas, liquido) e viene utilizzata per la tornitura, la ramificazione, l'attracco e anche per il passaggio a un diametro diverso.

configurazione

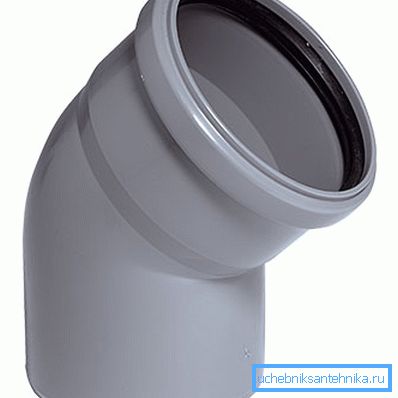

Ruota 45?
  • I raccordi angolari per tubi di scarico di plastica o, come spesso vengono chiamati gli angoli idraulici, possono avere diversi gradi di rotazione, cioè possono essere 90?, 45? o 32?. 90 di loro sono i più popolari? e 45?, anche se dalle curve a 45 ° spesso fanno lo stesso giro di 90?, il che contribuisce alla scorrevolezza della transizione e riduce significativamente la probabilità di blocchi di fogna. Per uso interno, il diametro di tali elementi è di 100 mm, 50 mm o 32 mm per una lavatrice e una lavastoviglie.
accoppiamento
  • Un'altra semplice transizione è un accoppiamento con due ingressi per il collegamento di estremità univoche del tubo - tali connessioni sono solitamente realizzate quando è necessario inserire una sezione di un sistema fognario installato, ad esempio, per sostituire parzialmente un montante in un appartamento. Grazie all'accoppiamento, è possibile utilizzare tubi in cui viene tagliato il coperchio del sedile - tale connessione per tubi a bassa pressione sarà completamente affidabile e non colerà mai se non ci sono danni meccanici (la vita operativa qui praticamente non ha un periodo definito). Molto simile alla frizione per sistemi di fognatura un adattatore diretto, ma ha un vetro solo su un lato.

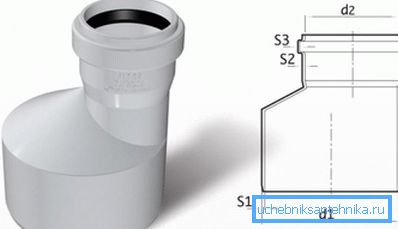

  • Per una transizione diretta da un tubo di 100 mm con un diametro di 50 mm, viene utilizzata una riduzione di plastica, come nella foto sopra, che l'attrezzatura idraulica viene solitamente chiamata una bottiglia.. A differenza di un accoppiamento, tale accessorio può essere utilizzato solo se è presente un vetro all'ingresso del tubo.

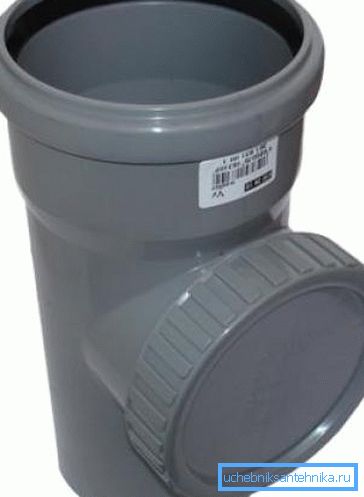

Montaggio di ispezione
  • La revisione in plastica è un normale tee con angoli retti ed è talvolta usata proprio per questo, ma se si tocca un tocco, questo è già un posto per il coperchio, svitando che è possibile eliminare la fogna. Tali raccordi sono sempre in vendita e devono essere installati sui riser e lunghi tratti di fognatura.

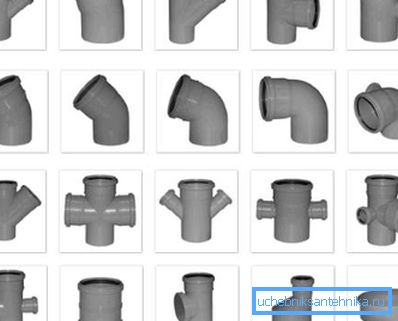

Raccordo per cablaggio, passaggio ad altro diametro, accoppiamento
  • E, naturalmente, questi sono adattatori in cui è necessaria una complicata giunzione di nodi: tees, quadrangoli, dove possono essere gli angoli di rotazione di 90?, 45? o 32?, inoltre, più difficile è il risultato, maggiore è il prezzo del prodotto. Se parliamo di raccordi per liquami domestici, il diametro principale qui è 100 mm, ma le prese possono essere di 100 mm o 50 mm. È interessante notare che tutti i gomiti possono essere non solo con inclinazioni diverse, ma divergono anche in direzioni diverse rispetto alla direzione del tubo principale.

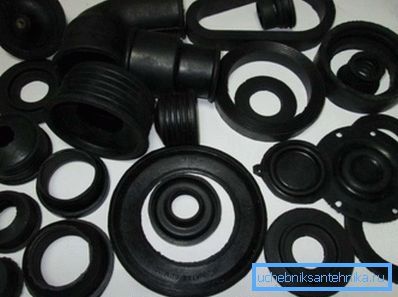

Riduzioni di gomma e guarnizioni di varie dimensioni
  • È interessante notare che i tubi per il lavaggio e le lavastoviglie da 32 mm hanno i propri accessori, ma non c'è riduzione di plastica da 50 mm a 32 mm - qui si usa sempre la riduzione della gomma. Inoltre, la gomma è il principale, posso anche dire l'unico sigillo per collegare i vari elementi della fogna. Il silicone è usato in alcuni casi, ma questo significa che il sistema è stato assemblato male - se tutto è fatto correttamente - non ci saranno perdite.
Adattatori esterni
  • A differenza degli interni, i raccordi per acque reflue esterne possono essere corrugati, questo consente di modificare leggermente l'angolo di rotazione durante la posa dei tubi nelle trincee. Inoltre, non ci sono incroci molto difficili in cui le uscite divergono non nello stesso piano, ma lungo l'intero perimetro, e il resto della configurazione degli elementi coincide. Inoltre non utilizza riduzioni di gomma per le transizioni a un diametro più piccolo - solo plastica con guarnizioni in gomma, che è anche una riduzione.

Installazione di liquami

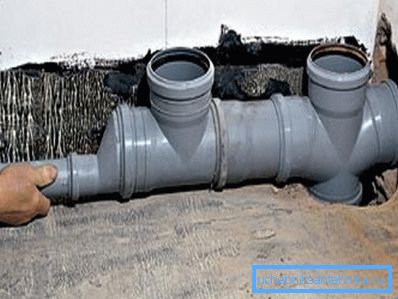

Installazione di liquami fai da te

A causa della vasta gamma di raccordi e delle lunghezze molto diverse dei tubi, è molto facile diluire le fogne in tutti i punti giusti, aumentando o diminuendo la distanza tra gli ingressi. Nei casi in cui la dimensione dei tubi non consente di regolare con precisione la distanza, è possibile utilizzare un elemento più lungo tagliando un pezzo non necessario con un seghetto. In caso di necessità, vengono utilizzati bracci di plastica o di metallo.

Consigli utili Accade che la guarnizione di gomma sia troppo rigida e che sia estremamente difficile da ancorare: la guarnizione è inclinata e le istruzioni non consentono questo (perdite). Per facilitare l'attracco, puoi stendere l'estremità del tubo con un detergente liquido - la connessione avverrà senza problemi.

conclusione

Prima di procedere con l'installazione, è assolutamente necessario contrassegnare tutti i servizi igienici per acquistare sufficienti tubi e raccordi per il sistema fognario. Inoltre, questo marchio determinerà il numero di raccordi e la loro configurazione.
