Raccordi per tubi in metallo-plastica: tipi, dispositivi,

10-03-2018
Tubi

Come si collegano tubi di metallo-polimero alla rete idrica? Come sono disposti i raccordi a compressione o a pressare per tubi di metallo-plastica? Questi dispositivi hanno problemi di cui l'acquirente dovrebbe essere a conoscenza?

Scopriamolo.

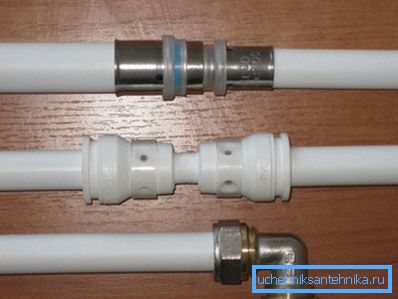

Tre metodi esistenti per unire metallo-plastica.

classificazione

Quali tipi di raccordi per tubi metallici possono essere distinti?

Riformuliamo la domanda: con quali segni possono essere classificati?

  • funzionalità. La forma e l'aspetto del raccordo sono più determinati da ciò a cui sono destinati: è chiaro che la traversa, il raccordo a T, l'angolo per il mixer e l'adattatore da un diametro all'altro appariranno diversi.
  • materiale. In realtà, la lista è piccola: questi prodotti sono prevalentemente in ottone (a volte con cromatura); I raccordi a pressione di nuova introduzione sono disponibili con alloggiamenti in ottone e polipropilene.

A proposito: sotto la plastica, in questo caso c'è un distanziatore in ottone e una molla di bloccaggio in acciaio inossidabile.

  • Diametro del rubinetto. Ecco le dimensioni tipiche dei raccordi per tubi in plastica per diverse applicazioni.
Funzione pipeline Diametro del tubo collegato
ChV Liner, fornitura di acqua calda per un dispositivo sanitario 16 mm
ChV Liner, fornitura di acqua calda per diversi impianti idraulici, tubi di riscaldamento per un dispositivo di riscaldamento 20 mm
Riscaldamento interno e riser, cablaggio riscaldamento nel cottage con circolazione forzata del liquido di raffreddamento 26 mm
Riscaldamento a colata nel sistema a gravità 32 - 40 mm

Nota: oltre alle curve per il tubo di metallo-polimero, il raccordo può avere uno o più filetti di tubi - esterni e interni.

  • Il metodo di fissaggio del tubo. Se altre caratteristiche tecniche dei raccordi per tubi in plastica non hanno bisogno di commenti speciali, allora vale la pena soffermarsi su questo.

Metodi di fissazione del tubo

Quindi quali opzioni sono possibili?

Con anello diviso

Questi dispositivi sono apparsi per la prima volta sul mercato russo e in larga misura hanno formato l'atteggiamento del consumatore nei confronti di tutto il materiale.

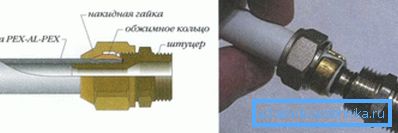

Lo schema e l'aspetto del prodotto.

Come funziona un raccordo di compressione ad anello diviso?

  • Il tubo è serrato sul raccordo, dotato di un paio di guarnizioni anulari, e si appoggia contro la rondella in fluoroplastica.
  • Quando si serra il dado a cappello, comprime l'anello elastico, che comprime il tubo sull'ugello e ne impedisce la disconnessione accidentale.

Importante: la tenuta della connessione non è fornita da crimpatura, vale a dire le guarnizioni anulari. L'anello diviso fissa in modo sicuro il tubo.

Come viene montata una tale connessione?

Ecco un'istruzione tipica della maggior parte dei produttori:

  1. Il tubo viene tagliato con una taglierina.
  2. Quindi con l'aiuto di un calibratore si libera della minima ovalità. Inoltre, almeno sulla superficie interna è lo smusso.
  3. Un dado a risvolto e un anello diviso vengono successivamente inseriti sul tubo.
  4. Il tubo viene messo sul raccordo fino alla battuta.
  5. L'anello e il dado divisi sono spostati indietro al bordo - anche contro il fermo - dopo di che il filo è stretto prima manualmente e poi con un paio di chiavi.

Premere raccordo

I pre-raccordi per tubi di metallo-plastica sono disposti in modo leggermente diverso: al posto di un dado e di un anello spezzato, il tubo sul choke stringe un morsetto che viene deformato da speciali tenaglie da tutti i lati.

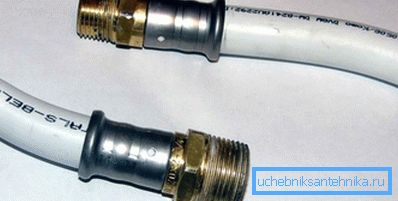

Connessioni compresse

Se nel caso precedente l'installazione di raccordi per tubi in metallo-plastica richiede solo l'uso di una coppia di chiavi regolabili o aperte, allora qui dovrete ottenere delle tenaglie speciali. Il prezzo di uno strumento di qualità è di almeno 9-10 mila rubli; Acari elettrici robusti possono fare in tutto 40.

 La sequenza delle operazioni differisce poco da quella sopra descritta:

  1. Il tubo è tagliato e calibrato.
  2. Il morsetto è guidato dal suo bordo.
  3. L'estremità del tubo è serrata sul raccordo.
  4. Il morsetto viene riportato al bordo finché non si arresta e viene aggraffato con le pinze finché non appare una deformazione visibile dell'anello.

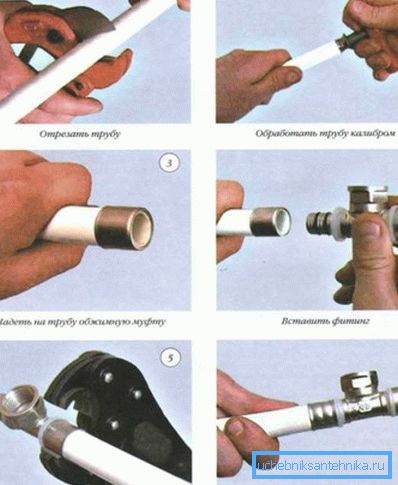

La sequenza di installazione.

leva

I raccordi a pressione o a spinta sono apparsi sul mercato interno abbastanza di recente. Il loro dispositivo è molto spiritoso e non differisce in complessità.

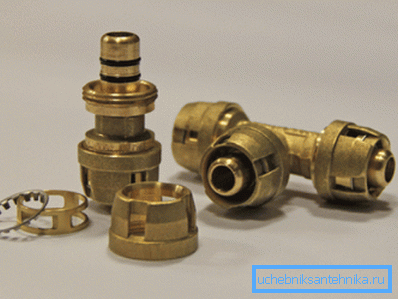

Nella foto: raccordo a pressione in ottone.

Il suo principale vantaggio è che l'installazione della connessione, secondo le assicurazioni di produttori e venditori, può essere eseguita a mano senza strumenti. Basta inserire l'estremità del tubo nella scanalatura anulare, premere - e il lavoro è completato.

A questo proposito rimane pieghevole - quanto basta per svitare il dado.

Nuance: serve ancora un coltello per il taglio e il calibratore. L'ovalità del tubo e la mancanza di smussi possono portare a una violazione della pressione sotto pressione

Come funziona? In generale, il meccanismo non è difficile da capire dopo aver esaminato un'istantanea: la tenuta è assicurata dalle stesse guarnizioni anulari in gomma; le sporgenze degli anelli elastici in acciaio fissano la superficie del tubo impedendone l'inversione. Il rivestimento aggiuntivo non consente alla molla di bloccaggio di muoversi troppo vicino al bordo.

problematica

Sfortunatamente, grazie al design a anelli spezzati, la plastica e la plastica nel suo insieme hanno guadagnato la reputazione di materiale estremamente inaffidabile. Qual è la ragione? A causa del fatto che durante l'installazione della fornitura di acqua calda o di riscaldamento ha iniziato a scorrere un certo numero di cicli di riscaldamento e raffreddamento.

È interessante notare che i raccordi stampa di questo problema sono praticamente privi. Non ci sono ancora dati sufficienti sui raccordi a innesto, quindi è troppo presto per trarre conclusioni.

Quindi qual è il problema? Perché le connessioni fluiscono?

E poiché le violazioni dell'ovulazione del tubo e le smussature mai utilizzate durante l'assemblaggio strappano le guarnizioni anulari. Di conseguenza, dopo la crimpatura con un anello diviso, la tenuta è garantita solo dallo strato interno di polietilene, che viene semplicemente deformato durante il riscaldamento e la pressione costante. Quando si raffredda, appaiono degli spazi vuoti in cui l'acqua scorre.

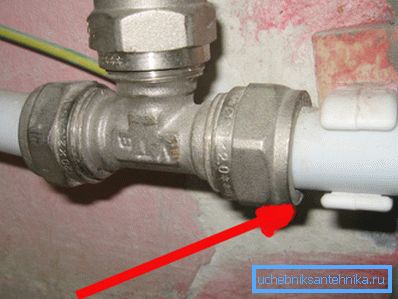

Tipica posizione di perdita.

Nota: non tutte le connessioni scorrono. Solo quelli in cui il sigillo in gomma è rotto.

Perché premere su questo attacco scavalcato?

Ci sono due ragioni.

  1. Il loro montaggio è organizzato in modo leggermente diverso. I solchi con gli anelli sono più profondi e difficili da rimuovere.
  2. Dopo aver speso una quantità impressionante di pinze di aggraffatura, è improbabile che l'installatore salvi sul calibratore. Allo stesso tempo, quando si installano giunti a compressione, il coltello viene spesso sostituito con un seghetto e gli smussi non vengono rimossi in linea di principio.

Quindi cosa fare se l'acqua calda scorre da sotto il dado a cappello?

  • Svitare il dado e smontare la connessione.
  • Ritagliare e calibrare l'estremità del tubo.
  • Correggere o sostituire gli o-ring.
  • Riassemblati.

conclusione

Speriamo che la nostra escursione nel dispositivo di alcuni tipi di apparecchiature sanitarie sarà utile per il lettore. È meglio per voi decidere quali raccordi per tubi in metallo-plastica (leggi anche l'articolo Raccordo per tubi in PVC: un'opzione economica per il montaggio delle comunicazioni).

Come al solito, nel video allegato in questo articolo puoi trovare ulteriori informazioni tematiche. Buona fortuna!
