Raccordi per tubi in plastica e loro tipi

I raccordi sono parte integrante di qualsiasi impianto idraulico. Con il loro aiuto, il sistema gira, si ramifica, passa da un diametro all'altro di tubi. La pipeline di plastica non ne fa a meno, quindi in questo articolo vedremo quali raccordi per tubi di plastica esistono e per quali scopi vengono utilizzati.

Informazioni generali

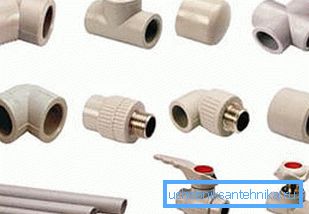

Prima di tutto va detto che i raccordi di tubi di plastica, come i tubi stessi, possono essere realizzati con materiali diversi:

• Cloruro di polivinile;
• Metallo plastico;
• polipropilene
• Polietilene, ecc

Quando si selezionano le parti, è necessario prestare attenzione al fatto che sono state realizzate con lo stesso materiale dell'intera autostrada. È vero, devo dire che a seconda del materiale, il prezzo di prodotti simili può variare.

L'uso di raccordi consente non solo di installare rapidamente qualsiasi sezione della pipeline, ma anche di realizzare giunti di alta qualità, anche nelle sezioni più complesse ed estese della pipeline.

A seconda del tipo di materiale di cui sono costituite le parti, il collegamento di tubi di plastica con raccordi può essere effettuato in diversi modi:

Tipi di parti

Donna americana

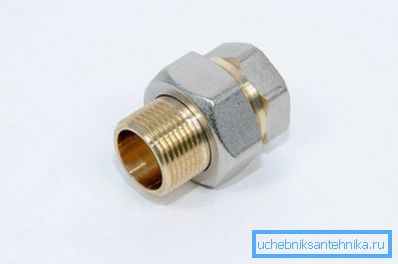

Americano - è un progetto sul posto, progettato per collegare impianti idraulici alla rete idrica. La tenuta è assicurata da un cono specializzato con un anello di tenuta in gomma o silicone.

Il vantaggio principale di questo design è che ogni parte della parte è fissata separatamente sugli elementi da unire, dopo di che vengono serrati con l'aiuto di un dado, che assicura un giunto stretto e affidabile.

Esistono due tipi di parti simili:

• angolo
• Linee rette

Con l'aiuto di un angolo americano, puoi realizzare il raccordo angolare delle autostrade senza tensione o tensione dei materiali. Va anche notato che i prodotti sono con fili interni ed esterni. Ciò consente l'installazione senza l'uso di adattatori aggiuntivi.

Valvole di intercettazione e controllo

Questo tipo di prodotto include rubinetti e valvole.

Esistono due tipi principali di valvole e raccordi:

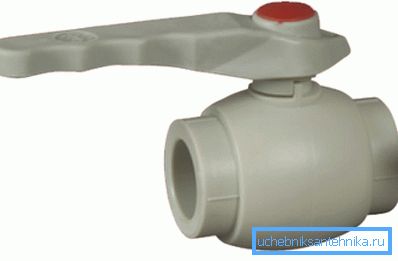

• Valvola manuale;
• Valvola termostatica

Inoltre, i dettagli differiscono nel tipo di alloggio, che può essere:

• Polimero, progettato per la saldatura nel sistema.
• Metallo, con una connessione filettata. In questo caso, da un lato la valvola può essere posizionata in America, che consente di smontarla, senza smontare il design.

La caratteristica principale delle gru è il grado di tenuta, che determina l'area della loro applicazione.

A seconda della tenuta, questi tipi di raccordi per tubi in plastica possono essere utilizzati nei seguenti sistemi:

• Fornitura di gas;
• Acqua calda o fornitura di calore;
• Fornitura di acqua fredda.

Fai attenzione! Le valvole progettate per l'approvvigionamento di acqua fredda non devono essere utilizzate per sistemi di approvvigionamento di acqua calda e, in particolare, di gas.

T e croci

Tees e croci sono elementi di collegamento che svolgono un ruolo primario nella formazione della pipeline, in quanto consentono la ramificazione e la fusione di più percorsi. Le prese centrali di croci e tee possono essere eseguite ad angolo retto o con un angolo di 30 o 40 gradi.

Tubi e raccordi di plastica di questo tipo possono essere collegati mediante saldatura o filettatura. Inoltre, vi sono modifiche di transizione che consentono transizioni da un tipo di connessione a un'altra.

Va anche notato che i tee e le croci possono essere:

• Uguale - le aperture dell'involucro e del collo hanno lo stesso diametro;
• Transitional - le aperture e una bocca hanno diametri diversi.

Fai attenzione! Non si dovrebbe tentare di utilizzare le parti di collegamento per scopi diversi da quelli previsti o di modernizzarle con le proprie mani, poiché ciò può portare all'emergere di un forte ristagno interno e alla deformazione della principale o della sua depressurizzazione.

frizioni

I giunti sono progettati per fornire una connessione di qualità degli stessi elementi del tronco, che possono essere richiesti su lunghe campate o se non è possibile utilizzare l'intera parte.

Esistono quattro tipi di accoppiamenti:

• Raccordo per tubi di plastica di saldatura dello stesso materiale;
• Per l'installazione di elementi realizzati con materiali diversi (da un lato, il collegamento di saldatura è stato realizzato, e dall'altro, sotto il filo).
• Giunti per la transizione da siti rigidi a corrugati (utilizzati in sistemi fognari).

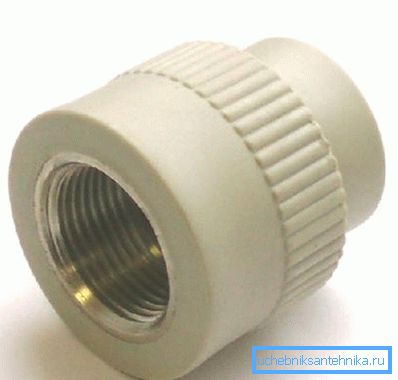

• Per collegare elementi di diversi diametri (transizioni).

Giunti girevoli

Questi prodotti sono i tipi più popolari di dispositivi di fissaggio, in quanto consentono di eseguire svolte senza i quali nessun sistema è inconcepibile. Come gli altri prodotti sopra descritti, i giunti angolari possono essere realizzati sia per fili che per saldatura.

L'angolo di rotazione dei corridoi può essere diverso, tuttavia, le connessioni più popolari con un angolo retto.

Contorni e supporti

I contorni includono elementi di connessione, che consentono di semplificare l'installazione del sistema all'intersezione di binari o il verificarsi di ostacoli strutturali che impediscono un'ulteriore costruzione della linea.

Supporto: i prodotti destinati al fissaggio rigido della pipeline. Di norma, il loro uso richiede istruzioni di installazione per il riscaldamento o l'acqua calda, che è associato ad un aumento della plasticità dei materiali polimerici ad alta temperatura. I supporti consentono di fissare saldamente la struttura in determinati punti.

Qui, forse, ci sono tutti i principali elementi di connessione, che sono spesso usati per l'installazione di tali condutture.

conclusione

Senza raccordi, l'installazione della pipeline non è possibile. Pertanto, quando si calcolano i tubi per un dispositivo di sistema, è necessario determinare immediatamente gli elementi di collegamento, vale a dire il loro tipo e la loro quantità. Ciò consentirà di eseguire la costruzione in modo rapido ed efficiente (vedere anche l'articolo Raccordo per tubi in PVC: un'opzione economica per il montaggio delle comunicazioni).

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
