Raccordi per tubi metallici: collegare le parti in modi

I raccordi per tubi in metallo-polimero e le parti per l'assemblaggio di comunicazioni realizzate solo con elementi metallici possono essere molto diversi. In questo caso, le differenze si trovano nel materiale da cui sono realizzati i connettori e nel loro design.

Di seguito esaminiamo i principali tipi di parti, prestando attenzione ai loro punti di forza e di debolezza.

Di cosa sono fatti?

Una panoramica della gamma di raccordi inizierà con un'analisi dei materiali utilizzati per produrli. Di norma, la parte di collegamento in metallo coincide con il metallo utilizzato per la posa delle comunicazioni di tubi, ma ci sono delle eccezioni.

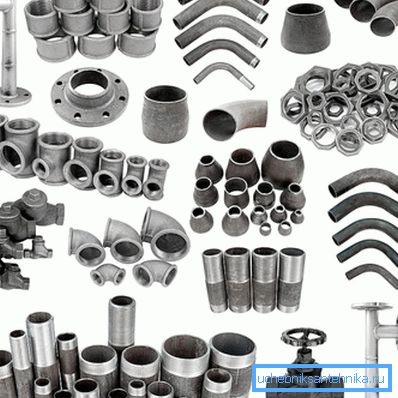

Il più delle volte per la fabbricazione di connettori per tubi vengono utilizzati:

• Ghisa. Il materiale è resistente agli stress e alle influenze chimiche, resiste ad alta pressione. La maggior parte dei modelli in ghisa fornisce una connessione filettata, ma è anche possibile trovare giunti che richiedono una sigillatura aggiuntiva con malta cementizia, sigillanti o persino piombo. Lo svantaggio dei raccordi in ghisa è una grande massa e un prezzo elevato.

• Acciaio. Viene utilizzato nello stesso luogo della ghisa, che è meno fragile a causa della maggiore elasticità. A differenza della ghisa, i raccordi in acciaio falliscono prima perché sono più suscettibili alla corrosione (incluso l'elettrochimico).
• ottone. Una buona opzione in termini di affidabilità, durata e prestazioni della connessione. I raccordi in ottone possono essere utilizzati per l'organizzazione di condotte metalliche e per l'installazione di comunicazioni in plastica.
• rame. Tali parti saranno le più costose, ma allo stesso tempo forniscono la connessione più affidabile e duratura dei tubi. Il più delle volte utilizzato nei sistemi di riscaldamento, ma può essere coinvolto nel montaggio di tubi dell'acqua in case private e organizzazioni commerciali.

Fai attenzione! Il rame e l'ottone sono usati raramente per la posa delle comunicazioni del tronco.

Inoltre, quando si organizzano sistemi di approvvigionamento idrico basati su tubi in metallo-plastica, vengono utilizzati anche connettori realizzati in tecnopolimeri con inserti metallici (acciaio o ottone).

Varietà di design

Per saldatura o brasatura

Se i materiali sono più o meno chiari, cerca di capire le configurazioni.

I più semplici sono connettori per i quali viene utilizzata la saldatura o (nel caso di parti in rame / ottone) per la saldatura.

• Il raccordo saldato rappresenta un frammento di un tubo di una determinata configurazione. Di regola, il diametro corrisponde al diametro delle tubazioni collegate, che consente di saldare i bordi dei prodotti da un capo all'altro.
• La maggior parte dei raccordi saldati è realizzata in acciaio "nero". In questo caso, la saldatura è sufficientemente affidabile da sopportare la massima pressione possibile.

• Vengono prodotte parti in rame e ottone per le quali viene applicata la saldatura. La loro configurazione prevede la presenza di una presa per l'installazione del tubo, mentre deve rimanere lo spazio minimo per il riempimento con saldatura.

Fai attenzione! I tubi per saldatura e saldatura sono tecnologie abbastanza complesse che richiedono uno sviluppo a lungo termine. Quindi le istruzioni di testo e i video esplicativi dovrebbero essere studiati a fondo e, soprattutto, sotto la guida di un maestro esperto.

Sotto il filo

Le parti filettate sono tra le più comuni. Possono essere realizzati con uno qualsiasi dei materiali sopra elencati, ma il primato in questo segmento contiene sicuramente acciaio e ottone.

Il seguente è tipico per le connessioni filettate:

• Molto spesso, tali parti vengono utilizzate per unire tubi di diametro pari o inferiore a 50 mm. Con una circonferenza maggiore, il filo non può fornire la tenuta richiesta.
• Per sistemare un ginocchio, un tee o una croce, è necessario avere un filo non solo sul raccordo, ma anche sul tubo. In alcuni casi, il taglio deve essere fatto in modo indipendente con l'ausilio di strumenti speciali - matrici.

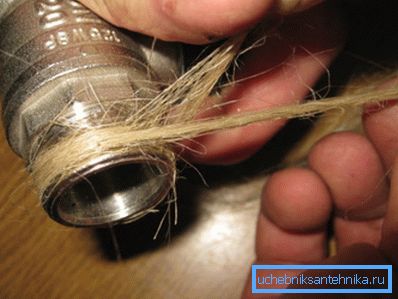

• A volte le connessioni richiedono una compattazione aggiuntiva. A tal fine, una bobina di materiale sintetico (nastro polimerico) o naturale (traino di lino e analoghi) viene prodotta alla giunzione.

Suggerimento: I principianti spesso commettono l'errore di pensare che più forte è il serraggio del filo, più stretto sarà il giunto. Infatti, con uno sforzo eccessivo, c'è il rischio di "trascinare", spezzare il filo e ottenere una perdita garantita.

Sotto la flangia

Per il montaggio di pezzi con un diametro superiore a 50 mm, vengono utilizzate le flange per tubi.

Un esempio di tale adattamento è mostrato nell'immagine in questa sezione.

• Di norma, questi prodotti sono selezionati sotto la sezione trasversale della pipeline. Inoltre, a volte i giunti della flangia vengono saldati direttamente ai tubi, ma in questo caso l'affidabilità dell'assemblaggio viene notevolmente ridotta.
• Per la sigillatura al posto del contatto può essere installata la guarnizione di materiale elastico. In questo caso, il giunto di due tubi richiede una manutenzione periodica per sostituire una parte usurata.

• Il vantaggio dei raccordi flangiati è il fatto che possono essere utilizzati per installare valvole di intercettazione, vari sensori, valvole, ecc. Su tubazioni di grande diametro.

arricciare

Relativamente recentemente, i cosiddetti raccordi a compressione sono stati usati per collegare tubi metallici.

Il loro principio di funzionamento è quasi identico a quello utilizzato quando si utilizza un raccordo a compressione per un tubo di plastica:

• Un dado a testa cilindrica in metallo (acciaio o ottone) è installato sulla filettatura.
• Quando si avvita il dado, preme sull'interfaccia una guarnizione speciale in materiale elastico o metallo sottile.

Fai attenzione! L'uso di tamponi in gomma o polimeri impone una limitazione delle condizioni di temperatura in cui è possibile utilizzare il sistema: il riscaldamento massimo è 95⁰S.

• Allo stesso tempo, a causa della pressione, è garantita la tenuta per il funzionamento del sistema.
• Alcune aziende producono modelli universali di tali dispositivi, che sono ugualmente adatti per tubi in acciaio e plastica.

I prodotti di questo tipo vengono solitamente utilizzati nella disposizione dei sistemi di approvvigionamento idrico. Il vantaggio principale in questo caso è un guadagno significativo nel tempo: il tubo viene inserito in un raccordo senza filettatura, il che facilita enormemente il nostro lavoro.

D'altra parte, tale schema di installazione ha i suoi inconvenienti. Ad esempio, con uno sforzo serio, il tubo può essere semplicemente estratto, specialmente se la guarnizione è un po 'rattrappita e ha perso elasticità. Certamente, un tale vettore di forza è atipico per le condotte, ma è necessario ricordare questa caratteristica!

conclusione

Assemblando le comunicazioni di metallo con le nostre mani, dobbiamo scegliere non solo i tubi stessi, ma anche le parti che verranno utilizzate per agganciarli. Questo è il motivo per cui è importante, prima di iniziare il lavoro, familiarizzare con l'intera gamma di accessori disponibili e selezionare quelli che corrisponderanno maggiormente alle attività impostate, ai nostri requisiti e alle capacità finanziarie.

Una panoramica più dettagliata dei prodotti descritti sopra può essere trovata sul video in questo articolo.
