Raccordi per tubi: tipi e dispositivi

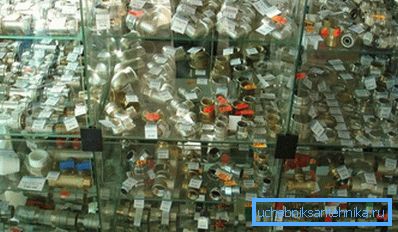

Questo articolo è una breve panoramica dei principali tipi di raccordi idraulici presenti sul mercato. Dobbiamo familiarizzare con il loro aspetto e il loro dispositivo. Inoltre, toccheremo i principi di base dell'installazione dei raccordi in ogni caso specifico.
Quindi vai ...
Raccordi monopezzo
Tutti i tipi di giunti saldati e saldati rientrano in questa categoria.
rame
Tubi e raccordi in rame per impianti di riscaldamento e di approvvigionamento idrico sono montati mediante saldatura.
Come si presenta questo processo?

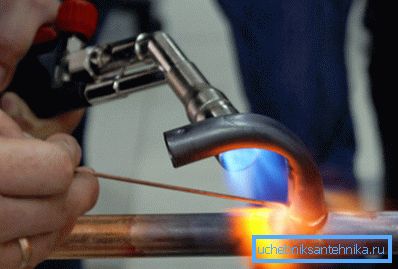

- Il tubo e il raccordo vengono riscaldati con un bruciatore a gas e vengono puliti dalla pellicola di ossido con l'aiuto del flusso.
- Poi nella torcia del bruciatore una barra di saldatura viene portata alla presa. A causa dell'effetto capillare, il fuso riempie l'intera cavità. Dopo il raffreddamento, la connessione rimane stretta.
Nota: l'impianto idraulico in rame può anche essere montato su raccordi pieghevoli, la cui costruzione verrà presa in considerazione in seguito.
polipropilene

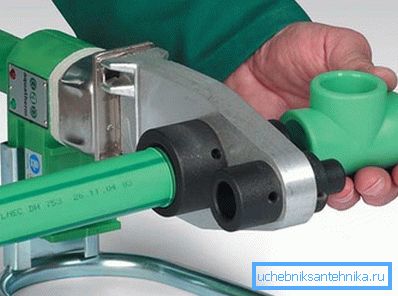

I raccordi per tubi di propilene vengono montati mediante saldatura a bassa temperatura utilizzando un saldatore, riscaldato a una temperatura di 240 - 250 ° C.
- L'estremità del tubo è posizionata nella presa del saldatore. Allo stesso tempo, il raccordo è posto sulla seconda parte dell'elemento riscaldante del diametro corrispondente.
- Dopo che le superfici sono state fuse, vengono combinate con un movimento morbido in avanti. Rotazione e qualsiasi spostamento dopo l'inserimento del tubo, sotto stretto divieto: peggiorano drammaticamente la qualità della saldatura.
Per quanto tempo i tubi e i raccordi per tubi in PP devono riscaldarsi e raffreddarsi dipende dal loro diametro.
| Diametro nominale, mm | Tempo di riscaldamento, con | Durata della saldatura, con | La durata del raffreddamento completo, min |
| 16 | 5 | 4 | 3 |
| 20 | 5 | 4 | 3 |
| 25 | 7 | 4 | 3 |
| 32 | 8 | 4 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 6 | 5 |
| 75 | 30 | 8 | 8 |
Nuance: i tubi rinforzati con alluminio prima della saldatura vengono puliti dallo strato di rinforzo sul sito della futura connessione.
polietilene

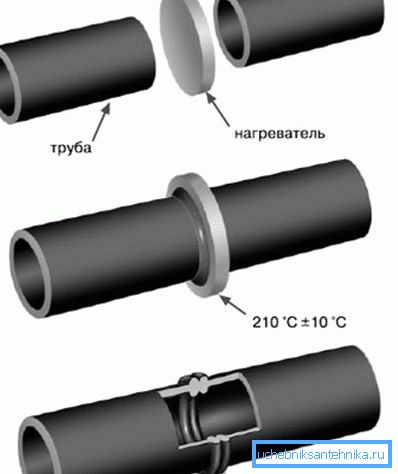

Anche i tubi idraulici in polietilene per la saldatura sono collegati tramite un saldatore a bassa temperatura; tuttavia, il giunto non è a filo ma a filo.
- Le estremità delle parti collegate vengono premute contro la superficie dell'elemento riscaldante.
- Dopo la fusione, vengono uniti tra loro e mantenuti per alcuni secondi con un piccolo fermo.
I dispositivi meccanici e idraulici per il centraggio e il bloccaggio vengono utilizzati per tubazioni e condotte a pressione di grande diametro: la sua forza può raggiungere centinaia di chilogrammi.
Plastica di metallo
I cosiddetti raccordi a pressare per metallo-plastica sono montati senza possibilità di successivo smontaggio. L'estremità del tubo è posta sul raccordo, dotato di un paio di guarnizioni anulari in gomma, dopo di che viene aggraffato con un manicotto in acciaio inossidabile con speciali pinze.
Questo tipo di connessione è considerato il più affidabile e, secondo la maggior parte degli idraulici, è paragonabile favorevolmente alla compressione in quanto non perde acqua calda e riscaldamento.
Durante l'installazione vale la pena considerare un paio di sottigliezze:
- Il tubo dovrebbe essere perfettamente rotondo.. Ovality porterà al fatto che mettendolo sul raccordo, si fa scorrere gli o-ring.
- Inoltre, prima di assemblare, è assolutamente necessario rimuovere lo smusso interno. La ragione è la stessa.
Raccordi divisi
acciaio

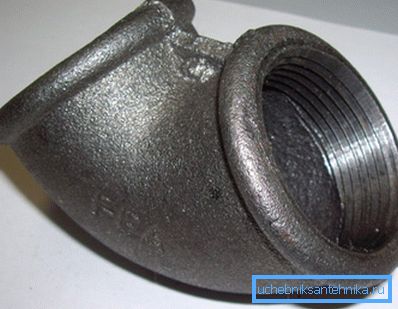

Un paio di decenni fa, i più comuni erano i raccordi filettati in ghisa e ottone; ora, insieme ai tubi di acciaio, vengono gradualmente sostituiti da materiali sintetici. Per sigillare i collegamenti filettati, viene utilizzato il lino (spesso con impregnazione di vernice o sigillante) e fibra sintetica (Tangit Unilok e i suoi analoghi).
Tuttavia: i raccordi filettati per tubi del gas sono montati utilizzando il nastro FUM, che garantisce un'ottima tenuta a basse pressioni.
Oltre all'acciaio filettato, le connessioni a crimpare possono essere utilizzate per l'acciaio: un dado a testa cilindrica con l'aiuto di un anello di arresto fa scoppiare una guarnizione in gomma o silicone. Il requisito principale quando si utilizzano raccordi appropriati è una superficie del tubo liscia e una completa mancanza di ovalizzazione.
rame
Raccordi a compressione per rame confrontare favorevolmente con quelli brasati con una semplice installazione utilizzando gli strumenti a portata di mano.

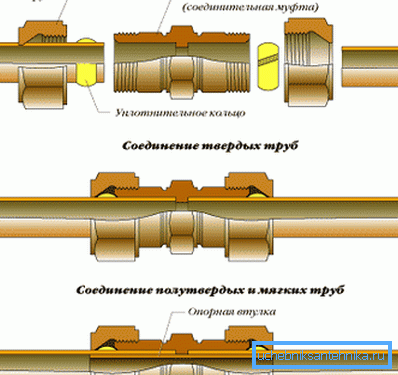

Per il montaggio sono necessarie solo una coppia di chiavi o chiavi. Quando si stringe il dado svasato, il tubo viene crimpato con un anello diviso; la tenuta è garantita dalla plasticità del metallo. Per i tubi ricotti, il design prevede un mandrino, che non consente loro di piegarsi quando aggraffati.
Plastica di metallo
compressione

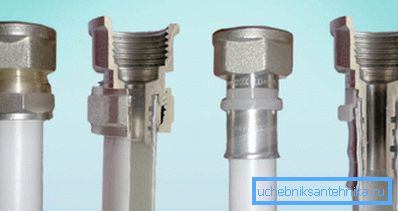

La sigillatura, come nel caso del raccordo a pressione, è fornita con una coppia di O-ring. Solo il meccanismo di aggraffatura è diverso: come nel caso del rame, è dotato di un anello diviso, che viene compresso quando il dado a risvolto viene serrato.
Come già accennato, lo schema di compressione è considerato inaffidabile: su acqua calda e riscaldamento, dopo un certo numero di cicli di riscaldamento e raffreddamento, il collegamento perde. Secondo l'autore, la notorietà è assolutamente immeritata: un tipico motivo per le perdite è un errore grossolano durante l'assemblaggio.
Vedete, i raccordi a pressione richiedono l'uso di tenaglie speciali; il prezzo dello strumento - almeno 8-12 mila rubli - rende irrazionale acquistarlo per una riparazione una tantum.
Da qui due conseguenze pratiche:
- L'installazione di metallo-plastica con composti di questo tipo viene eseguita da professionisti;
- Non risparmiano su altri strumenti e operazioni tecnologiche, in particolare sulla calibrazione e sullo smusso.
I raccordi a compressione sono spesso collegati con un'estremità ovale segata con un seghetto. In questo caso, gli anelli delle foche sono stati strappati senza pietà dai solchi e spostati più profondamente nel corpo. La tenuta fornisce solo polietilene, che una volta riscaldato diventa molto plastico.
spinta

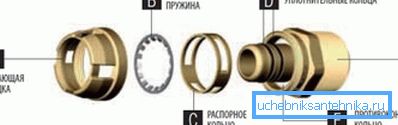

Questo design differisce solo nel meccanismo di fissaggio del tubo: è bloccato da un anello a molla con le gambe rivolte verso l'interno. La tenuta e qui è fornita da un paio di anelli di gomma. Da qui l'ovvia istruzione: quando si assembla la pipeline con le proprie mani, anche in questo caso sono necessari la calibrazione e lo smusso.
polietilene
Oltre alla saldatura, i giunti di compressione possono anche essere utilizzati nell'assemblaggio di condotte in polietilene. Per la tenuta sono responsabili gli anelli di gomma già familiari a noi.
Acciaio inossidabile ondulato

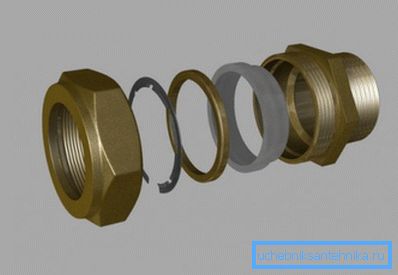

Il design della connessione è quasi identico al precedente: il tubo è crimpato con una guarnizione in silicone quando si serra il dado a risvolto.
Polietilene reticolato

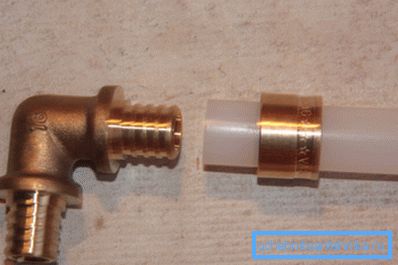

Il raccordo è un comune attacco a spina di pesce. La tenuta è assicurata dalla memoria meccanica del polietilene reticolato: allungato da un estensore, ritorna alle dimensioni precedenti in pochi minuti.
conclusione
Speriamo che la descrizione dei progetti presentati aiuterà il lettore nella scelta dei materiali per le riparazioni o la costruzione future (vedi anche l'articolo Inserimento in tubi: tecnologia di installazione per la massima sicurezza).
Come sempre, il video in questo articolo contiene ulteriori informazioni tematiche. Buona fortuna!
