Riscaldamento di tubi con cavo: caratteristiche di
L'oleodotto in una casa privata ha un punto debole: la vulnerabilità alle gelate invernali, a seguito della quale l'esposizione, il liquido che scorre attraverso i tubi può cristallizzarsi, il che non solo ferma il sistema, ma ne minaccia anche l'integrità.
Ci sono diversi modi per affrontare questo problema. Successivamente, analizzeremo la sua soluzione più efficace, che include l'uso di cavi elettrici.
Caratteristiche del riscaldamento via cavo

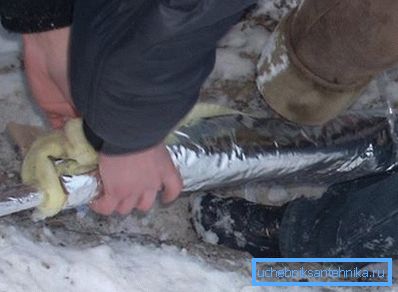

I metodi principali per prevenire la glaciazione dei tubi, che sono stati utilizzati per lungo tempo, sono l'immersione della struttura sotto il livello di congelamento del terreno e l'isolamento dei materiali termoisolanti. Ma molti fattori possono ridurre l'affidabilità di tali misure.
Se si utilizza il riscaldamento della tubazione con un cavo elettrico, si avrà la garanzia che la protezione del sistema dal congelamento.
Principio di funzionamento

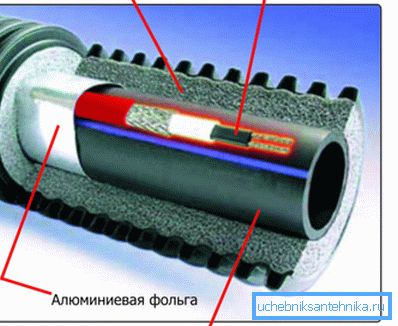

Il riscaldamento viene effettuato grazie a diversi componenti:
| metodo | appuntamento |
| Cavo di riscaldamento | Questo è l'elemento principale che fornisce riscaldamento a causa della corrente elettrica ad esso applicata. |
| termoregolatore | Misura la temperatura del liquido, invia e accende i segnali del sistema di riscaldamento quando è una certa caduta |
| Nastro di alluminio | Corregge il cavo sul tubo |

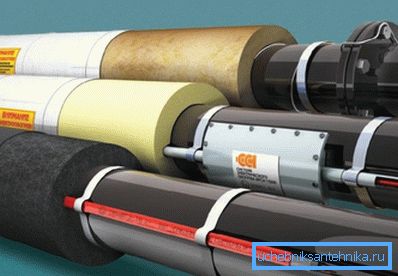

| Isolamento termico | Aumenta l'efficienza del filo, dirigendo il calore rigorosamente verso la sua destinazione, impedendo che si diffonda nell'ambiente |

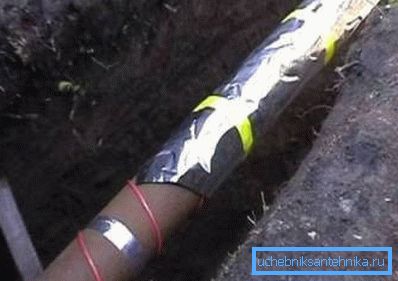

Suggerimento: se si applica un cavo autoregolante per il riscaldamento dei tubi, è possibile fare a meno del termostato. Ciò semplificherà il sistema, rendendolo più resistente ai danni.

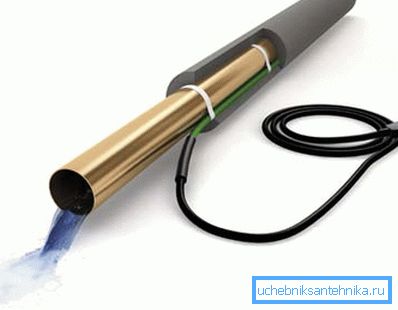

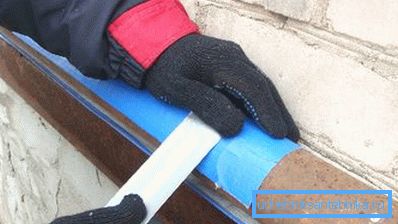

Cioè, un filo viene fissato sul tubo con l'aiuto di un nastro adesivo, che viene quindi collegato alla rete elettrica, e un termostato che controlla le variazioni di temperatura nel fluido che scorre all'interno. Al momento del raffreddamento, viene emesso un segnale e il cavo inizia a riscaldarsi, portando la temperatura a un livello sicuro.

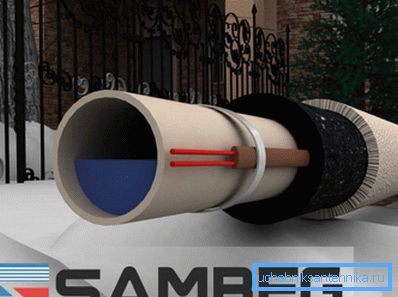

È interessante notare che può essere eseguito sia riscaldando le tubazioni con un cavo all'interno del tubo, sia all'esterno. La seconda opzione è più comune e conveniente.
vantaggi
Ci sono molti vantaggi principali di questo metodo di riscaldamento:
- Lavoro garantito di fognature e approvvigionamento idrico in qualsiasi condizione atmosferica. Finché c'è elettricità, i tuoi gasdotti non si congelano.

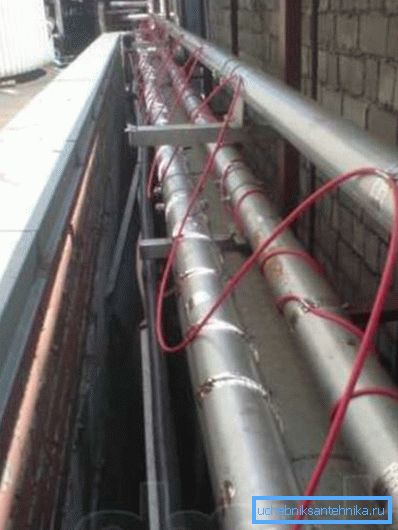

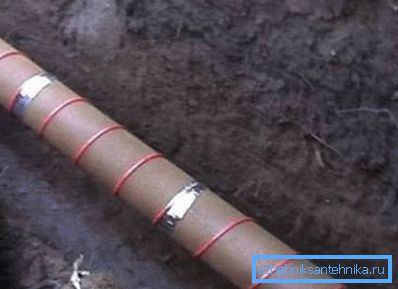

- La possibilità della posizione dei tubi sopra la zona raccomandata. Ciò consentirà di distribuire le strade in modo più razionale e di ridurre il volume dei lavori in terra.
- Non c'è bisogno di lavori di riparazione dopo forti gelate. Dopo tutto, i cristalli di ghiaccio formati a causa di un riscaldamento insufficiente possono danneggiare significativamente il materiale del tubo.
Quindi, vediamo che anche se il prezzo di un dispositivo aggiuntivo è piuttosto grande, i risparmi che fornisce a causa della sua funzionalità più che pagare per esso.
montaggio
Per creare il riscaldamento delle condutture dell'acqua con il proprio cavo, è prima necessario calcolare la perdita di calore del sistema per scegliere la giusta potenza.
Suggerimento: nel caso di tubi in polietilene e plastica non è possibile installare apparecchiature con una capacità superiore a 15 W / m. Può danneggiare la loro struttura.
calcolo
La formula per trovare la perdita di calore:
Q = (2? 3,14? W? L? (Text-tnar) / Ln (D / dtr.nar))? 1,3, dove
| simbolo | designazione |
| Q | Perdita di calore, W |
| W | Indice di conducibilità termica dell'isolamento, il più delle volte è 0.04 [W / m? ° C] |
| L | Lunghezza dell'autostrada, m |
| text | Temperatura dell'acqua all'interno della tubazione, ° C |
| tnar | Temperatura ambiente, ° C |
| D | Sezione esterna che tiene conto dell'isolamento, m |
| dtr.nar | Sezione esterna escluso isolamento, m |
| 1.3 | Fattore di sicurezza selezionato |
Conoscendo il valore di Q, possiamo trovare la lunghezza ottimale del filo: Lkab= Q / Psp. kab, dove rsp. kab - questa è la densità di potenza del filo.
posa
Durante la posa e il fissaggio del filo, l'istruzione tecnica presuppone l'osservanza di alcune regole:
- La flessione del filo non deve essere superiore al suo raggio, poiché ciò causerebbe il verificarsi di un'interruzione.
- Eliminare la presenza di oggetti appuntiti nel percorso di posa del filo, possono danneggiare l'isolamento.
- Esaminare la conduttura per perdite e altri danni. Se vengono trovati, l'installazione del cavo è esclusa fino al completamento dei lavori di riparazione.
- Non collegare un cavo a una rete, che viene avvolta in un rotolo: ciò può causare incendi e cortocircuiti.
- Dopo l'installazione del sistema di riscaldamento, assicurarsi di coprirlo con isolamento termico. Nel caso opposto, lo userai per riscaldare il liquido che non è all'interno, ma la terra che circonda la conduttura.
conclusione
Il congelamento dell'acqua nei tubi è irto non solo della terminazione del gasdotto, ma anche del suo danno. Il modo più efficace per evitare questo è installare il riscaldamento con un cavo di riscaldamento.
In questo caso, anche la posizione del sistema sopra il livello di congelamento del terreno non sarà critica. Il calcolo della lunghezza del cavo e le sue caratteristiche di installazione sono indicati sopra
Il video in questo articolo ti fornirà ulteriori informazioni. Prenditi cura del tuo sistema idrico correttamente.
