Riscaldamento di tubi con cavo scaldante: come è il processo

01-01-2018
Tubi

Durante la costruzione di case di campagna, tutte le misure per l'isolamento delle comunicazioni dovrebbero essere fornite in anticipo (sepoltura nel terreno al di sotto del punto di congelamento, isolamento di lana minerale, polistirolo espanso, schiuma di polietilene), ma a volte tutto questo non lo è. Potresti incontrare una trincea poco profonda, tubi che attraversano una stanza non riscaldata e in questi casi puoi essere salvato da un cavo di riscaldamento per le condutture.

Di seguito vediamo cosa è, come è montato e ti mostrerà anche il video in questo articolo.

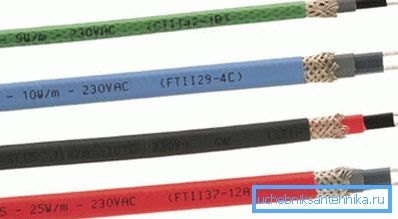

Cavo resistivo - riscaldamento all'interno del tubo e all'esterno

Isolamento della condotta

Cavo di riscaldamento

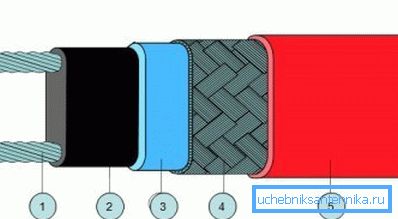

1) filo di rame; 2) elemento conduttivo autoregolante; 3) una poliolefina modificata; 4) rame stagnato (schermo); 5) poliolefina modificata
  • Un cavo scaldante autoregolante per tubi di riscaldamento viene prodotto sotto forma di un riscaldatore a nastro, dove la matrice polimerica a semiconduttore viene riscaldata da due conduttori paralleli. È interessante notare che quando si installa un cavo di questo tipo, l'istruzione consente di tagliarlo per la connessione in qualsiasi posto senza temere che una zona fredda possa sorgere lì. Inoltre, un tale tipo di nastro è in grado di regolare la quantità di calore generato da ogni singola sezione, pertanto, un tale cavo non può bruciarsi in linea di principio.
  • Grazie al doppio isolamento con una poliolefina modificata, il dispositivo acquisisce protezione meccanica (abrasione, impatto), protezione da agenti chimici attivi, resistenza all'acqua e elevate proprietà dielettriche.. Va tenuto presente che il prezzo di un tale dispositivo resistivo è molto più alto di quello del PNSV, ma non vi è praticamente alcuna necessità di monitoraggio costante, poiché la regolazione avviene in modo indipendente.

Cosa considerare quando si calcola il potere

Montiamo il cavo scaldante nel tubo

Per scegliere il giusto dispositivo resistivo, è necessario considerare principalmente tre fattori principali: 1) la potenza dell'isolamento termico di terzi; 2) il materiale di cui è fatto il tubo; 3) diametro della tubazione.

Nota. Se è stato installato un cavo scaldante per l'alimentazione idrica all'interno del tubo, ciò non significa che non sia più necessario l'isolamento. Se si effettua un ulteriore isolamento di lana minerale, polistirolo espanso o schiuma di polietilene, si ridurrà significativamente la perdita di calore, quindi anche il costo dell'elettricità sarà inferiore.

Diametro della condotta
Indicatori in mm 15 20 25 32 40 50 65
Cifre in pollici 1/2 3/4 1.0 1 1/4 1 1/2 2.0 2 1/2
Spessore minimo dell'isolamento superficiale
Indicatori in mm 20 20 30 30 40 50 65

montaggio

Nota. Se si tratta di un cavo di riscaldamento per i liquami all'interno del tubo, quindi può essere acquistato con qualsiasi giacca, ma per il sistema di approvvigionamento idrico, l'isolamento in fluoropolimero dovrebbe avere l'approvazione per l'idoneità alimentare.

Installazione esterna

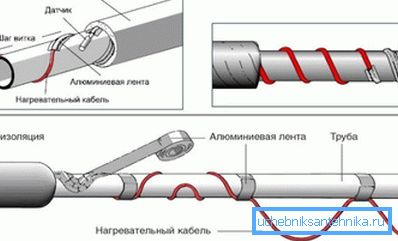

Ci sono due modi principali con cui viene posato il cavo scaldante autoregolante per i tubi - installazione interna ed esterna. Ma per quest'ultimo metodo ci sono alcune opzioni, una delle quali è indicata nella figura in alto, quindi può essere legata lungo il tubo al singolare in una linea retta, può anche essere posata su entrambi i lati e inoltre è montata con una linea ondulata o a spirale.

Ma tali opzioni vengono principalmente utilizzate solo quando sono già presenti scarichi idrici o fognari e vi sono problemi con il congelamento e inoltre tale nastro riscaldante viene utilizzato per il riscaldamento invernale dei tetti (protezione contro la formazione di ghiaccio).

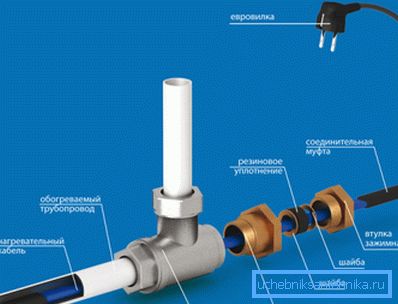

Schema di montaggio

Prima di acquistare un dispositivo del genere, è necessario assicurarsi che sia venduto insieme al kit destinato al suo taglio, che include un giunto e la ghiandola che protegge il cavo dall'ingresso di acqua all'interno, sotto l'isolamento. Inoltre, l'installazione del cavo scaldante all'interno del tubo inizia con la prima installazione del giunto su di esso, e quindi il premistoppa si adatta perfettamente al guscio.

È preferibile eseguire questa operazione prima di tagliare le estremità, in questo modo faciliterete il processo: è molto più comodo e più veloce.

Dopo aver inserito la frizione e la ghiandola con le tue mani, puoi iniziare a tagliare e per questo dovremo ritirarci dal bordo di 100-120 mm. Per prima cosa tagliamo l'isolamento lungo il perimetro, ma lo tagliamo solo per non danneggiare lo schermo: dopo il taglio, piegare il cavo in questo punto più volte e il taglio sarà completo.

Quindi tagliare l'isolamento e rimuoverlo (con il bordo è possibile separarlo con un coltello - è più comodo).

Lo schermo piega il flagello

Dopo aver rimosso l'isolamento, avrai davanti a te una treccia di schermatura, che dovrai tessere e torcere su un flagello, come nella foto sopra - in seguito la collegherai alla messa a terra. Ora è necessario rilasciare la matrice di riscaldamento e per fare ciò, ritirarsi dal bordo del taglio superiore di 15-20 mm e con molta attenzione, in modo da non danneggiare la matrice stessa, incidere il guscio attorno al perimetro, tuttavia, il processo è esattamente lo stesso di quello superiore.

Guaina metallica

Ora hai raggiunto la matrice stessa e hai bisogno di pulire i fili per la connessione rimuovendo il guscio da essi con un coltello, ma questo è un po 'più difficile rispetto ai due strati superiori isolanti di cui ti sei sbarazzato. Per la realizzazione del concepito, espandi il bordo del nastro e rimuovi con molta attenzione la plastica, proprio come si raffina una matita: si vede un frammento del processo nella foto in alto.

Fai una tale spazzata da due lati e tira delicatamente i fili, allargandoli, in modo da poter tagliare il guscio già inutile - puoi, ovviamente, tagliare la matrice lungo il centro, ma tenendo conto della sua rigidità, sarà piuttosto difficile per te.

Il filo è completato

Ora, inseriamo uno speciale ugello a due canali dal kit sui fili scoperti, ma prima riempiamo il sigillante nei fori per garantire la tenuta all'acqua (dopo l'installazione, aggiungi nuovamente il sigillante ai fori). Su ogni nucleo (schermo incluso) si mettono tubi di plastica dello stesso kit e sulle estremità dei nuclei ci sono dei tubi metallici che si bloccano con una pinza o una morsettiera.

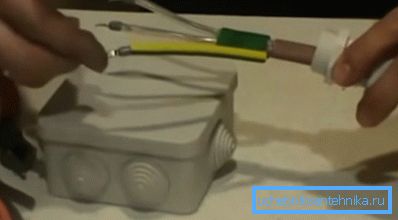

Ora il cavo è pronto per il collegamento a uno scudo o una scatola speciale, come nella foto in alto.

Nota. L'estremità posteriore del cavo deve essere sigillata. Per fare questo, rimuovere 20-25 mm dell'isolamento superiore, lasciare 5-7 mm dello schermo lì e accorciare uno dei fili della matrice di 5 mm - nessun cortocircuito si verificherà.

Dall'alto si mette il ritiro del calore dal kit e lo si scalda con un fiammifero.

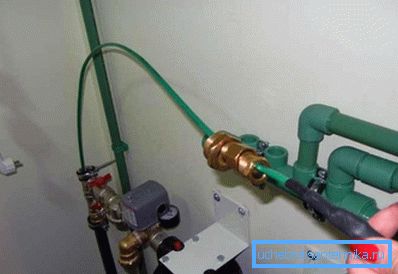

Ora è necessario spingere il cavo scaldante autoregolante all'interno del tubo attraverso il raccordo a T, collegare i terminali e massa alla fonte di alimentazione e il processo di riscaldamento inizierà.

conclusione

L'intera installazione del cavo scaldante all'interno del tubo non richiede molto tempo: il suo taglio richiede molta più attenzione e costi di manodopera. Esattamente la stessa procedura per il collegamento del riscaldatore a nastro e per l'installazione sul tetto (scopri qui come viene posato il cavo in tubi di vario tipo).
